XLPE brandsikkert kobber kontrolkabel

Produktmodeller: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 osv.

I brandsikrings- og nødkontrolsystemer skal styrekablet fortsætte med at transmittere elektriske signaler, når det udsættes for unormal varme eller brand. XLPE brandsikkert kobberkontrolkabel er beregnet til disse lavspændingskredsløb, der dækker konfigurationer til indendørs routing, skærmede signalledninger og mekanisk beskyttede installationer. Dens produktsortiment omfatter ikke-pansrede, afskærmede og pansrede konstruktioner, der matcher forskellige lægningsforhold.

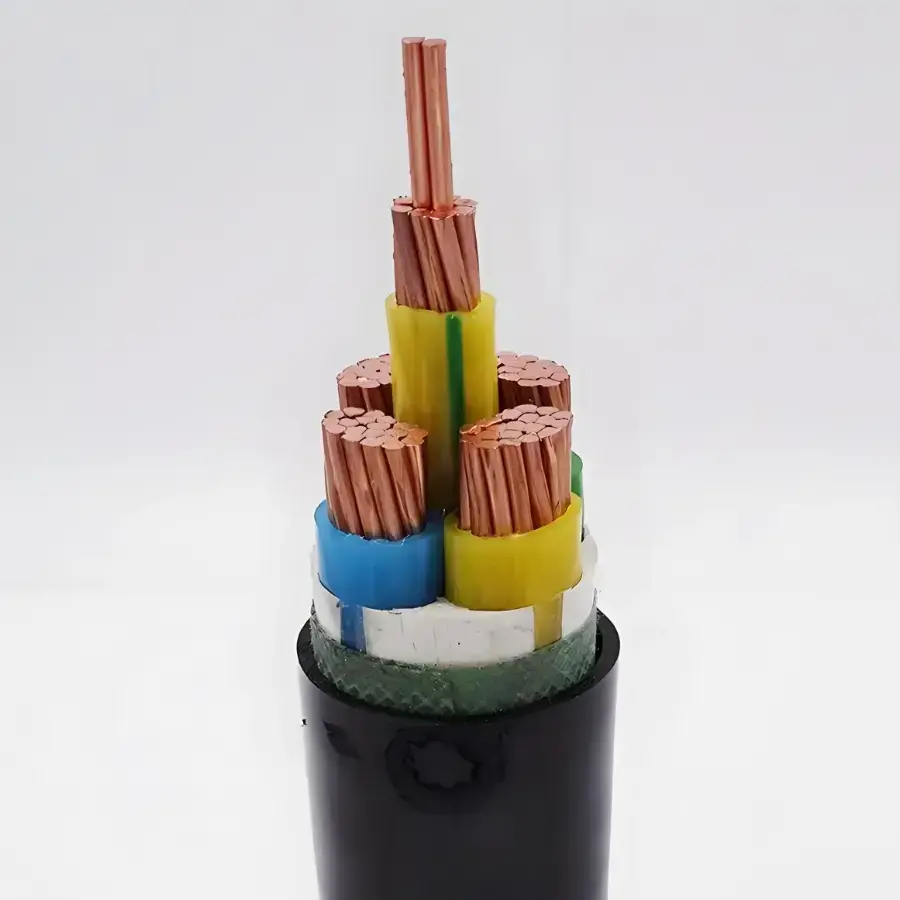

Kablet indeholder en kobberleder, XLPE-isolering og en dobbeltlags syntetisk glimmertape brandsikker struktur. De medfølgende tekniske data angiver en maksimal langtidsdriftstemperatur på 90 ℃ for XLPE-isoleringen. Kerneantal, ledertværsnit, afskærmning og armering kan vælges i henhold til styrekredsløbet, udstyrstilslutning og installationsmetode.

Produktspecifikation, dimensioner og tekniske parametertabel

Konstruktion og brandsikker ydeevne

Højrenhedskobberleder

Den medfølgende specifikation identificerer 99,99 % højrent oxygenfrit kobber som ledermaterialet. Klasse 1 solide ledere er angivet for N-KYJV, mens fleksible lederkonfigurationer er tilgængelige for de tilsvarende fleksible modeller. Tværsnit fra 0,75 til 6 mm² og kernemængder fra 2 til 61 er angivet, hvilket gør det muligt at matche kabelkonfigurationen med forskellige styrekredsløbslayouts.

XLPE isolering

XLPE tværbundet polyethylen danner det primære isoleringslag. De tekniske data specificerer en maksimal langtidsdriftstemperatur på 90 ℃ og en kortvarig overbelastningstolerance på 130 ℃. Dette temperaturområde bør tages i betragtning sammen med lederbelastning, omgivende forhold og det faktiske installationsmiljø, når kablet vælges.

Dobbeltlags glimmer brandsikker struktur

Det brandsikre lag består af dobbeltlags syntetisk glimmertape indpakning. I henhold til den medfølgende specifikation kan kablet forblive strømførende i 90 minutter under en åben ildtemperatur på ikke lavere end 830 ℃. Det brandsikre lag er derfor en central del af kabelkonstruktionen til nødstyrings- og signalkredsløb, hvor fortsat kredsløbsdrift er specificeret.

Flammehæmmende ydre kappe

Yderkappen er specificeret som flammehæmmende polyolefin. Ud over at beskytte den interne kabelstruktur under installation og service er kappen beregnet til at begrænse flammeudbredelsen under de angivne brandydelsesforhold.

Modeller til forskellige installationsforhold

Den ikke-pansrede NH-KYJY/NH-KYJYR konstruktion har en minimum bøjningsradius på 6 gange kablets ydre diameter og kan bruges til kabelbakker, indendørs ledninger og kabelgrave. Hvor elektromagnetisk interferens er et problem, giver den afskærmede NH-KYJYP-konfiguration kobberflettet afskærmning med den specificerede dækning på mindst 80 %.

For ruter udsat for mekanisk tryk eller underjordisk installation er N-KYJV22 og N-KYJY23 opført med dobbeltlags stålbåndsarmering og en minimumsbøjningsradius på 12 gange kablets ydre diameter. Installationsmetoden, mekanisk eksponering, nedgravningsforhold og påkrævet beskyttelsesniveau bør bekræftes, før den pansrede konstruktion vælges.

Hvor kablet bruges

Brandsikringssystemer

Styre- og signalkredsløb til brandalarmer, sprinklerpumper, røgudsugningsventilatorer, brandskodder og nødbelysning kan bruge kablet, hvor de nødvendige brandmodstandsdygtige og elektriske parametre matcher projektspecifikationen.

Underjordiske og lukkede faciliteter

Tunneler, omfattende forsyningskorridorer, underjordiske parkeringsområder og andre lukkede rum kan kræve brandsikre kontrolledninger til nødudstyr og brandsikringsforbindelsessystemer.

Ny-energi faciliteter

Fotovoltaiske kraftværker, rum til energilagringsudstyr og opladningsinfrastruktur kan involvere nødkontrolkredsløb, hvor temperatur, brandydeevne og installationsforhold skal overvejes sammen.

Offentlige bygninger og bygninger med høj bebyggelse

Hospitaler, skoler, indkøbscentre, lufthavne og kontorbygninger kan kræve brandsikre kontrolkredsløb til nødsystemer og bygningsserviceudstyr.

Industrianlæg

Metallurgiske, kemiske og andre industrielle anlæg kan bruge brandsikre kontrolledninger til nedlukning af udstyr, alarm, nødventilation og relaterede kontrolfunktioner, underlagt de gældende projektkrav.

Eksporteret elektrisk udstyr

Kablet kan specificeres som en del af elektromekanisk udstyr eller brandsikringssystemer beregnet til oversøiske projekter, med de påkrævede standarder, testdokumentation og emballage bekræftet i henhold til destinationsmarkedet.

Teknisk verifikation og indkøbsovervejelser

For et brandsikkert styrekabel bør verifikationen dække mere end ledermaterialet. Ledertværsnittet, kernemængden, isolationsmodstanden, spændingsmodstandsresultatet, brandbestandigt lag, kappemateriale og gældende installationsbetingelser skal alle svare til projektspecifikationen.

De leverede data specificerer 3000V/5min for det færdige produkt modstå-spændingstest og en isolationsmodstand på mindst 1000 MΩ·km ved 20℃. For projektindkøb skal de påkrævede testrapporter, certificeringsdokumenter og gældende destinationsmarkedsstandarder bekræftes mod den nøjagtige kabelmodel snarere end produktkategorien som helhed.

Ved eksportordrer kan emballagen arrangeres med plastfolieindpakning og plast- eller desinficerede træruller i henhold til den medfølgende specifikation. Kerneidentifikation, leveringslængde og eventuelle krav til afskærmning, armering eller røgfattig halogenfri konstruktion bør indgå i ordrespecifikationen.

Sådan specificeres kablet til et projekt

Bekræft først styrekredsløbets spænding og påkrævet brandydelsesniveau. Bestem derefter ledertværsnittet og antallet af kerner i henhold til det tilsluttede udstyr og kredsløbsdesign. Hvis kabelføringen går gennem et område med elektromagnetisk interferens, kan en afskærmet konstruktion overvejes. Til direkte nedgravning eller mekanisk udsatte ruter kan en pansret model være påkrævet.

Installationsvejen bestemmer også den mindste bøjningsradius. Upansrede versioner kræver mindst 6 gange kablets ydre diameter, skærmede versioner mindst 8 gange, og de angivne pansrede versioner mindst 12 gange. For projekter, der involverer tunneler, hospitaler, indkøbscentre eller andre steder med høj belægning, skal den påkrævede røgfattig halogenfri eller anden speciel kabelkonstruktion bekræftes i projektspecifikationen før bestilling.

FAQ

1. Hvilken standard er specificeret for dette kabel?

Den medfølgende tekniske tabel identificerer GB/T 9330 som den gældende standard for produktet. For oversøiske projekter bør den påkrævede internationale standard, certificeringsdokumenter og testkrav bekræftes i henhold til destinationsmarkedet og den nøjagtige kabelkonstruktion.

2. Hvad er den brandsikre konstruktion, og hvor længe kan kredsløbet forblive strømførende?

Kablet bruger dobbeltlags syntetisk glimmertape som det brandsikre lag. De leverede tekniske data specificerer kontinuerlig energitilførsel i 90 minutter under en åben ildtemperatur på ikke lavere end 830 ℃. Den faktiske brandmodstandsklassificering og testdokumentation skal verificeres i forhold til den bestilte model og gældende projektstandard.

3. Hvilke lederstørrelser og kernemængder er tilgængelige?

De angivne standardledertværsnit er 0,75, 1,0, 1,5, 2,5, 4 og 6 mm². Standardkerneserier omfatter 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 og 61 kerner. Særlige kernetællinger kan diskuteres i henhold til projektkravet.

4. Findes skærmede og pansrede versioner?

Ja. Afskærmet NH-KYJYP er opført med kobberflettet afskærmning og en dækningsgrad på mindst 80 %. N-KYJV22 og N-KYJY23 er opført med dobbelt-lags stål-tape panser. Modellen skal vælges i henhold til elektromagnetisk interferens, mekanisk eksponering og installationsmetode.

5. Hvilken bøjningsradius skal opretholdes under installationen?

I henhold til den medfølgende specifikation kræver ikke-pansret NH-KYJY/NH-KYJYR en minimum bøjningsradius på 6 gange kablets ydre diameter, skærmet NH-KYJYP kræver mindst 8 gange, og pansret N-KYJV22 eller N-KYJY23 kræver mindst 12 gange.

6. Hvilke oplysninger er nødvendige for et tilbud?

Angiv venligst den påkrævede model, ledertværsnit, kernemængde, kabellængde, nominel spænding, lægningsmetode og installationsmiljø. Hvis afskærmning, armering med stålbånd, halogenfri konstruktion med lav røg, speciel leveringslængde eller eksportemballage er påkrævet, skal disse detaljer også inkluderes, så specifikationen og dokumentationen kan matches nøjagtigt.
