Qiancheng, en kinesisk kabelproducent, levererAluminium PVC-isoleret rundtrådtil fast lavspændingsstrømdistribution og konstruktionsledningsapplikationer. Med en aluminiumsleder, PVC-isolering og en beskyttende ydre kappe kombinerer dette kabel letvægtskonstruktion med praktisk elektrisk isolering. At forstå dets specifikationer, installationskrav og ydeevnekarakteristika hjælper ingeniører, entreprenører og indkøbsteams med at vælge det rigtige kabel til pålidelige elektriske systemer.
Aluminium PVC-isoleret rund ledning er designet til faste elektriske installationer, hvor ledervægt, isoleringsbeskyttelse og projektomkostninger er vigtige overvejelser. Qianchengs BLVV-model har en enkeltleder aluminiumsleder med PVC-isolering og en ydre PVC-kappe, vurderet til 300/500V. Tilgængelige ledertværsnit varierer fra 2,5 mm² til 70 mm² i de angivne specifikationer. Denne vejledning forklarer kablets konstruktion, tekniske parametre, nøglefordele, anvendelsesscenarier, udvælgelseskriterier og installationsforholdsregler for at hjælpe købere med at træffe informerede beslutninger.

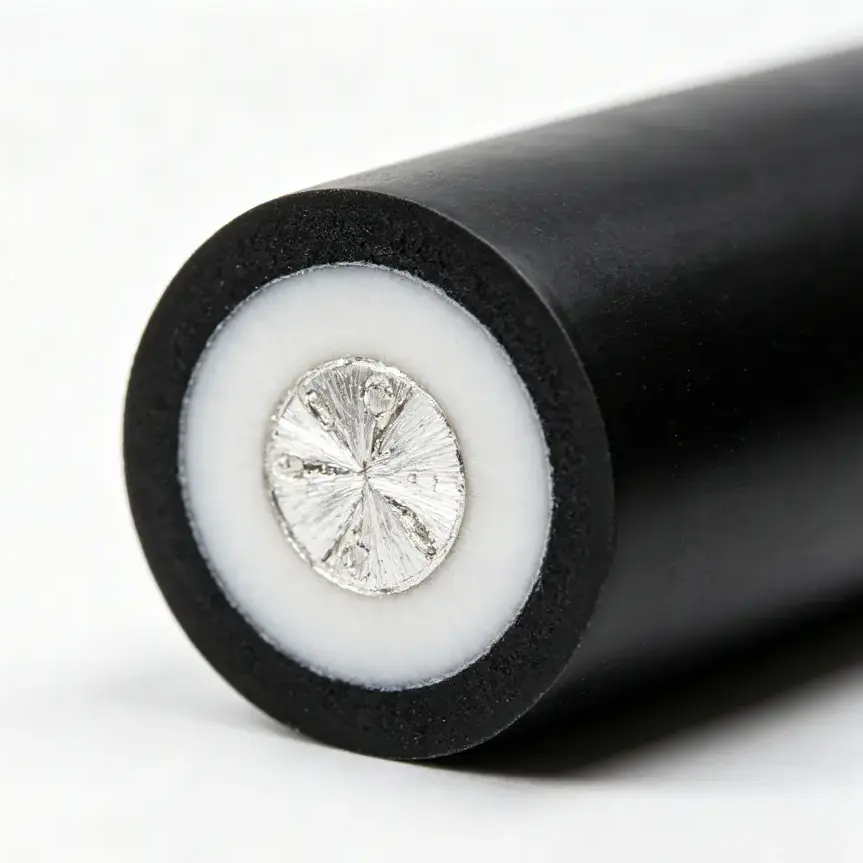

Aluminium PVC-isoleret rund ledning er et elektrisk kabel, der bruger aluminium som ledende materiale og polyvinylchlorid (PVC) som isolering. I BLVV-konstruktionen, der tilbydes af Qiancheng, giver en PVC-ydre kappe et ekstra beskyttende lag omkring den isolerede leder.
Kablet er designet til faste el-lavspændingsinstallationer. Dens nominelle spænding er 300/500V, hvilket gør korrekt anvendelse og overholdelse af lokale elektriske regler afgørende, når den specificeres til et projekt.
Kombinationen af aluminium og PVC imødekommer flere praktiske krav:
Det er vigtigt at skelne dette produkt fra aluminiumskabler med XLPE-isolering, pansrede strømkabler og fleksible ledninger. Deres elektriske værdier, temperaturgrænser, mekaniske egenskaber og installationsmetoder kan variere betydeligt.
For produktspecifik information, besøg Qianchengs produktside med aluminium PVC-isoleret rundtråd.
Kablets ydeevne afhænger af samspillet mellem dets leder, isolering og ydre kappe. Hver komponent tjener sin egen funktion, og hele strukturen skal opfylde kravene til den påtænkte installation.
Aluminiumslederen fører elektrisk strøm gennem kredsløbet. Sammenlignet med kobber er aluminium lettere i volumen, hvilket kan være en fordel ved håndtering af lange kabeltræk eller transport af betydelige mængder kabel. Aluminium har dog højere elektrisk resistivitet end kobber, så lederstørrelsen skal tage højde for strøm, spændingsfald og installationsforhold.
Den primære PVC-isolering omgiver lederen og giver elektrisk adskillelse. Dens tykkelse skal svare til det specificerede kabeldesign og gældende produktstandard. Beskadiget isolering, uegnede driftstemperaturer eller forkert installation kan kompromittere den elektriske sikkerhed.
Den udvendige PVC-kappe tilføjer et lag af beskyttelse mod almindelig mekanisk kontakt og miljøpåvirkning. Selvom PVC kan tilbyde nyttig modstandsdygtighed over for fugt og slid, afhænger det faktiske beskyttelsesniveau af materialeformuleringen, kabeldesignet og driftsmiljøet. En almindelig PVC-kappe bør ikke automatisk antages at give UV-bestandighed, flammehæmmende ydeevne eller egnethed til direkte nedgravning.
Den resulterende enkeltkernede, runde konstruktion er beregnet til egnede faste ledningsapplikationer i stedet for ubegrænset brug i ethvert indendørs eller udendørs miljø.
Tekniske data bør gennemgås, før du bestiller et elektrisk kabel. Følgende tabel opsummerer BLVV-specifikationerne udgivet af Qiancheng. Værdierne er produktreferencemål, ikke universelle klassificeringer for hvert PVC-aluminiumskabel.
| Nominelt tværsnit | Minimum antal ledertråde | Isoleringstykkelse (mm) | Skedetykkelse (mm) | Maksimal ydre diameter (mm) | Referencevægt (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Vigtig bemærkning til specifikationen:Den offentliggjorte tabel identificerer minimumsantallet af ledertråde for hver størrelse. Købere bør bekræfte den nøjagtige lederkonstruktion, gældende standarder, nominel driftstemperatur, strømbærende kapacitet og eventuelle påkrævede testrapporter med leverandøren, før de afgiver en ordre.
For eksempel er den ydre diameter og referencevægten nyttige til at estimere kabelføringsplads, transportbelastninger og materialemængder. De fastslår ikke uafhængigt, om et kabel sikkert kan bære en bestemt elektrisk belastning.
Aluminiums lave densitet er en praktisk fordel i projekter, der involverer store kabelmængder. Sammenlignet med en kobberleder med en tilsvarende elektrisk funktion kan en passende størrelse aluminiumsleder reducere lederens vægt. Den endelige kabel-vægt-sammenligning skal bruge elektrisk egnede lederstørrelser i stedet for blot at sammenligne lige tværsnitsarealer.
Isoleringen og den ydre kappe udfører komplementære funktioner. Primær isolering giver elektrisk adskillelse, mens kappen tilføjer ekstern beskyttelse. Dette arrangement kan være nyttigt i faste installationer, hvor kablet er installeret i henhold til dets nominelle forhold og beskyttet mod overdreven mekanisk belastning.
Det anførte område fra 2,5 mm² til 70 mm² giver købere flere muligheder for forskellige kredsløbskrav. En mindre leder kan passe til et kredsløb med relativt lav belastning, mens en større leder kan overvejes til højere belastninger eller længere kabelruter. Endelig udvælgelse skal baseres på tekniske beregninger og gældende regler.
Valgmuligheder for almindelige størrelser kan forenkle specifikationssammenligninger og materialeplanlægning. For projekter, der kræver særlige længder, mængder, emballage eller flammehæmmende materialer, skal købere bekræfte tilgængelighed og tekniske krav med Qiancheng før produktion eller forsendelse.
Disse fordele er mest betydningsfulde, når kablet er tilpasset den tilsigtede anvendelse. Intet ledermateriale eller isoleringsstruktur kan kompensere for forkert dimensionering, dårlige forbindelser eller uegnede installationsforhold.
Qianchengs BLVV-kabel er beregnet til egnede faste lavspændingsledninger. Afhængigt af de gældende regler og bekræftede produktspecifikationer omfatter potentielle anvendelser:
Før du specificerer kablet til udendørs installationer, skal du kontrollere, om den særlige PVC-formulering og kabeldesign er godkendt til den forventede eksponering. Til direkte nedgravning, miljøer med stor påvirkning, farlige steder eller applikationer, der kræver en særlig brandydelsesklassificering, kan et specialdesignet og passende certificeret kabel være nødvendigt.
At vælge et passende kabel kræver mere end at matche et nominelt tværsnitsareal til en forventet strøm. En pålidelig udvælgelsesproces tager hensyn til det komplette elektriske kredsløb og dets installationsmiljø.
Bekræft, at 300/500V-klassificeringen er egnet til kredsløbet og den gældende elektriske kode. Antag ikke, at et kabel er egnet til en anden spændingsklasse, blot fordi dets fysiske konstruktion ligner.
Bestem den forventede belastningsstrøm, kredsløbslængde, omgivende temperatur, installationsmetode, gruppering med andre kabler og tilladt spændingsfald. Aluminiums elektriske modstand er højere end kobbers, så en direkte størrelse-for-størrelse substitution er muligvis ikke passende.
Identificer potentiel eksponering for fugt, sollys, kemikalier, slid, stød og varme. Bekræft, om der kræves yderligere ledning, kanal, støtte eller mekanisk beskyttelse.
Aluminiumsledere kræver terminaler og stik, der er specielt egnet til aluminium. Bekræft den tilladte lederstørrelse, terminalmateriale, forberedelsesmetode og tilspændingsmoment. Forkerte tilslutninger kan forårsage for stor modstand og overophedning.
Inden du bekræfter en ordre, skal du anmode om det tekniske datablad, gældende produktstandarder, testdokumentation, emballagedetaljer og leveringsplan. Ved større projekter skal du bekræfte, at den medfølgende kabelmærkning og batchdokumentation stemmer overens med den godkendte specifikation.
Korrekt installation er afgørende for at opnå pålidelig elektrisk ydeevne. Selv et kabel, der er fremstillet efter den korrekte specifikation, kan blive usikkert, hvis det installeres eller afsluttes forkert.
Hvor aluminiumsledere forbindes til kobberledere, skal du bruge godkendte stik designet til den specifikke kombination af materialer. Tilslutningsmetoden skal omhandle kompatibilitet, kontaktmodstand og eventuelle forberedelseskrav specificeret af konnektorproducenten.
For projekter med krævende brandsikkerhedskrav, bekræft den præcise flammehæmmende klassificering og understøttende testbevis. En PVC-kappe alene fastslår ikke, at kablet opfylder en bestemt brandsikkerhedsstandard.
Den offentliggjorte produktbeskrivelse specificerer en nominel spænding på 300/500V. Kontroller altid produktmærkningen og dokumentationen i forhold til kravene i det tilsigtede kredsløb før installation.
Aluminium giver lavere densitet og kan reducere ledervægten, hvilket er nyttigt til håndtering og transport. Aluminium har dog højere elektrisk resistivitet end kobber. Lederens størrelse, terminalkompatibilitet og installationskrav skal derfor vurderes omhyggeligt.
Qianchengs offentliggjorte BLVV-specifikationstabel viser nominelle tværsnit på 2,5, 4, 6, 10, 16, 25, 35, 50 og 70 mm². Bekræft den aktuelle tilgængelighed og eventuelle specielle krav til størrelse eller længde direkte med leverandøren.
Det kan være egnet til visse udendørs applikationer med faste ledninger, når produktspecifikationen og installationsbetingelserne tillader det. Direkte sollys, vandpåvirkning, temperatur og mekaniske skader skal vurderes. Antag ikke, at alle PVC-kappede kabler er egnede til langvarig UV-eksponering eller direkte nedgravning.
Nej. Flammehæmmende ydeevne afhænger af den specifikke materialeformulering, kabeldesign og gældende teststandard. Hvis der kræves flammehæmmende ydeevne, anmod om bekræftelse af den leverede version og dens understøttende testdokumentation.
Valget skal tage højde for belastningsstrøm, kabellængde, spændingsfald, omgivende temperatur, installationsmetode, kabelgruppering og lokale elektriske krav. En kvalificeret elektrisk designer bør verificere den endelige lederstørrelse i stedet for at stole på det nominelle tværsnit alene.
Angiv kabelmodel, nominel spænding, ledertværsnit, påkrævet længde, samlet mængde, installationsmiljø, gældende standard, destinationsmarked, emballeringskrav og eventuelle særlige ydeevnekrav. Disse oplysninger hjælper leverandøren med at vurdere specifikationskompatibilitet og udarbejde et mere præcist tilbud.
Aluminium PVC-isoleret rundtråd er en praktisk mulighed for egnede faste lavspændingsinstallationer, der kræver en letvægtsleder og en beskyttende PVC-isolerings- og kappestruktur. Vellykkede specifikationer afhænger af mere end prisen: spændingsklassificering, lederstørrelse, tilslutningskompatibilitet, miljøeksponering og overholdelsesdokumentation har alle indflydelse på langsigtet ydeevne.
Qiancheng leverer BLVV-kabelspecifikationer til projektevaluering med angivne lederstørrelser fra 2,5 mm² til 70 mm². Hvis du køber kabel til et bygnings-, fabriks- eller eldistributionsprojekt, skal du gennemgå dine tekniske krav, før du vælger den endelige model. Besøg produktsiden med aluminium PVC-isoleret rundtråd for at gennemgå de tilgængelige oplysningerkontakt osmed din nødvendige størrelse, spænding, mængde, installationsbetingelser og leveringsdestination. Qianchengs team kan hjælpe dig med at diskutere passende specifikationer og tilbudsdetaljer for dit projekt.
