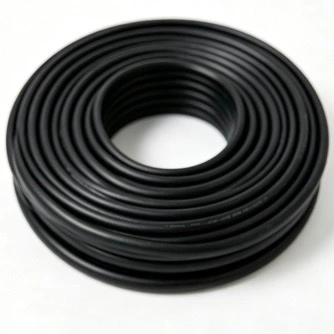

Kobber PVC brandsikkert lavspændingsstrømkabel er en lavspændingskabelkonstruktion med kobberledere, PVC-isolering og kappe og et brandsikkert glimmerlag. Den er beregnet til kredsløb, hvor strømkontinuitet under en specificeret brandtilstand er påkrævet, herunder nødstrøm, brandsikring og andre sikkerhedsrelaterede elektriske systemer. Qiancheng fremstiller kablet med kontrollerede leder-, isolerings-, brandbestandige og færdige produkttestprocesser.
|
Nominel sektion (mm²) |
Minimum antal ledertråde |
Lederens ydre diameter （mm） |
Nominel tykkelse af PVC-isolering/mm |
Omtrentlig udvendig diameter af isolering/mm |
Maksimal ledermodstand ved 20 ℃ (Ω/km) kobber |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Elektrolytiske kobberstænger med høj renhed trækkes ind i den krævede lederdiameter gennem multi-die-tegneudstyr. Kontinuerlig udglødning bruges til at lindre indre spændinger og opretholde de nødvendige mekaniske egenskaber. Ledermodstand kontrolleres under produktionen i forhold til de specificerede elektriske krav.
Til flertrådede konstruktioner arrangeres og snores individuelle kobbertråde i henhold til den specificerede lederstruktur. Processen kontrollerer lægningslængden og ledergeometrien, mens den bibeholder den nødvendige fleksibilitet til kabelinstallation.
Det brandsikre lag dannes ved at vikle glimmertape rundt om lederen eller kabelkernen i henhold til den specificerede konstruktion. Overlapning og dækning styres under produktionen, så det brandsikre lag forbliver kontinuerligt omkring den beskyttede sektion.
Brandhæmmende PVC-isolering er ekstruderet rundt om lederen. Isoleringsdimensioner og koncentricitet overvåges under produktionen for at opretholde den specificerede tykkelse og reducere lokal elektrisk stress forårsaget af overdreven excentricitet.
En online gnisttester kontrollerer isoleringens integritet under ekstrudering. Når en isolationsfejl opdages, kan den berørte position identificeres med henblik på inspektion og korrigerende handling inden næste produktionstrin.
Ved flerlederkonstruktioner kabelføres de isolerede kerner med de angivne fyldmaterialer. Processen bibeholder den tilsigtede kabelgeometri og giver et ensartet fundament for den ydre kappe.
Flammehæmmende PVC ekstruderes som yderkappe i henhold til den valgte kabelkonstruktion. Produktidentifikation kan markeres på kappen, inklusive relevant model og specifikationsoplysninger, der kræves til installation og inspektion.
Færdige kabler kontrolleres i henhold til gældende tekniske specifikationer. Inspektion kan omfatte brandmodstandstest, effekt-frekvens modstå-spændingstest, isolationsmodstandsmåling, ledermodstand og lavtemperaturbøjningstest, hvor det er nødvendigt.

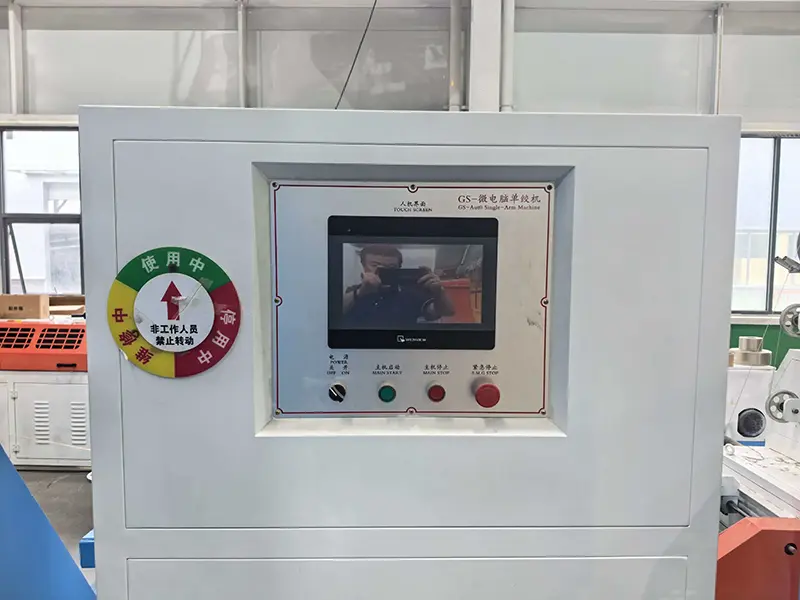

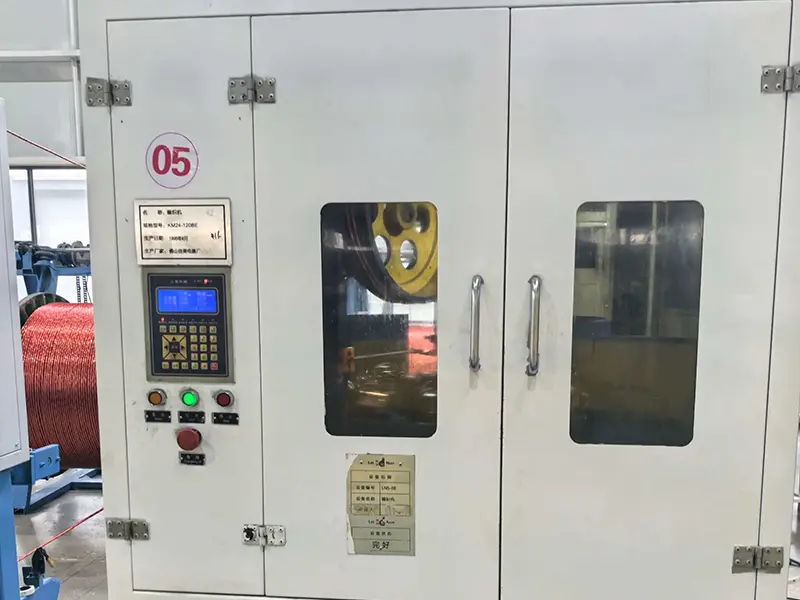

Qianchengs kabelproduktionsudstyr omfatter enkeltstrengede, seks-diske krydsstrengere, mikrocomputerstyrede strandere, højhastighedsindpakningsmaskiner, PVC-isolerings- og kappeekstruderingslinjer, kabeludstyr, integreret mærknings- og ekstruderingsudstyr og automatiske spole- og opsamlingssystemer.
Indgående materialer såsom iltfri kobberstænger, glimmer brandhæmmende tape og flammehæmmende PVC-forbindelser kan inspiceres før de går i produktion. Materialeinspektionsregistreringer giver en reference for efterfølgende batchsporbarhed og proceskontrol.
Nøgleprocesparametre omfatter glimmer-tape overlapning, isoleringstykkelse, lederdimensioner og ekstruderingsbetingelser. Patruljeinspektion udføres under produktionen for at identificere dimensions- eller procesafvigelser, før kablet når færdigproduktstadiet.

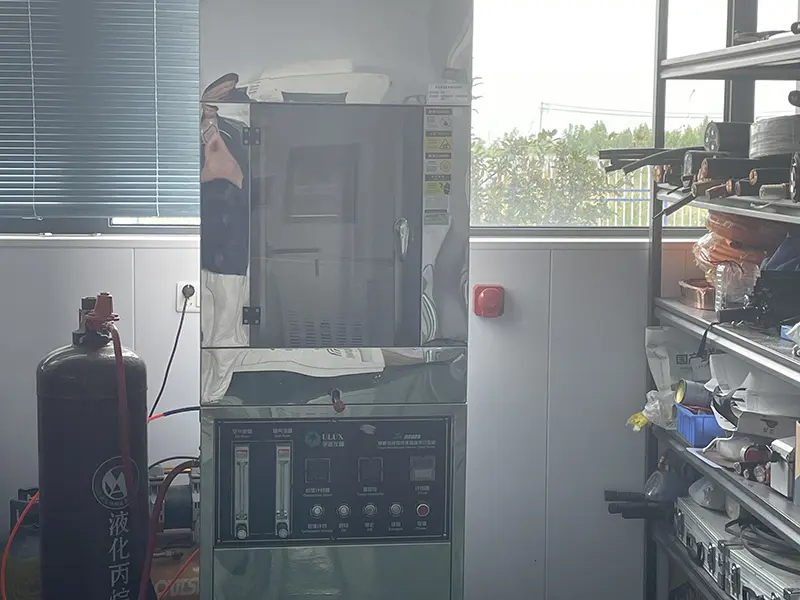

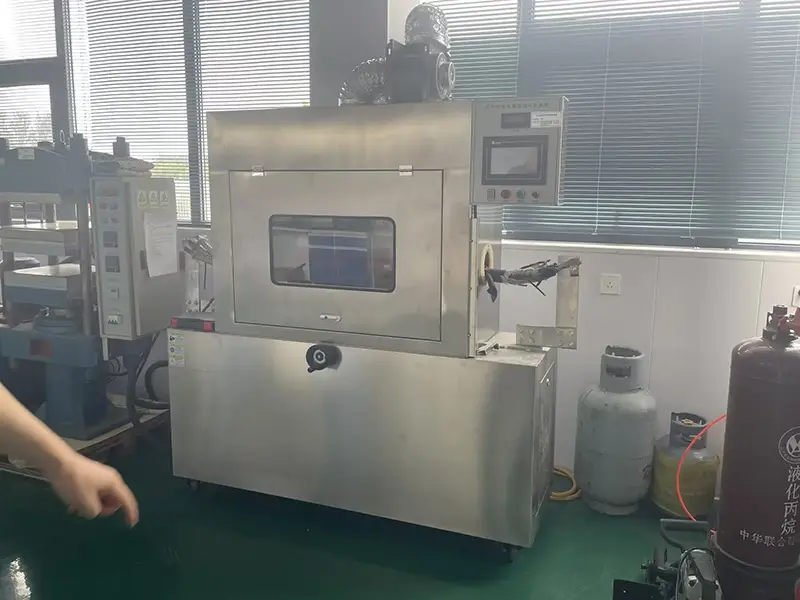

For den gældende brandbestandige konstruktion kan brandeksponeringsprøvning udføres under de specificerede testbetingelser. De leverede produktionsoplysninger refererer til en 750℃ brandtest med en varighed på 90 minutter i henhold til GB/T 19216. Den faktiske testmetode, prøvekonstruktion og acceptkriterier skal bekræftes i forhold til den gældende standard og produktspecifikation.
Elektrisk inspektion kan omfatte effekt-frekvens modstå spænding testning, isolation-modstand måling og leder DC modstand. De leverede data specificerer en 3,5 kV effekt-frekvens modstå spændingstest i 5 minutter og isolationsmodstand på ≥100 MΩ/km for den relevante produktspecifikation.
Afhængigt af produktspecifikationen kan miljøevaluering omfatte lavtemperaturbøjning, UV-forvitring og syre-alkali-korrosionstestning. Den gældende testtemperatur, varighed og acceptkriterier skal bekræftes i henhold til ordrekravene.
Før afsendelse kan færdige kabler kontrolleres for udseende, produktmærkning, kabelkonstruktion og oprulningsinformation. Fabriksinspektionsoptegnelser og andre nødvendige tekniske dokumenter kan leveres i henhold til ordre- og projektkrav.
Det brandsikre glimmerlag danner en isolerende barriere omkring lederen ved høj temperaturpåvirkning. Kombineret med den flammehæmmende PVC-isolering og kappe er konstruktionen beregnet til at opretholde kredsløbsintegritet i den specificerede testvarighed i stedet for blot at begrænse flammeudbredelsen.
Kobber PVC brandsikkert lavspændingsstrømkabel har ensartet, ikke-excentrisk isoleringslagtykkelse. Alle færdige kabler består vandnedsænkningsmodstandsspændingstest, hvilket eliminerer risikoen for elektrisk lækage og kortslutning i fugtige underjordiske miljøer. Sammenlignet med ikke-standard kabler fremstillet af genbrugsmaterialer er nedbrudsprocenten reduceret med 98 %.

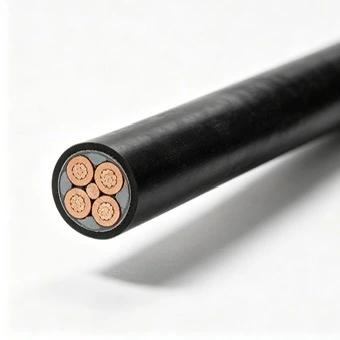

Kabelkonstruktionen kombinerer kobberledere, glimmer brandhæmmende materiale og flammehæmmende PVC isolering og kappe. Under installationen skal kablet beskyttes mod overdreven træk, skarpe kanter og beskadigelse af det brandsikre lag. Der bør vælges passende brandsikkert samlingstilbehør, hvor det kræves af installationsdesignet.
Qiancheng Cable fremstiller strøm- og styrekabelprodukter på sit produktionsanlæg i Hengshui, Hebei. Fabriksinspektion, teknisk dokumentation og projektspecifik produktinformation kan leveres i henhold til ordren. For oversøiske projekter skal de påkrævede certifikater, testrapporter og dokumentation bekræftes før produktion, således at de leverede dokumenter matcher destinations- og projektkravene.
Kablet kan overvejes til lavspændingskredsløb, hvor opretholdelse af elektrisk kontinuitet under en specificeret brandtilstand er en del af projektkravet, herunder nødbelysning, brandalarm og andre sikkerhedsrelaterede systemer.
Hospitaler, skoler, erhvervsbygninger og andre offentlige faciliteter kan specificere brandsikre kabelkonstruktioner til udvalgte nød- og brandsikringskredsløb. Den nødvendige brandvarighed og teststandard skal bekræftes fra projektspecifikationen.
Produktet kan bruges i kabelbakker, grøfter og andre beskyttede fremføringssystemer, hvor kabelkonstruktionen og installationsforholdene er kompatible. Kabelføring bør give passende beskyttelse mod mekanisk skade og overdreven bøjning.
Industrielle anlæg, infrastrukturfaciliteter og andre lavspændingsdistributionssystemer kan kræve brandsikre kredsløb til kritisk udstyr. Lederstørrelse, kernekonfiguration, installationsmetode og brandydelseskrav skal bekræftes før specifikation.
A: Et flammehæmmende kabel begrænser primært flammeudbredelsen, mens en brandsikker konstruktion inkorporerer et brandsikkert lag beregnet til at opretholde kredsløbets integritet i en specificeret periode under definerede brandtestbetingelser. Den gældende brandvarighed og testtemperatur afhænger af produktspecifikationen og standarden.
A: Lederen er lavet af kobber. De medfølgende produktionsoplysninger specificerer højrent elektrolytisk kobberstang som udgangsmateriale, efterfulgt af trækning og udglødning. Lederens jævnstrømsmodstand kontrolleres i forhold til de gældende tekniske krav.
A: Afhængigt af den specificerede konstruktion kan test omfatte brandmodstand, strømfrekvensmodstandsspænding, isolationsmodstand, ledermodstand og lavtemperaturbøjning. Den påkrævede testrapport og inspektionsdokumenter kan bekræftes ved afgivelse af ordren.
A: Engelsksprogede tekniske dokumenter kan udarbejdes i henhold til projektets og ordrekravene. Det påkrævede certifikat, testrapport og inspektionsdokumentliste bør bekræftes på forhånd, fordi dokumentationskravene varierer efter destination, projekt og gældende standard.
A: Kabellængde og specifikation kan diskuteres i henhold til ordren. Det påkrævede ledertværsnit, konstruktion, antal, rullelængde, mærkning og andre tekniske detaljer skal angives, når der anmodes om et tilbud.
A: Typiske installationsmiljøer omfatter kabelbakker, kabelgrave og andre beskyttede lavspændingsrutesystemer. Det kan overvejes til nødstrøm, brandsikring og kritiske lavspændingskredsløb i offentlige bygninger, infrastruktur og industrianlæg, underlagt projektets krav.
A: Fabriksbesøg og tredjepartsinspektion kan diskuteres i henhold til projektet og inspektionsarrangementet. Hvis uafhængig prøveudtagning eller test er påkrævet, bør prøveudtagningsmetoden, inspektionsomfanget og gældende teststandard aftales før forsendelse.
A: Angiv det påkrævede ledertværsnit, kernekonfiguration, kabellængde, nominel spænding, installationsmetode, brandmodstandskrav og destination. Hvis projektet kræver specifikke standarder, certifikater eller testrapporter, skal du inkludere disse krav sammen med forespørgslen, så produktet og dokumentationen kan kontrolleres sammen.
For et projekttilbud hjælper det Qiancheng med at bekræfte det passende konstruktions- og inspektionsomfang ved at levere kabelspecifikationen, påkrævet brandmodstandsvarighed, installationsmetode og dokumentationskrav på forespørgselsstadiet.
