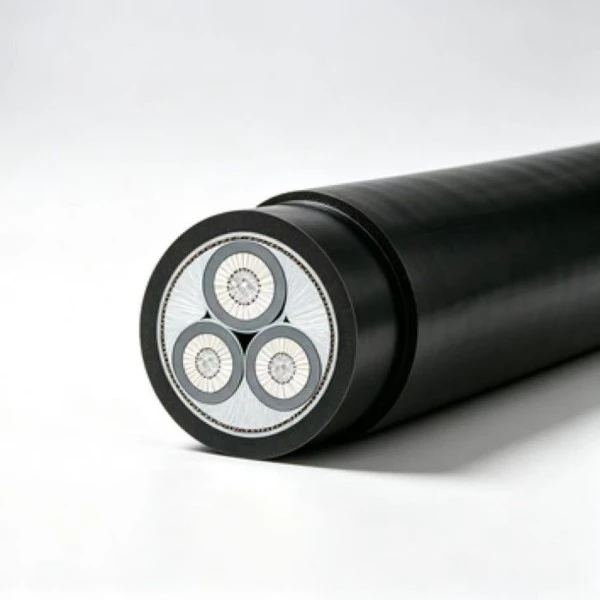

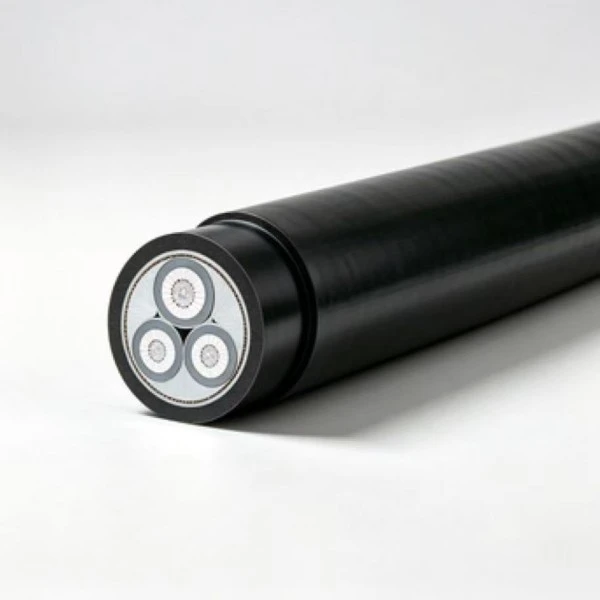

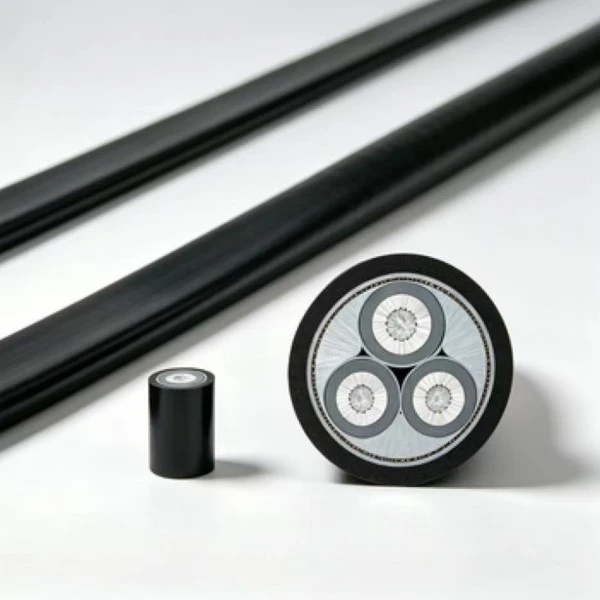

Aluminium XLPE lavspændingsstrømkabel

Aluminium XLPE lavspændingsstrømkabel bruger aluminiumsledere med XLPE-isolering til 0,6/1 kV lavspændingsstrømfordeling. Aluminiumslederen reducerer kabelvægten sammenlignet med kobberkonstruktionen, mens XLPE giver stabil elektrisk isolering ved den angivne driftstemperatur. Kablet kan konfigureres til faste installationer i fabrikker, udendørs distributionssystemer, kabelgrave og andre applikationer, hvor lægningsforholdene matcher produktspecifikationen.

Produktdimensioner og tekniske parametre

Delvis udledningstest

Teknisk ydeevne

Bøjningsradius

For enkeltlederkabler er den tilladte bøjningsradius \(20\gange(d+D)\pm5\%\).

For flerlederkabler er den tilladte bøjningsradius \(15\ gange(d+D)\pm5\%\).

D = Faktisk ydre diameter af kablet (mm)

d = Lederens faktiske diameter (mm)

Lægningstemperatur

Forvarmning er obligatorisk ved lægning under 0℃. Kablet skal håndteres og installeres i overensstemmelse med den gældende lavtemperaturudlægningsprocedure for at reducere risikoen for mekanisk beskadigelse af isoleringen eller kappen.

Læggehøjdeforskel

Der er ingen begrænsning på lodret lægningshøjdeforskel i henhold til den medfølgende tekniske information. Installationsmetoden, fastgørelsesarrangementet og kabelvægten skal stadig tages i betragtning ved planlægning af vertikale ruter.

Ampacity-korrektionskoefficienter under forskellige omgivende temperaturer

Udlægnings- og påføringsscenarier

Indendørs fast lægning i fabrikslokaler

Aluminium XLPE lavspændingsstrømkabel kan bruges til fast lavspændingsdistribution i fabriksværksteder, lagerbygninger og andre industrielle bygninger. Typisk føring omfatter kabelbakker og vægmonterede kabelsystemer. Ved valg af lederstørrelse skal den tilsluttede belastning, installationsarrangement, omgivelsestemperatur og påkrævet spændingsfald kontrolleres sammen.

Udendørs udsat lægning

Til udendørs faste installationer kan kablet føres langs egnede strukturer, forsyningspæle eller andre understøttende systemer, hvor det er tilladt i henhold til projektspecifikationen. Skeden giver beskyttelse til normal udendørs eksponering, mens langtids sollys, temperaturændringer, fugt og mekanisk belastning bør tages i betragtning under installationen.

Udlægning i kabelgrave og tunneler

Kabelgrave og forsyningstunneller giver fælles ruter for faste strømfordelingskredsløb. Installationen skal tillade tilstrækkelig varmeafledning og give passende støtte og beskyttelse. I lukkede eller grupperede installationer bør ampacitetskorrektionsfaktorerne og de faktiske omgivende forhold tages i betragtning i stedet for at anvende den nominelle luftstrøm direkte.

Direkte begravelse i jord

Direkte nedgravning kan overvejes, hvor kabelkonstruktion, jordbundsforhold og mekanisk beskyttelse opfylder projektets krav. Nedgravningsdybde, afvanding, udvendig belastning og mulighed for fremtidig gravning bør gennemgås inden montering. Beskyttelsesforanstaltninger kan være nødvendige i ætsende jord eller steder, der er udsat for betydelige mekaniske kræfter.

Nye projekter til renovering af elnet i landdistrikterne

Kablet kan overvejes til fast lavspændingsdistribution i landdistrikternes elnetrenovering og lignende infrastrukturarbejder. Aluminiumsledere reducerer kabelvægten, hvilket kan være nyttigt, hvor lange kabelruter kræver betydeligt transport- og installationsarbejde. Lederens dimensionering skal følge den forventede belastning, rutelængde, krav til spændingsfald og installationsforhold.

FAQ

Q1: Hvilken spændingsklasse gælder kablet for? Kan det bruges til udendørs projekter?

A: Den nominelle spænding er 0,6/1 kV for generel lavspændingsstrømfordeling. Afhængigt af konstruktions- og projektforhold kan installationsmetoder omfatte udendørs overliggende føring, kabelgrave og visse direkte nedgravede applikationer. Udendørs brug bør tage højde for sollys, regn, temperatur, mekanisk beskyttelse og de specificerede kappeegenskaber.

Q2: Hvad er den mindste bøjningsradius, og kan kablet installeres ved lave temperaturer?

A: For enkeltlederkabler er det specificerede bøjningskrav \(20\gange(d+D)\pm5\%\), mens kravet for flerlederkabler er \(15\gange(d+D)\pm5\%\). Forvarmning er påkrævet, når den læggende omgivende temperatur er under 0 ℃. Kablet bør ikke bøjes eller trækkes med magt ved lave temperaturer, fordi PVC eller andre polymere kappematerialer kan blive mindre fleksible.

Q3: Hvilke ledertværsnit er tilgængelige, og kan kablet leveres i speciallængder?

A: Den medfølgende tekniske tabel dækker nominelle tværsnit fra 1,5 mm² til 1000 mm². Tilgængeligheden afhænger af den nødvendige specifikation og produktionsplan. Klip-til-længde krav og kabelmærkning kan diskuteres for projektordrer, med mængde, lederstørrelse og påkrævet leveringsdato bekræftet før produktion.

Q4: Hvad er de vigtigste overvejelser, når du vælger aluminium i stedet for kobber?

A: Aluminium har en lavere densitet end kobber, hvilket reducerer kabelvægten og gør transport og håndtering lettere for mange installationer. Ledermaterialet har også lavere materialeomkostninger i mange applikationer. Ledervalg bør dog ikke være baseret på materialepris alene; strømbærende kapacitet, spændingsfald, rutelængde, tilslutningsmetode og installationsforhold bør alle kontrolleres.

Q5: Kan engelsksprogede testrapporter og tekniske dokumenter leveres til oversøiske projekter?

A: Relevante fabriksinspektionsjournaler og elektriske testdokumenter kan leveres i henhold til produktspecifikationen og ordrekravene. Engelsksproget dokumentation kan udarbejdes, når det kræves til oversøisk projektgennemgang eller tolddokumentation. De nøjagtige certifikater, testrapporter og dokumentformat bør bekræftes i henhold til destinationsmarkedet og kravene til projektaccept.

Q6: Er der behov for yderligere beskyttelse til direkte begravelse?

A: Direkte nedgravning bør kun udføres, hvor kabelkonstruktionen og forholdene på stedet opfylder de gældende krav. Beskyttelsesmanchetter eller -rør kan overvejes, hvor kablet er udsat for stærk jordkorrosion, høj fugt, køretøjsbelastning, graveaktivitet eller andre mekaniske risici. Korrekt nedgravningsdybde og dræning bør også indgå i installationsplanen.

Q7: Hvad bestemmer leveringstiden for standard- og brugerdefinerede ordrer?

A: Ledetid afhænger af ledertværsnit, kabelkonstruktion, ordremængde, produktionskapacitet, emballage og dokumentationskrav. Standardspecifikationer kan have kortere produktionsplaner, når materialer og kapacitet er tilgængelig. Kundetilpassede eller store ordrer skal bekræftes med fabrikken på forhånd, så produktion og forsendelse kan koordineres med projektets tidsplan.

Q8: Hvordan påvirker den omgivende temperatur kablets strømbærende kapacitet?

A: Tilladte strømændringer med omgivelsestemperaturen, fordi varmeafledningsforholdene ændres, når den omgivende temperatur stiger eller falder. Korrektionskoefficienterne i den tekniske tabel bør derfor tages i betragtning ved valg af lederstørrelse og installationsmetode. Kabelgruppering, ventilation, jordtemperatur og nedgravningsforhold kan også påvirke den faktisk tilladte strøm.

For projektforespørgsler skal den påkrævede spænding, ledertværsnit, kabellængde, installationsmetode, omgivende forhold og mængde angives, så de relevante specifikationer og tekniske dokumenter kan bekræftes.
