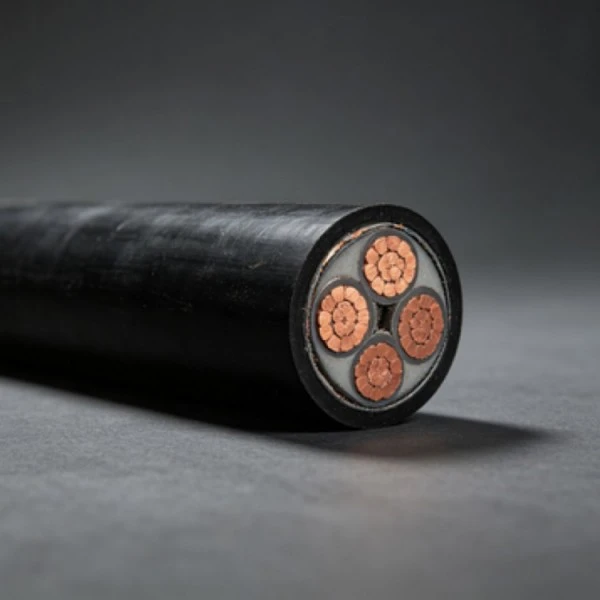

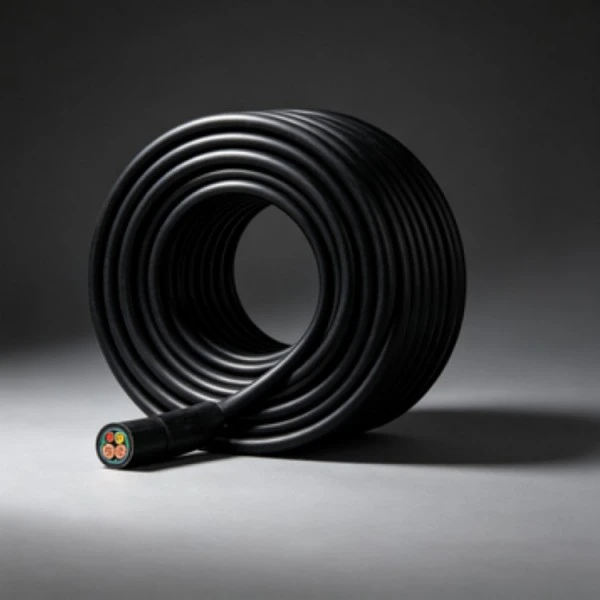

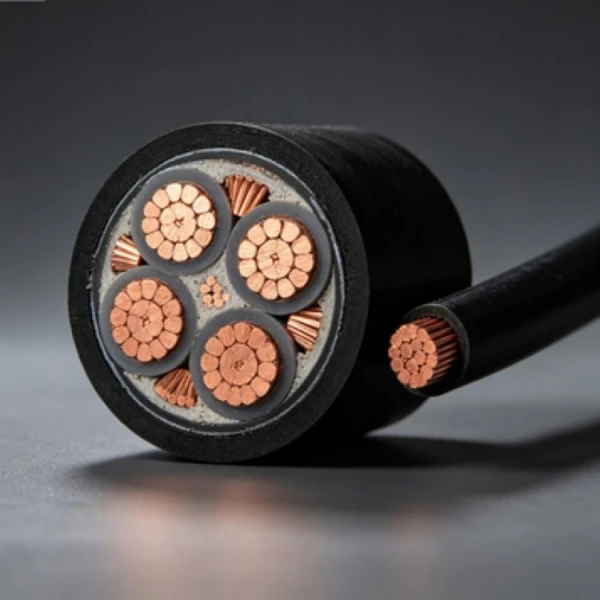

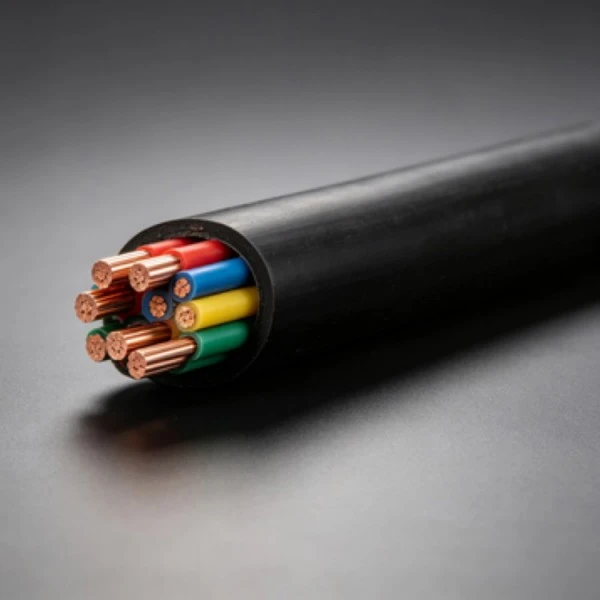

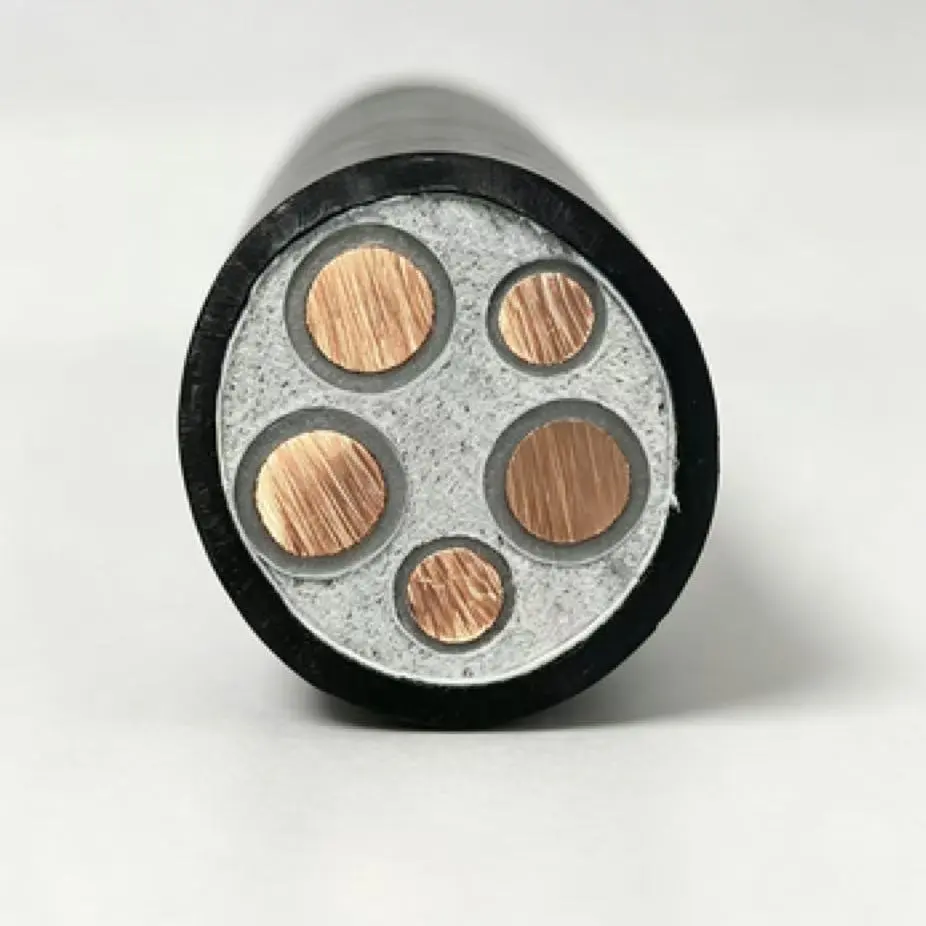

Kobber XLPE lavspændingsstrømkabel kombinerer kobberledere med tværbundet polyethylen (XLPE) isolering til lavspændingsstrømtransmission og -distribution. De tilgængelige lederstørrelser dækker almindelige bygnings-, udstyrs- og distributionsapplikationer med solide og flertrådede lederkonstruktioner inkluderet i de anførte specifikationer. Kabelstørrelse, installationsmetode og projektkrav skal bekræftes før produktion.
| Nominel sektion (mm²) | Min. leder ledninger | Leder OD (mm) | XLPE isoleringstykkelse (mm) | Ca. isolering OD (mm) | Maks. ledermodstand ved 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Lederen udgør kablets hovedstrømførende vej. De medfølgende specifikationer omfatter både massive og flertrådede konstruktioner ved mindre tværsnit, mens større størrelser anvender flertrådede ledere. Ledermodstandsværdier ved 20 ℃ er angivet i den tekniske tabel til specifikationsverifikation.
Tværbundet polyethylen giver den primære elektriske isolering omkring kobberlederen. Sammenlignet med almindelig termoplastisk polyethylen er XLPE almindeligvis valgt til strømkabler, hvor der kræves højere termisk kapacitet og stabile isoleringsegenskaber. De faktiske driftstemperaturgrænser bør følge den gældende produktspecifikation.
Lederdiameter, isoleringstykkelse og omtrentlig isoleret diameter varierer med det nominelle tværsnit. Disse værdier er vigtige ved kontrol af kabelkompatibilitet med klemmer, ledninger, kabelbakker og andre installationskomponenter.
Isoleringen giver beskyttelse mod normal håndtering under kabelinstallation. Kablet bør dog ikke behandles som en erstatning for en dedikeret fleksibel eller pansret konstruktion, hvor installationen involverer kontinuerlig bevægelse, alvorlig mekanisk påvirkning, overdreven trækkraft eller andre særlige forhold.
Kombinationen af en kobberleder og XLPE-isolering giver en konventionel lavspændings-strømkabelkonstruktion til elektrisk distribution. Ledermodstand, isolationsdimensioner og spændingsmodstandskrav skal verificeres i forhold til den gældende standard og projektspecifikation før accept.
Kobber XLPE lavspændingsstrømkabel kan specificeres i henhold til den elektriske belastning, installationsmiljøet og den nødvendige lederkonstruktion i stedet for blot at vælge et tværsnit baseret på nominel strøm.
Færdige kabeldimensioner bør kontrolleres i forhold til den gældende produktspecifikation. For det medfølgende AC-spændingstestkrav tåler kablet3,5 kV i 5 minutteruden nedbrydning ved omgivelsestemperatur. Den gældende testprocedure og acceptkriterier skal bekræftes i forhold til den relevante standard for det bestilte kabel.
Kontinuerlig identifikation kan omfatte fabrikantens navn, produktmodel og nominel spænding i henhold til de gældende mærkningskrav. Specifikt mærkningsindhold kan bekræftes før produktion, når kablet leveres til en oversøisk eller projektspecifik applikation.
Inspektion kan omfatte ledermodstand, dimensionsmålinger, isoleringstilstand og de specificerede elektriske test. Hvor projektet kræver fabriksinspektionsoptegnelser eller yderligere testdokumentation, bør disse krav bekræftes, når ordren afgives.
Kabelbakker kan bruges til strømfordeling i bygninger, fabrikker, kældre og lignende installationer. Strøm- og styrekabler bør arrangeres i henhold til det elektriske design, med tilstrækkelig afstand til varmeafledning og adgang til inspektion. Understøtninger, fastgørelsesintervaller og kabeladskillelse skal følge den gældende installationsspecifikation.
Ved direkte nedgravning bør kabelføring, nedgravningsdybde, jordbundsforhold og mekanisk beskyttelse fastlægges i henhold til projektets udformning. Skarpe genstande og overdreven mekanisk belastning bør undgås under lægningen. Hvor installationen kan blive udsat for udgravning eller ekstern påvirkning, bør yderligere mekanisk beskyttelse overvejes.
Rørinstallation kan bruges til skjulte ledninger i skillevægge, gulvkonstruktioner og andre beskyttede ruter. Indersiden af kanalen skal være fri for snavs og skarpe kanter, og kabeltræk skal forblive inden for de tilladte mekaniske grænser. Kabelsamlinger bør placeres i tilgængelige samledåser eller distributionsudstyr i stedet for inde i skjulte ledningssektioner.
Højtstående lodrette installationer kræver opmærksomhed på kablets vægt og fastgørelsesarrangement. Kabler bør understøttes med passende intervaller i stedet for at lade deres fulde vægt virke på et enkelt forbindelsespunkt. Fastgørelsessystemet skal også forhindre overdreven bevægelse og mekanisk belastning under service.
Udendørs installation kræver hensyntagen til sollys, temperatur, fugt, mekanisk beskyttelse og kabelkappekonstruktionen. Til føring over hovedet skal der sørges for passende understøtninger og frirum. Hvor kablet udsættes for forhold uden for det nominelle anvendelsesområde, kan en alternativ kappe eller kabelkonstruktion være påkrævet.
De anførte specifikationer spænder fra 1,5 mm² til 400 mm². Mindre størrelser inkluderer solide og flertrådede ledere, mens større størrelser bruger flertrådede konstruktioner. Den nødvendige størrelse skal vælges i henhold til belastningsstrøm, spændingsfald, installationsmetode og gældende elektriske krav.
Solide ledere bruger en enkelt ledertråd, mens strandede konstruktioner består af flere ledninger. Solide ledere kan være passende til faste ledninger, hvor fleksibilitet ikke er et stort krav. Strandede ledere giver lettere håndtering, hvor kablet skal føres rundt om udstyr eller gennem mere komplicerede installationsveje.
Angiv ledertværsnit, lederkonstruktion, nominel spænding, påkrævet kabellængde, mængde, installationsmetode og leveringsdestination. For projektordrer skal den gældende standard, inspektionsdokumenter, mærkningskrav og emballagespecifikationer også bekræftes.
Brugerdefinerede kabellængder og identifikationsmærkning kan diskuteres i henhold til produktionsspecifikationen og ordremængden. For tilpassede ordrer skal du angive den nødvendige længde, tolerance, mærkningsindhold, emballeringsmetode og leveringsplan, så disse detaljer kan gennemgås før produktion.
Afhængigt af den gældende produktstandard og købsspecifikation kan inspektion omfatte ledermodstand, dimensionsmålinger, isolationsrelaterede kontroller og AC-spændingsmodstandstest. Hvis et projekt kræver en bestemt fabrikstestrapport eller inspektionsformat, skal dette oplyses inden produktion.
Det kan overvejes til udendørs eller underjordiske applikationer, når den valgte kabelkonstruktion og kappe er passende til installationsmiljøet. Jordbundsforhold, fugt, sollys, mekanisk belastning og installationstemperatur bør gennemgås før specifikationen bekræftes.
En standard lavspændingsstrømkabelkonstruktion bør ikke automatisk specificeres til kontinuerlig slæbning, gentagen bøjning eller vridningsbevægelse. Udstyr med disse krav kræver normalt en fleksibel kabelkonstruktion, der er specifikt klassificeret til mobil service.
Bekræft produktmodel, ledertværsnit, lederkonstruktion, isoleringsdimensioner, kabellængde, mærkning og gældende standard. For gentagne projekter hjælper det at holde disse specifikationer konsistente med til at reducere forskelle mellem produktionsbatcher og forenkle indgående inspektion.
Angiv den nødvendige lederstørrelse, konstruktion, kabellængde, mængde, installationsmetode og destination.Qianchengkan gennemgå de tekniske krav og bekræfte den tilgængelige specifikation og dokumentation inden produktion.
