Mellemspændingskabler bruges til krafttransmission og -distribution i mellemspændingsnetværk, herunder forsyningsnet, industrianlæg og vedvarende energiinstallationer. Qiancheng leverer XLPE-isolerede kabler ind6/10kVog12/20kVklassificeringer, med kobber- eller aluminiumsledere og forskellige kerne- og panserkonfigurationer.

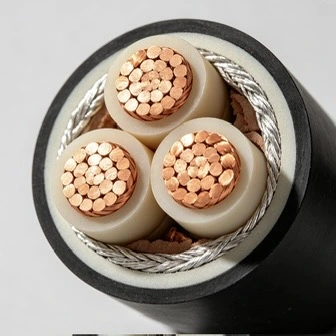

Et typisk mellemspændingskabel består af en leder, lederskærm, XLPE-isolering og isoleringsskærm. Halvlederskærmene hjælper med at kontrollere det elektriske felt omkring isoleringen, mens XLPE-laget giver den primære elektriske isolering. Ståltape eller ståltrådspanser kan tilføjes, hvor yderligere mekanisk beskyttelse er påkrævet.
Kobber- og aluminiumsledere er tilgængelige til forskellige el- og installationskrav. Kobber giver højere elektrisk ledningsevne, mens aluminium giver lavere ledervægt og kan være velegnet, hvor kabelvægt og materialeomkostninger er vigtige overvejelser.
| Produktnavn | Specifikationer tilgængelige | Spændingsværdier | Konfigurationer |
|---|---|---|---|
| Mellemspændingsstrømkabel | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 mm² | 6/10kV, 12/20kV | Enkeltkernet, 3-kernet, armeret stålbånd, armeret ståltråd, ikke-pansret, kobber-/aluminiumsleder |
Lederen er lavet af trådet kobber eller aluminium og er dækket af en lederskærm, XLPE-isolering og en isoleringsskærm. Denne afskærmede konstruktion hjælper med at kontrollere det elektriske felt omkring isoleringen og giver den elektriske isolering, der kræves til mellemspændingsdrift.
For anvendelige XLPE-kabeldesigner kan lederens driftstemperatur nå op til 90°C under normale driftsforhold, med en tilladt kortslutningsledertemperatur på op til 250°C i den specificerede kortslutningsvarighed.
Kablet kan leveres med eller uden panser. Ståltape og ståltråd giver forskellige niveauer af mekanisk beskyttelse og vælges i henhold til kabeldesign og installationskrav.
Mellemspændingskabler bruges til at forbinde transformerstationer, distributionsudstyr og elektriske belastninger inden for mellemspændingssystemer. Typiske anvendelser omfatter:
Kabelkonstruktionen skal passe til de mekaniske og miljømæssige forhold på installationsstedet. Ikke-pansrede kabler kan anvendes, hvor installationssystemet giver tilstrækkelig mekanisk beskyttelse, såsom egnede kabelbakker eller kanaler. Pansrede konstruktioner anvendes, hvor kablet er udsat for større mekanisk belastning eller kræver yderligere beskyttelse.
For underjordiske, direkte nedgravede, tunnel- og bakkeinstallationer bør kabelvalg tage hensyn til bøjningsradius, kabelafstand, omgivelsestemperatur, termiske forhold og mekaniske belastninger. Den nødvendige pansertype afhænger af installationsmetoden og niveauet af tilgængelig ekstern beskyttelse.
Den gældende standard afhænger af kabeldesign, spændingsklassificering, destinationsmarked og projektkrav. Relevante standarder for mellemspændingskabelserien omfatter:
| Produkt | Gældende standarder |
|---|---|
| Mellemspænding strømkabler | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Hvor et projekt kræver en specifik national eller international standard, skal kabelkonstruktionen og de tilsvarende testkrav bekræftes før produktion.
Færdige mellemspændingskabler gennemgår dimensionelle og elektriske kontroller i henhold til de gældende produktkrav. Qiancheng udfører dimensionsinspektion, test af delvis afladning og test af strømfrekvensmodstandsspænding for relevante produkter før forsendelse.
Delvis afladningstest bruges til at kontrollere isoleringssystemet for lokal elektrisk afladning, mens effekt-frekvensmodstandstest verificerer isolationen under den specificerede testspænding. Testmetoden og acceptkravene afhænger af den gældende kabelstandard og produktspecifikation.
CE-certificering og relevante testrapporter fra kvalificerede testorganisationer kan leveres for relevante produkter i henhold til projekt- eller markedskrav.
Valg af kabel bør baseres på det elektriske system og installationsforholdene i stedet for alene spændingen. De vigtigste faktorer omfatter nominel spænding, ledermateriale, ledertværsnit, kernekonfiguration, belastningsstrøm, kortslutningskrav, installationsmetode og miljøforhold.
Kobber eller aluminium skal vælges i henhold til elektriske krav, kabelvægt og projektomkostninger. Ledertværsnittet skal kontrolleres mod strømbærende kapacitet, tilladt spændingsfald og installationsforhold. Til underjordiske eller direkte nedgravede applikationer skal termiske forhold og mekanisk beskyttelse også tages i betragtning.
Pansret eller ikke-pansret konstruktion bør vælges i henhold til niveauet af mekanisk beskyttelse, der kræves på installationsstedet. Den endelige specifikation bør også kontrolleres i forhold til den gældende nationale eller internationale standard før produktion.
XLPE-isolerede mellemspændingskabler kan yde langsigtet service, når de er korrekt udvalgt, installeret og betjent inden for deres specificerede elektriske og miljømæssige grænser. Under passende lægningsforhold og tilladte driftsbelastninger kan en levetid på ca. 40-50 år opnås. Faktisk levetid afhænger af driftstemperatur, belastningsprofil, installationsmiljø, fugt, mekanisk belastning og installationskvalitet.
Qianchenggiver 15 års kvalitetsgaranti ved normal brug under de gældende produkt- og installationsforhold.
