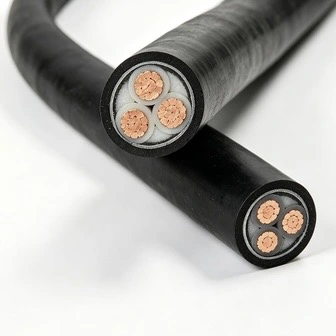

12/20kV XLPE isoleret strømkabel

Qiancheng 12/20kV XLPE-isoleret strømkabel anvendes til nybygnings- og renoveringsprojekter af forskellige 20kV mellemspændingsstrømtransmission. Den leverer to hovedserier: enkeltkernet og trekernet kobberkerne YJV og aluminiumskerne YJLV, med valgfri LSZH halogenfri lav-røg kappe. Udbredt i nye energi- og elnetinfrastrukturprojekter i ind- og udland. Målte driftsdata og projektcases er tilgængelige for verifikation.

Produktspecifikationer og tekniske parametre

Fordele sammenlignet med Peer-produkter

Stærkere XLPE-isolering med langvarig ældningsmodstand

Sammenlignet med almindelige kabler har den lavt isoleringsdielektrisk tab og fremragende vandtræs-ældningsmodstand. Isoleringstykkelsestolerance kontrolleres inden for ±0,05 mm for at undgå nedbrudsrisici forårsaget af elektrisk feltkoncentration. Dens designet udendørs levetid når op til 40 år.

Højstandard dobbeltlags metallisk afskærmningssystem

Shield lap rate ≥25%. Den har bestået strenge højspændingsmodstandstest med delvist afladningsniveau lavere end 10pC. Den håndterer strømudsving i strømnettet og reducerer i høj grad uventede strømafbrydelser.

Valgfri LSZH Halogenfri Lav-røg specialskede

Røgfattig, giftfri og korrosionsfri dampe under brandforhold med lystransmittans ≥70%. Komplette sæt IEC-testcertifikater på kinesisk og engelsk er tilgængelige for nem brandsikkerhedsaccept af offentlige projekter.

Fleksible kobber-aluminium-lederløsninger til omkostningskontrol

Kobberkernetyper leverer lavt linjetab til korte afstande med tung belastning. Aluminiumskerne YJLV reducerer egenvægten med 30 %, hvilket effektivt reducerer de samlede projektomkostninger til langdistance-krafttransmission.

Uafhængig fuld-proces kvalitetskontrol med batch sporbarhed

Virksomheden ejer et CNAS-akkrediteret laboratorium. Komplette testvideoer arkiveres for hver batch af Qiancheng 12/20kV XLPE-isoleret strømkabel. Kabler er fastgjort med sporbare QR-koder, og kundetilfældig inspektion på stedet understøttes.

Sikkerhedsydelse

Elektrisk sikkerhed

Stabil isoleringsstruktur modstår fugt forårsaget nedbrud under langvarig drift. Det opretholder stabil isoleringsmodstand selv under fugtige mine- og kemikalieanlægsforhold og reducerer kortslutningsfejl.

Brandsikkerhedsydelse

Konventionelle flammehæmmende versioner begrænser flammespredning. Brugerdefinerede halogenfri lav-røg varianter producerer ingen meget giftige ætsende dampe i brand, garanterer synlighed for personale evakueringspassager og velegnet til tætbefolkede områder.

Mekanisk driftsikkerhed

Pansrede typer modstår ekstrudering og stenslag. Yderkappen er UV-bestandig og syre-alkali-korrosionsbestandig, hvilket forhindrer skader under udendørs og underjordisk lægning og eliminerer farer for elektrisk lækage.

Applikationsscenarier

Ny-energi Power Projects Main

20kV on-site strømtransmissionsledninger til fotovoltaiske og vindenergi step-up transformerstationer.

Urban Power-grid Infrastruktur

Mellemspændingsstrømforsyningsledninger til regionale transformerstationer og opgradering og renovering af strømnet i byer.

Storskala industri- og minevirksomheder

20kV on-site strømfordelingssystemer til kemiske anlæg og store industriparker.

Urban offentlig infrastruktur Jernbanetransit, omfattende underjordiske forsyningstunneller, store hospitaler og kommercielle komplekser. Halogenfri lav-røg typer foretrækkes til lukkede underjordiske rum.

Installations- og lægningsspecifikationer

Lægningsmetoder

Qiancheng 12/20kV XLPE-isoleret strømkabel kan lægges på kabelbakker, i kabelgrave, tunneler og beskyttelsesrør. Pansertyper anbefales til let direkte nedgravning i løs jord.

Nøgle konstruktionsnoter

Forvarm kabler over 5 ℃ før lægning, når omgivelsestemperaturen er under 0 ℃ for at forhindre sprøde isoleringsrevner ved lav temperatur.

Hold ledninger væk fra skarpe kanter og hjørner for at undgå ridser i kappen og vandindtrængning, som udløser ældning af vandtræer.

Enkeltleder AC-kabler må aldrig installeres inde i stålrør alene, for at forhindre hvirvelstrømsopvarmning, der accelererer kablets ældning.

FAQ

Spørgsmål 1: Kan det dobbeltlags metalliske skjold af 12/20kV XLPE-isoleret strømkabel håndtere variationer i strømnettets belastning?

A: Det dobbeltlags metalliske skjold er designet med en omgangshastighed på ≥25%, mens delvis afladning kontrolleres under 10 pC. Kombineret med højspændingsmodstandstest hjælper afskærmningsstrukturen med at forbedre den elektriske stabilitet og reducere risikoen for isolationsrelaterede fejl under drift.

Q2: Hvordan hjælper XLPE-isolering med at reducere ældning af vandtræer?

A: XLPE-isolering har lavt dielektrisk tab og stabil elektrisk ydeevne. Isoleringstykkelsestolerancen styres inden for ±0,05 mm for at opretholde et ensartet elektrisk felt og reducere risikoen for lokal belastning. Korrekt installationspraksis, herunder forebyggelse af kappeskader og vandindtrængning, forbedrer den langsigtede pålidelighed yderligere.

Spørgsmål 3: Kan dette kabel anvendes i solcelle- og vindkrafttransformatorstationer?

A: Ja. Den er velegnet til mellemspændingsstrømtransmissionssystemer i solcelle- og vindenergiprojekter. Kobberlederversioner kan vælges til højbelastningsapplikationer, mens aluminiumleder YJLV-versioner er velegnede til længere transmissionsafstande, hvor vægt- og omkostningskontrol er vigtig.

Spørgsmål 4: Hvad er forskellen mellem konventionelle flammehæmmende og halogenfri lav-røg versioner?

Sv: Konventionelle flammehæmmende kabler fokuserer hovedsageligt på at begrænse flammespredning. Halogenfrie versioner med lavt røgindhold giver yderligere fordele, herunder reduceret røgudledning, ikke-ætsende forbrændingsgasser og lystransmission på ≥70 %, hvilket gør dem velegnede til lukkede områder såsom forsyningstunneller og offentlige faciliteter.

Q5: Hvordan fungerer kablet i fugtige miner og miljøer med kemiske anlæg?

A: Den stabile isoleringsstruktur hjælper med at opretholde isolationsmodstanden under fugtige forhold og reducerer muligheden for elektriske fejl. Pansrede versioner giver yderligere mekanisk beskyttelse mod ydre tryk og stød i krævende installationsmiljøer.

Q6: Hvornår skal pansrede og ikke-pansrede versioner vælges?

A: Ikke-pansrede typer bruges generelt i kabelbakker, skyttegrave, tunneler og beskyttelsesrør, hvor mekanisk beskyttelse er tilgængelig. Pansrede typer anbefales til direkte nedgravning eller områder med højere mekanisk belastning for at forbedre modstanden mod ydre skader.

Q7: Hvilke applikationer er egnede til aluminiumsleder YJLV-versioner?

A: Aluminiumslederversioner bruges almindeligvis i langdistancetransmissionsprojekter på grund af deres lavere vægt og omkostningsfordele. Kobberlederversioner foretrækkes til applikationer, der kræver højere ledningsevne eller koncentreret belastningskapacitet.

Q8: Hvilke forholdsregler er nødvendige, når kablet installeres under lave temperaturer?

A: Ved temperaturer under 0 ℃ anbefales det at forvarme kablet til over 5 ℃ før installation for at reducere risikoen for isoleringsrevner. Undgå overdreven bøjning, skarpe kanter og mekaniske skader under lægningen for at opretholde kablets ydeevne.
