Qiancheng 26/35kV XLPE-isoleret strømkabel er det foretrukne valg til tekniske indkøb. Den har stabil kvalitet, fuld overensstemmelse og høj pålidelighed. Det anvendes i vid udstrækning til nybyggeri af 35 kV hovedstrømnet samt renovering og opgradering af eksisterende strømforsyningslinjer.
|
Nominelt lederens tværsnitsareal (mm²) |
Isoleringstykkelse (mm) |
Skedetykkelse (mm) |
Omtrentlig kabel ydre diameter (mm) |
DC-modstand af Cu-leder (Ω/km) |
DC-modstand for Al-leder (Ω/km) |
Testspænding (kV/5min) |
Ampacity af Cu i luft (A) |
Ampacity af Al in Air (A) |
Ampacity af Cu i direkte begravet jord (A) |
Ampacity af Al i direkte begravet jord (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Bøjningsradius
Tilladt bøjningsradius for enkeltlederkabel: 20 (d+D) ±5 %
Tilladt bøjningsradius for flerlederkabel: 15 (d+D) ±5 %
D = Faktisk ydre diameter af kablet (mm)
d = Lederens faktiske diameter (mm)
Lægningstemperatur
Forvarmning er obligatorisk, hvis udlægningen udføres under 0℃.
Læggehøjdeforskel
Ingen begrænsning på lodret højdeforskel ved kabellægning.

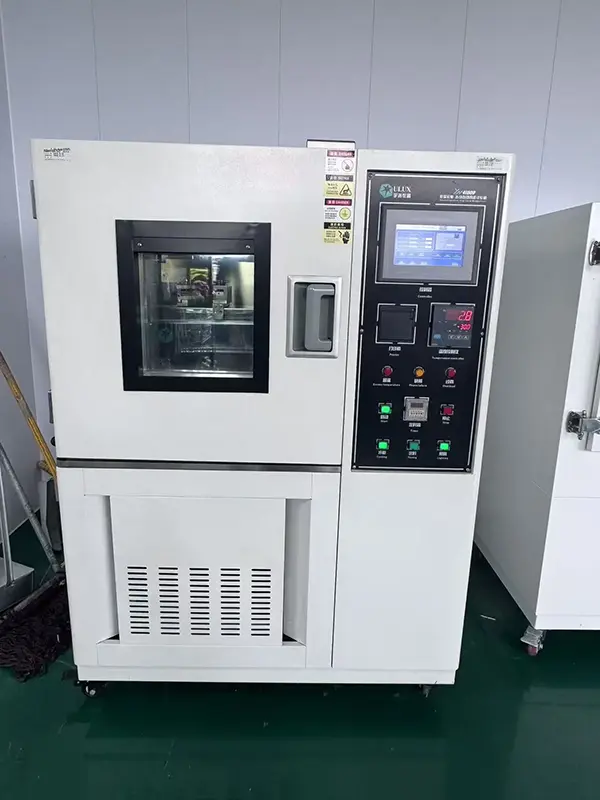

Alle Qiancheng 26/35kV XLPE-isolerede strømkabler gennemfører komplette test før levering. Alle laboratorietestresultater opfylder stabile standarder, hvilket eliminerer skjulte risici for isoleringsnedbrud og kortslutningsbrand under langvarig drift.
Flammehæmmende versioner begrænser effektivt den langsgående flammespredning. For halogenfrie lavrøgtyper overstiger lystransmittansen under forbrænding 75 % uden giftige og ætsende halogeniddampe. Flere underjordiske forsyningstunnelprojekter i byerne har bestået brandtilsynsaccept på én gang med dette kabel.

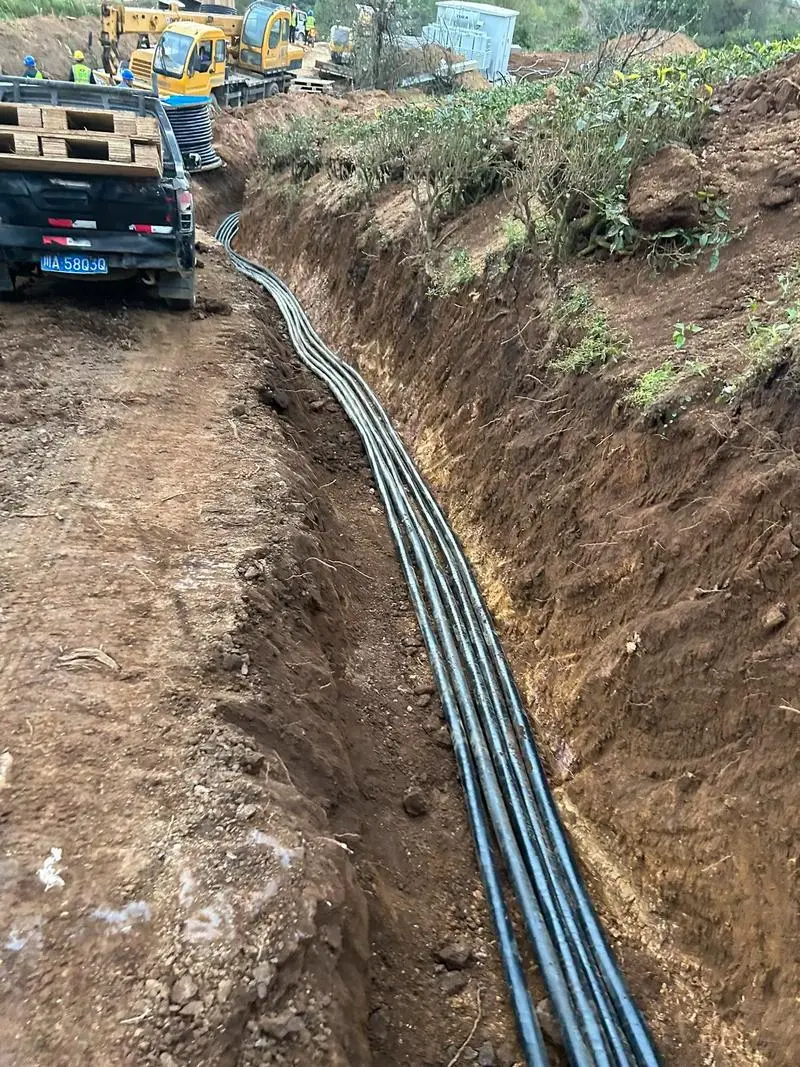

Pansret struktur modstår knusning og ridser fra ekstern gravekraft. Ydre kappe vedtager vejrbestandigt PVC/PE-materiale. Til udendørs udendørs og direkte nedgravet installation giver den modstand mod UV-stråling og syre-alkali jordkorrosion, hvilket reducerer hyppigheden af inspektion og vedligeholdelse på stedet.

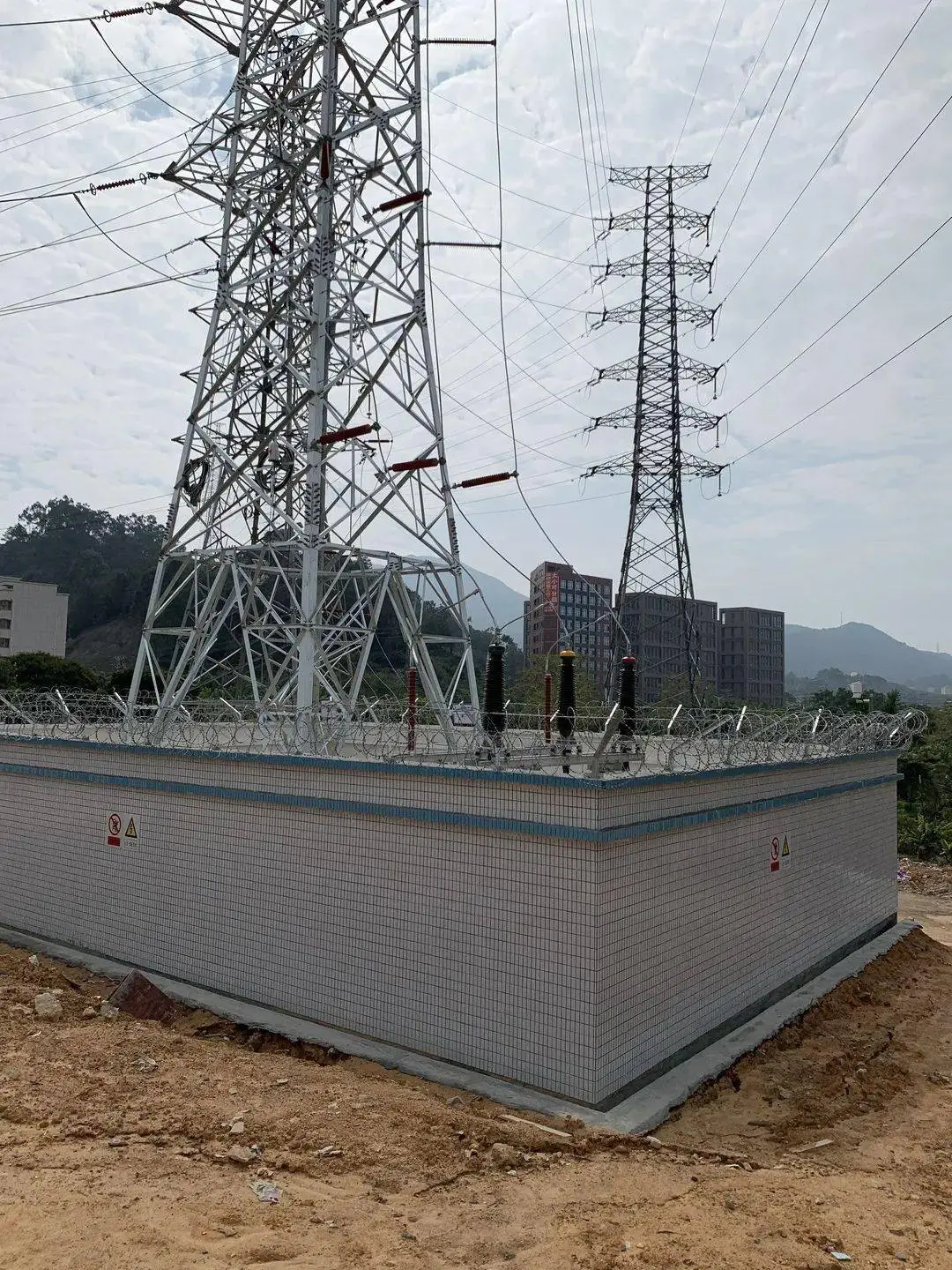

Ny energisektor: Hovedtransmissionskabler inde i 35kV step-up understationer til vindkraft og solcelleprojekter.
Kommunalt elnet: Netværk af urbane 35kV transformerstationer og opgradering af gamle højspændingsledninger.
Industrielle anlæg: Højspændingsdedikerede strømforsyningsledninger til storskala metallurgi, kemikalier og minebaser.
Kommunal infrastruktur: Strømdistribution til trange rum såsom underjordiske omfattende forsyningstunneller, jernbanetransit og storskala industriparker.
A: Der er ingen specifik begrænsning på lodret lægningshøjdeforskel for dette kabel. Det kan komme i betragtning til installationer med væsentlige højdeændringer, herunder skakter, skråninger og bjergområder, forudsat at den valgte konstruktion opfylder projektets krav.
A: Den halogenfrie lav-røg version producerer mindre røg under forbrænding og frigiver ikke ætsende halogenholdige dampe. Dens optiske synlighed og egenskaber med lav røg kan være fordelagtige i lukkede områder, såsom underjordiske forsyningstunneller, hvor brand- og røgkravene er mere krævende.
A: Den pansrede konstruktion giver yderligere mekanisk beskyttelse mod klemning, stød og beskadigelse under udgravning. Afhængigt af det valgte kappemateriale kan kablet også yde modstand mod UV-eksponering og syre-alkali-forhold i jord, hvilket gør det velegnet til udendørs og direkte nedgravede installationer, hvor disse forhold er til stede.
A: Færdige kabler gennemgår de relevante elektriske test, der er specificeret for produkt- og projektkravene. Testelementer kan omfatte isolering og spændingsmodstandsevne, hvilket hjælper med at verificere kablets elektriske tilstand før forsendelse og installation.
A: Typiske anvendelser omfatter hovedstrømtransmissionskredsløb inden for 35 kV step-up understationer til vind- og fotovoltaiske energiprojekter. Kablet kan også overvejes til bystationsnetværk, højspændingsledningsrenovering og dedikerede strømforsyningskredsløb til minedrift og kemiske faciliteter.
A: Direkte lægning anbefales ikke, når den omgivende temperatur er under 0 ℃. Hvor lavtemperaturinstallation er uundgåelig, bør kablet forvarmes i overensstemmelse med de gældende installationskrav for at reducere risikoen for revner eller mekanisk beskadigelse af isolering og kappe.
A: Kablet kan bruges til strømdistribution i lukkede tekniske miljøer såsom underjordiske forsyningstunneller, jernbanetransitfaciliteter og store industriparker. Den passende kabelkonstruktion bør vælges i henhold til projektets brandydelse, installation og miljøkrav.
