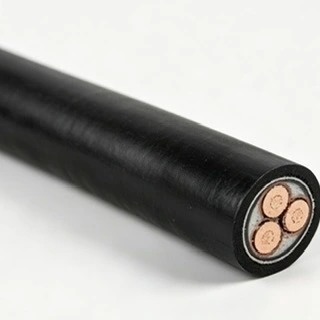

18/30kV XLPE isoleret strømkabel

Til højspændingsstrømdistributionsprojekter er Qiancheng 18/30kV XLPE-isoleret strømkabel det foretrukne valg. Det opfylder konstruktionskravene for 30 kV-klasse krafttransmissions- og distributionsprojekter.

Tabel med produktspecifikationer og tekniske parametre

Fordele sammenlignet med Peer-produkter

Førende isoleringsteknologi

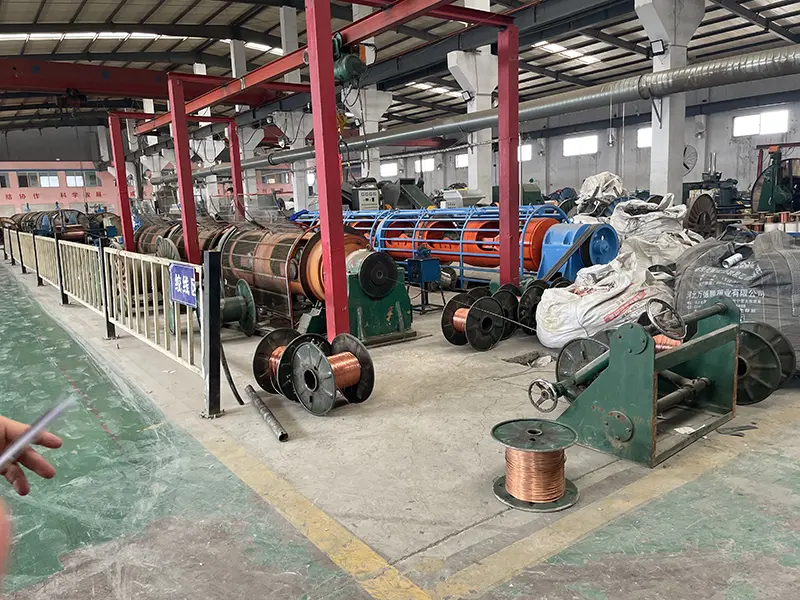

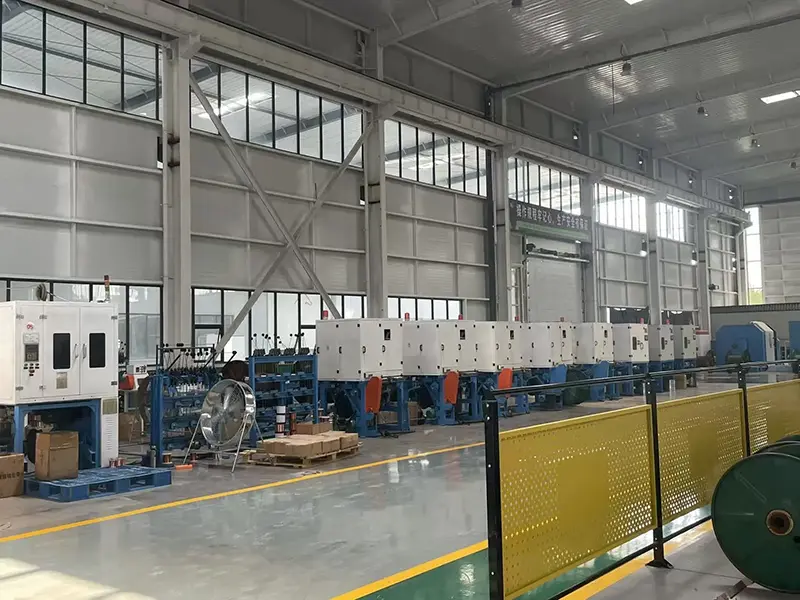

Højkvalitets XLPE-tværbundet polyethylenisolering er vedtaget, udstyret med tredobbelt co-ekstruderingsproduktionslinje og online lasertykkelsesmåling for at sikre ensartet isoleringstykkelse og hæmme generering af vandtræer. Sammenlignet med almindelige kabler giver den et lavere dielektrisk tab med en designet udendørs levetid på op til 40 år.

Optimeret dobbeltlags skjoldstruktur

Dobbelt kobber-tape skjold med lap rate ≥25%. Den har bestået strenge tests for spændingsmodstand og delvis afladning, og er i stand til at klare store udsving i strømforsyningsnetbelastningen og reducere risikoen for uventet nedbrud og strømafbrydelse.

Fleksible materialemuligheder

Kobberkerneversioner har lavt ledningstab, velegnet til korte afstande med tung belastning understationer. Aluminiumskerne YJLV reducerer egenvægten med 30 %, hvilket effektivt reducerer de samlede transport- og lægningsomkostninger til langdistance-krafttransmissionsprojekter.

Komplet kvalitetssporbarhedssystem

Hver batch af Qiancheng 18/30kV XLPE-isoleret strømkabel gennemgår uafhængig test med testvideoer arkiveret. Sporbare QR-koder leveres. Tilfældig inspektion af kunder på stedet understøttes for at undgå kvalitetsforskelle mellem prøve- og masseproducerede varer.

Valgfri LSZH Halogenfri lav-røg version

Den halogenfri lav-røg variant producerer lidt ugiftig røg under forbrænding. Komplette sæt IEC-testcertifikater på både kinesisk og engelsk er tilgængelige for nem beståelse af brandsikkerhedsaccept til offentlige infrastrukturprojekter.

Sikkerhedsydelse

Elektrisk sikkerhed

Strenge højspændingsmodstands- og delvist afladningstest udføres før levering. Det fungerer stabilt i fugtige miner og kemiske fabrikker, hvilket mindsker risikoen for fejl ved kortslutning og isoleringsnedbrud.

Brandsikkerhedsydelse

Brugerdefineret halogenfri lav-røg version er selvslukkende i brand og frigiver ingen ætsende giftige dampe, sikrer personale evakuering i brandscenarier og montering til tæt besatte ingeniørprojekter.

Langsigtet driftssikkerhed

Aldringsbestandig og UV-bestandig. Det modstår skader og ældning under langvarig direkte nedgravet eller udendørs lægning, hvilket i høj grad reducerer omkostningerne til periodisk inspektion og kabeludskiftning.

Applikationsscenarier

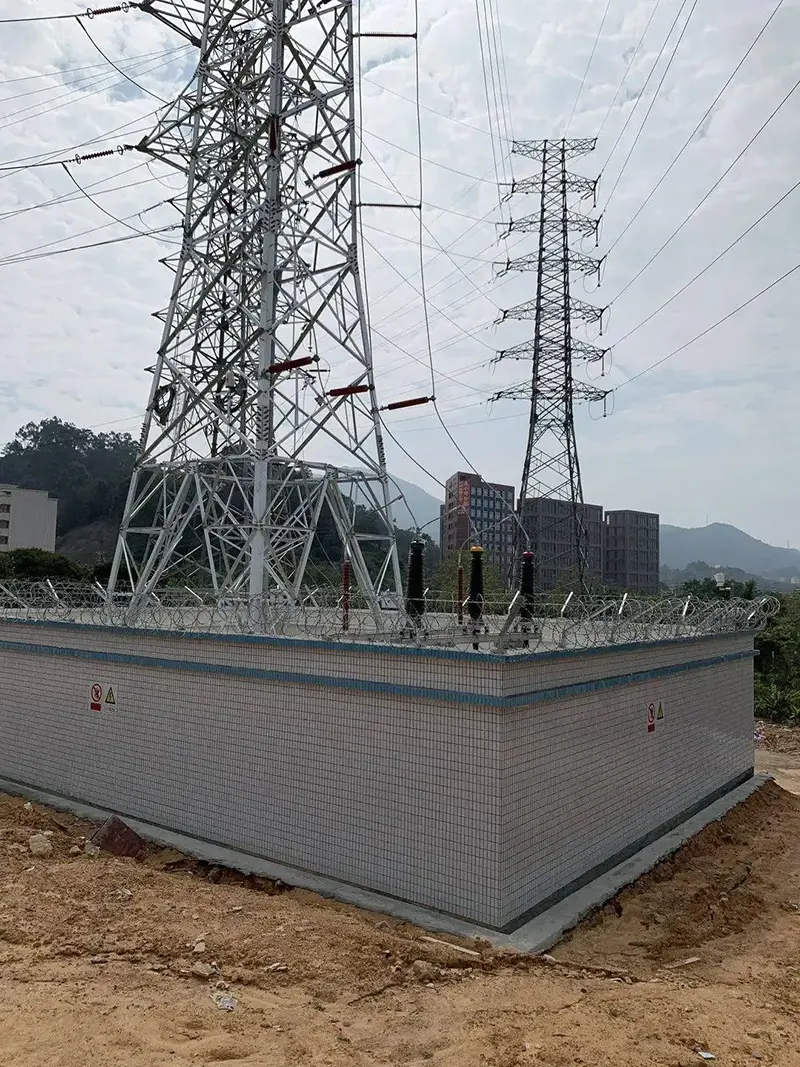

Bystationer, store industriparker, mine- og kemikaliebaser, jernbanetransit, omfattende underjordiske forsyningstunneler og understøttende krafttransmissionsledninger til kraftværker med ny energi.

Installations- og lægningskrav

1. Den omgivende lægningstemperatur bør ikke være lavere end 0 ℃. Forvarmning af kabler anbefales før konstruktion ved lave temperaturer for at forhindre sprøde revneskader på isoleringen.

2. Følg nøje specifikationerne for minimum bøjningsradius. Hold ledninger væk fra skarpe kanter og hjørner for at undgå ridser i kappen og indtrængning af vand, som kan udløse ældning af isoleringen.

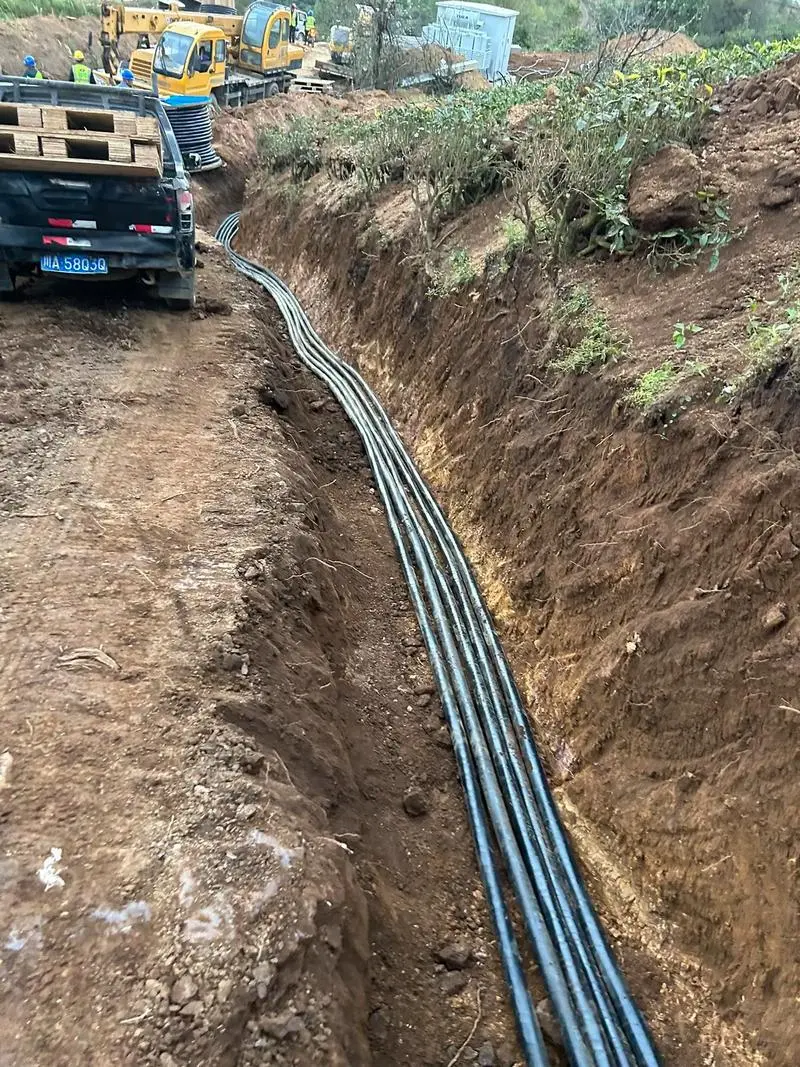

3. Acceptable lægningsmetoder omfatter indendørs kabelføringsføring, kabeltunneler, kabelgrave, installation af rørledninger og direkte nedgravning i løs jord. Pansrede kabler kan modstå milde mekaniske ydre kræfter.

4. Enkeltleder AC-kabler må ikke føres inde i stålrør alene, for at undgå hvirvelstrømsopvarmning, der fremskynder kablets ældning.

FAQ

Q1: Isoleringstykkelsen på 18/30kV XLPE-isoleret strømkabel er relativt tyk. Hvordan opretholdes ensartet tykkelse under produktionen?

A: En produktionslinje med tredobbelt co-ekstrudering med online lasertykkelsesmåling bruges til at overvåge isoleringsdimensioner under produktionen. Dette hjælper med at opretholde ensartet XLPE-isoleringstykkelse og understøtter stabil dielektrisk ydeevne. Den angivne designlevetid for udendørs applikationer kan nå op på 40 år under specificerede driftsforhold.

Spørgsmål 2: Hvilken beskyttelsesfunktion giver det dobbelte kobbertapeskjold under belastningsudsving i strømnettet?

A: Kobbertapeskjoldet har en specificeret omgangshastighed på ≥25%. Afskærmningssystemet hjælper sammen med spændingsmodstandsdygtig og delvis afladningstestning med at kontrollere det elektriske felt og understøtter isoleringsydelsen, når strømsystemet oplever ændringer i driftsbelastningen.

Spørgsmål 3: Hvordan skal kobberkerne- og aluminiumkerneversioner vælges til langdistancetransformatorstationsprojekter?

A: Kobberkernekonstruktion er almindeligvis overvejet, hvor der kræves højere ledningsevne og tung belastningstransmission over kortere afstande. Aluminium-kerne YJLV-konstruktion kan overvejes til længere transmissionsruter, hvor lavere kabelvægt er en vigtig faktor. Det endelige valg bør også tage højde for strømkapacitet, spændingsfald, installationsforhold og total kabellængde.

Spørgsmål 4: Hvordan fungerer kablet i fugtige højspændingsmiljøer såsom miner og kemiske anlæg?

A: Relevante højspændingsmodstands- og partielle afladningstest udføres i henhold til de gældende krav. XLPE-isolering giver det elektriske isoleringssystem, mens kabelkonstruktionen bør vælges i henhold til fugtpåvirkning, temperatur, kemisk kontakt og andre anlægsforhold i miner eller kemiske anlæg.

Spørgsmål 5: Hvad skal overvejes for langsigtet direkte nedgravet og udendørs installation?

A: Kabelkonstruktionen giver modstand mod ældning og UV-eksponering, mens pansrede versioner tilbyder yderligere mekanisk beskyttelse til installationsforhold, hvor kablet kan blive udsat for eksterne kræfter. Til direkte nedgravede eller udendørs applikationer bør kappetypen, jordforhold, sollys eksponering og mekanisk beskyttelse gennemgås før installation.

Q6: Hvad skal man overveje, når kablet bøjes under installationen?

A: Den specificerede minimum bøjningsradius skal overholdes under hele installationen. Skarpe kanter, overdreven bøjning og tvungen træk bør undgås for at forhindre beskadigelse af kappen. Korrekt håndtering er især vigtig for højspændingskabelsystemer, fordi mekaniske skader kan påvirke isoleringssystemet og dets langsigtede ydeevne.

Spørgsmål 7: Hvornår foretrækkes den halogenfri lavrøgversion frem for en konventionel kappetype?

A: Den halogenfrie lav-røg version er beregnet til at begrænse røg og ætsende halogenholdige emissioner under forbrænding. Det kan overvejes for tæt besat eller lukket infrastruktur, herunder jernbanetransitfaciliteter og underjordiske forsyningstunneller, hvor krav til røg- og brandydelse er mere krævende.

Q8: Hvilke forholdsregler er påkrævet, når kablet installeres ved lave temperaturer?

A: Den anbefalede omgivende temperatur bør ikke være under 0 ℃, medmindre den gældende installationsprocedure angiver andet. Hvor lavtemperaturinstallation er påkrævet, bør passende forvarmningsforanstaltninger følges for at reducere risikoen for skøre skader på isoleringen. For enkeltleder AC-kabler skal installation inde i stålrør også følge de gældende krav for at undgå overdreven hvirvelstrømsopvarmning.
