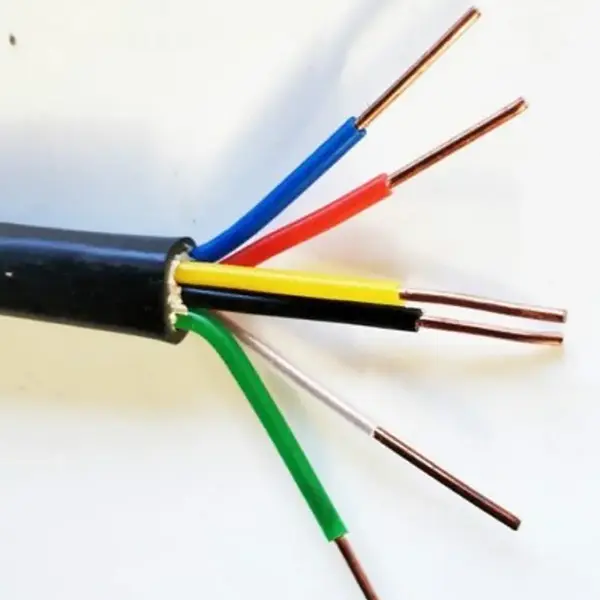

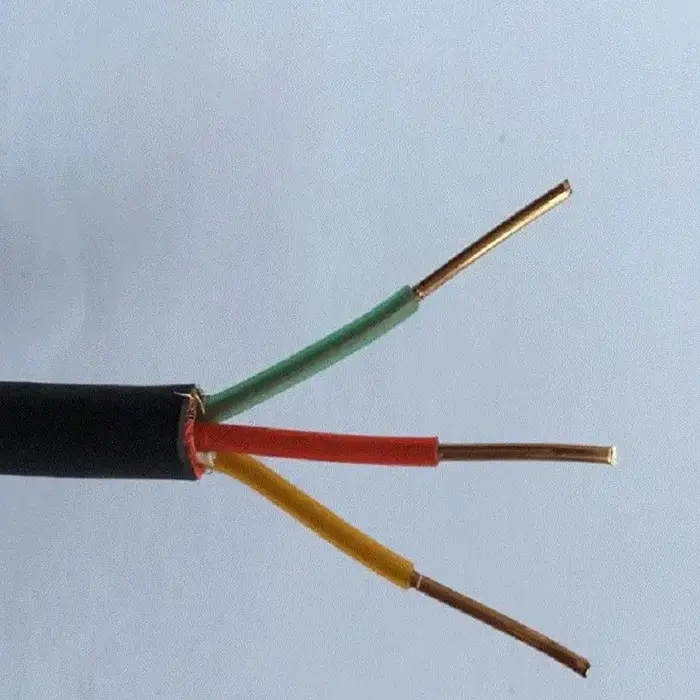

Flammehæmmende XLPE kobberkontrolkabel

Produktmodeller: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP osv.

Flammehæmmende XLPE kobberkontrolkabel bruges i lavspændingskontrol- og signalkredsløb, hvor flammeudbredelsen skal begrænses. Standardkonstruktionen kombinerer en iltfri kobberleder med XLPE-isolering og en flammehæmmende ydre kappe, med solide eller fleksible lederkonfigurationer til rådighed til forskellige ledningskrav. Afskærmede og pansrede versioner udvider rækkevidden til installationer, hvor elektromagnetisk interferens eller mekanisk beskyttelse også skal overvejes.

XLPE-isoleringen er specificeret til en maksimal langtidsdriftstemperatur på 90 °C, mens kablet er tilgængeligt i 450/750V-konfigurationer med flere kernetal og ledertværsnit. Z(A, B, C) flammehæmmende kvaliteter, afskærmning, armering og specielle længder kan vælges i henhold til styrekredsløbet og lægningsforholdene.

Produktspecifikation, dimensioner og tekniske parametertabel

Konstruktion og ydeevne

1. XLPE-isolering til ledninger til kontrol med forhøjet temperatur

Isoleringssystemet er baseret på tværbundet polyethylen frem for konventionel PVC-isolering. I henhold til de medfølgende specifikationer har XLPE-laget en maksimal langtidsdriftstemperatur på 90 °C og en kortvarig overbelastningstolerance på 130 °C. Dette gør konstruktionen velegnet til styreudstyr og elektriske installationer, hvor kablet kan opleve højere driftstemperaturer.

2. Kobberledere til kontrol- og signalkredsløb

Lederspecifikationen dækker 99,99 % iltfrit kobber med høj renhed, med klasse 1 solide ledere og klasse 5 fleksible ledere til rådighed. Valget mellem stiv og fleksibel konstruktion kan tilpasses ledningsmetoden, klemmearrangementet og installationspladsen.

3. Flammehæmmende kappe og valgfri beskyttelse

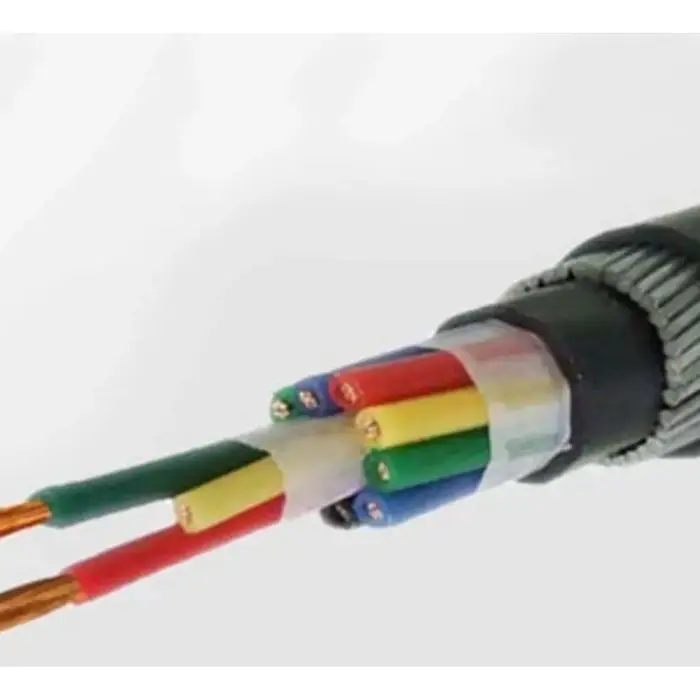

Den ydre kappe kan være flammehæmmende PVC eller polyethylen (polyolefin), med Z(A, B, C) flammehæmmende kvaliteter tilgængelige. Afskærmede ZR-KYJYP og pansrede ZR-KYJV22 eller ZR-KYJY23 konfigurationer opfylder yderligere installationskrav. Afskærmning er relevant, hvor elektromagnetisk interferens skal kontrolleres, mens stålbåndsarmering giver mekanisk beskyttelse til specificerede lægningsforhold.

Valg af kabelkonfiguration til installationen

Den passende konstruktion afhænger af mere end lederstørrelse. Kernemængden skal svare til antallet af styre- eller signalkredsløb, mens lederklassen skal svare til installationsmetoden. Til kabelbakker og indendørs faste ledninger kan en ikke-pansret konstruktion være tilstrækkelig. Afskærmede versioner kan overvejes for kredsløb påvirket af elektromagnetisk interferens, mens pansrede versioner er beregnet til installationer, hvor kablet er udsat for mekanisk tryk eller direkte nedgravningsforhold.

Til projekter, der kræver reducerede røg- og halogenegenskaber, skal den tilgængelige WDZ-røgfattige flammehæmmende version specificeres separat. Minimum bøjningsradius skal også tages i betragtning under føring: de leverede datalister ≥6 gange kablets ydre diameter for ikke-pansrede versioner, ≥8 gange for den skærmede version og ≥12 gange for de pansrede versioner.

Typiske applikationer

1. Brandsikrings- og bygningskontrolsystemer

Flammehæmmende XLPE-kontrolkabler kan indbygges i lavspændingskontrolkredsløb til brandsikringsudstyr, bygningsautomatik og relaterede elektriske systemer. Kernemængde og lederstørrelse bør tilpasses kontroludstyret og kredsløbsarrangementet i stedet for kun at vælges efter den samlede kabeldiameter.

2. Fotovoltaisk og energilagringsudstyr

Styreskabe, inverterrelateret udstyr og energilagringssystemer kan indeholde flere lavspændingssignaler og styrekredsløb inden for et begrænset installationsområde. XLPE-isolering giver et højere specificeret driftstemperaturområde end de PVC-kontrolkabler, der almindeligvis anvendes til applikationer med lavere temperaturer, afhængigt af de faktiske kabelspecifikationer og driftsbetingelser.

3. Industriel automatisering og procesudstyr

Kabelserien kan bruges til styrekredsløb forbundet med motorer, pumper, ventilatorer, værktøjsmaskiner, PLC-skabe og andet industrielt udstyr. Fleksible lederversioner er nyttige, hvor routing kræver større kabelfleksibilitet, mens skærmede konstruktioner kan overvejes til signalkredsløb udsat for elektromagnetisk interferens.

4. Underjordiske forsynings- og infrastrukturinstallationer

Pansrede ZR-KYJV22 og ZR-KYJY23 konfigurationer giver mulighed for installationer, der kræver yderligere mekanisk beskyttelse, inklusive specificerede direkte nedgravningsapplikationer. Upansrede versioner kan bruges i kabelbakker, indendørs ledninger og kabelgrave, hvor der allerede ydes mekanisk beskyttelse ved installationsmetoden.

5. Strømudstyr og eksportorienterede projekter

For transformerstationer, kraftværker, elektrisk udstyr og oversøiske projekter skal den påkrævede kabelspecifikation bekræftes i forhold til projektstandard, spændingsklasse, installationsmetode og dokumentationskrav. Produktdokumentation, testregistreringer og rulleemballering kan arrangeres i henhold til projektets leveringskrav.

Teknisk verifikation før bestilling

For et styrekabelprojekt er den mest nyttige information at bekræfte før produktion den påkrævede spænding, lederklasse, tværsnit, antal kerner, flammehæmmende kvalitet og lægningsmiljø. Afskærmning eller armering bør specificeres, når elektromagnetisk interferens eller mekanisk beskyttelse er en del af installationskravet.

De leverede tekniske data dækker 0,75–6 mm² ledertværsnit og standardkernekonfigurationer fra 2 til 61 ledere. Leveringslængden kan tilpasses, mens kabelidentifikationen bruger flerfarvede ledere med en grøn-gul jordingskerne. For eksportordrer kan emballagen omfatte plastikspoler eller fumigerede træruller i henhold til forsendelseskrav.

FAQ

1. Hvilke standarder er specificeret for dette kabel?

Den medfølgende produktspecifikation angiver GB/T 9330 og GB/T 19666 som gældende nationale standarder. Hvis et projekt kræver yderligere certificering, testrapporter eller eksportdokumentation, bør den påkrævede dokumentliste bekræftes før produktion.

2. Hvilket temperaturområde er specificeret for XLPE-isoleringen?

De tekniske data angiver en maksimal langtidsdriftstemperatur på 90 °C og en kortvarig overbelastningstolerance på 130 °C. Standard minimum lægningstemperatur er ≥0 °C, mens en kuldebestandig version er angivet til direkte konstruktion ved -30 °C.

3. Hvilke lederstørrelser og kernekonfigurationer er tilgængelige?

Standard ledertværsnit er 0,75, 1,0, 1,5, 2,5, 4 og 6 mm². Standard kernekonfigurationer inkluderer 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 og 61 kerner, med specielle kernetællinger til rådighed til specialfremstillet produktion.

4. Hvornår skal en skærmet eller pansret version specificeres?

Afskærmet ZR-KYJYP kan overvejes, når styrekredsløbet kræver beskyttelse mod elektromagnetisk interferens. Pansrede ZR-KYJV22 eller ZR-KYJY23 er beregnet til lægningsforhold, hvor der kræves yderligere mekanisk beskyttelse, herunder specificerede direkte nedgravningsapplikationer. Kravene til bøjningsradius er forskellige mellem disse konstruktioner.

5. Hvad skal bekræftes for et projekttilbud?

Angiv den påkrævede model, ledertværsnit, kernemængde, omtrentlig længde, lægningsmetode og eventuelle krav til afskærmning, armering, lav-røg eller kuldebestandighed. For eksportordrer skal destination, krav til ruller og påkrævede tekniske eller inspektionsdokumenter også bekræftes.

6. Kan kablet leveres i tilpassede længder?

Ja. Den medfølgende specifikation viser brugerdefinerbare leveringslængder med en angivet længdetolerance på ±0,5 %. Specielle kernetællinger og funktionelle konfigurationer kan også diskuteres i henhold til projektets krav.
