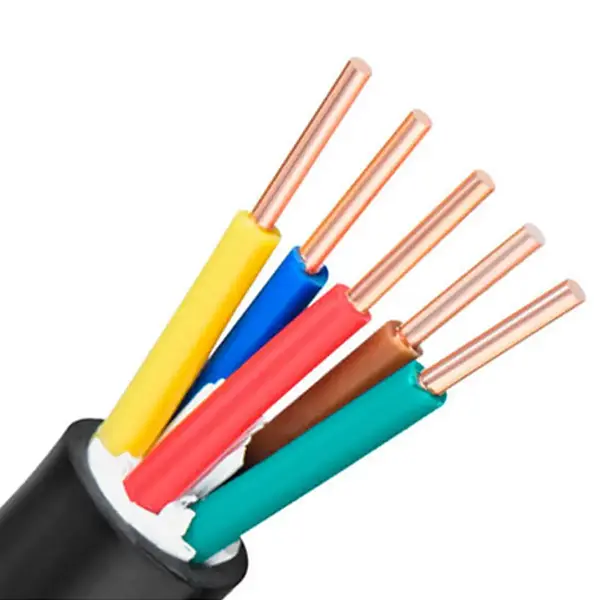

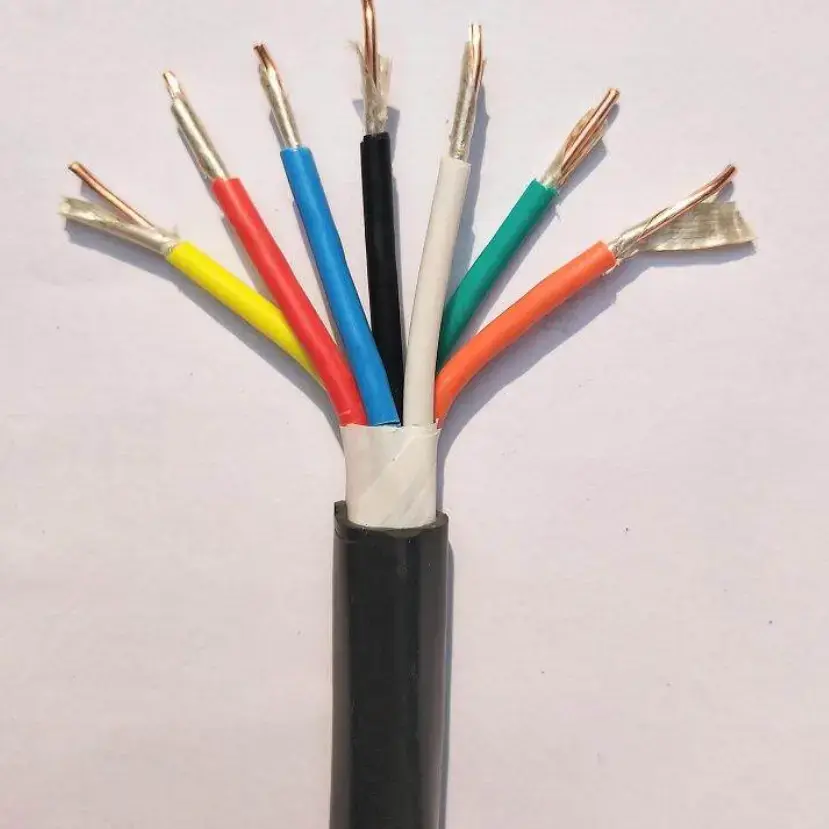

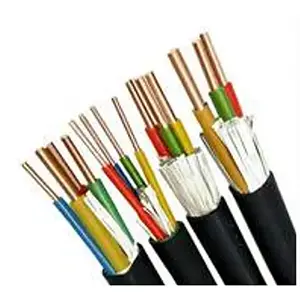

Kobber PVC brandsikkert kontrolkabel

Grundproduktmodel: N-KVV(NH-KVV).

Kobber PVC brandsikkert kontrolkabel kombinerer en kobberleder, glimmer-tape brandsikkert lag og PVC isolering og kappe til kontrol- og hjælpekredsløb, der kræver brandsikker kabelkonstruktion. 450/750V-kablet er beregnet til applikationer, hvor opretholdelse af kredsløbskontinuitet i en specificeret periode under brandeksponering er en del af systemdesignet. Afhængigt af lederkonstruktionen kan kablet konfigureres med klasse 1 eller klasse 5 kobberledere.

Glimmertapen danner det centrale brandsikre lag omkring lederen, mens de fleksible ledermuligheder gør kablet nemmere at føre gennem kabelbakker, styreskabe og udstyrstilslutninger. Valg af specifikationer bør tage højde for ledertværsnit, kernemængde, installationsforhold og brandydelseskravene for det komplette elektriske system.

Produktspecifikationer Dimensioner og tekniske parametertabel

Brandsikker konstruktion og kabeldesign

Glimmer-tape brandsikkert lag

Glimmertape er placeret rundt om lederen som den primære brandbestandige komponent. Under brandeksponering er dette lag beregnet til at opretholde den elektriske isolering til de specificerede testforhold og hjælpe med at bevare kredsløbskontinuiteten i den påkrævede periode. Den faktiske brandmodstandsevne skal bekræftes i forhold til den gældende produktspecifikation og testmetode for projektet.

Kobberleder muligheder

Lederkonstruktionen kan være baseret på klasse 1 eller klasse 5 kobber i henhold til den nødvendige kabelkonfiguration. Den tekniske tabel giver ledermængde, tværsnit og 20 ℃ DC modstandsværdier, hvilket gør det muligt at kontrollere elektriske parametre før specifikationsbekræftelse.

PVC isolering og kappe

PVC giver den primære isolering omkring lederen og bidrager til den samlede mekaniske beskyttelse af kablet. Den anførte isoleringstykkelse ændres med nominelt tværsnit, så kabelspecifikationen bør vælges sammen med den nødvendige lederstørrelse og installationsbetingelser.

Hvordan kablet passer til brandsikringskontrolsystemer

Kobber PVC brandsikkert kontrolkabel er beregnet til kredsløb, hvor kontrol, alarm, overvågning eller hjælpefunktioner muligvis skal forblive tilgængelige under en brandhændelse i en defineret periode. Typiske kredsløb omfatter brandsikringsskabe, røgudsugningsudstyr, brandpumper og andre elektrisk styrede systemer.

Den brandsikre funktion bør betragtes som en del af det komplette kredsløbsdesign. Kabelføring, understøttende metode, tilsluttet udstyr, installationsmiljø og den påkrævede brandmodstandsklassificering kan alle påvirke den endelige systemydelse.

Applikationsscenarier

1. Brandbeskyttelsesteknik: Brandbeskyttelseskoblingskontrolskabe, brandalarmsystemer, røgudsugningsventilatorer og brandvandspumpekontrolkredsløb.

2. Kraftværker: Elektriske styreskabe, sekundære styreledninger til generatorsæt og styre- eller signalledninger i strømfordelingsrum.

3. Metallurgisk industri: Automatiske betjeningskonsoller og styrekredsløb til produktionslinjeudstyr i metallurgiske værksteder.

4. Bygningskonstruktion: Kældermaskinerum, centrale klimaanlæg og elevatorbrandsikringsstyringssystemer.

5. Generel industri: Spildevandsbehandlingsudstyr, tørre produktionslinjer og værktøjsmaskiner, der understøtter kontrolkredsløb, hvor der kræves brandsikker konstruktion.

Praktiske overvejelser om udvælgelse

1. Ledertværsnit

Det påkrævede tværsnit skal bestemmes ud fra den elektriske belastning, kredsløbsfunktion, tilladt ledermodstand og gældende installationskrav. De tilgængelige data dækker nominelle tværsnit fra 0,5 mm² til 6 mm².

2. Kernemængde

Kernemængden skal svare til antallet af kontrol-, alarm-, overvågnings- og hjælpekredsløb, der skal bæres. Tabellen viser anbefalede kernekonfigurationer gennem 61 kerner, med tilpassede kernemængder tilgængelige i henhold til den medfølgende specifikation.

3. Fleksibilitet og installationsrute

Hvor kabler skal passere gennem styreskabe, bakker eller udstyrsforbindelser, bør lederkonstruktion og tilladte bøjningsforhold tages i betragtning under ét. Den nødvendige bøjningsradius skal bekræftes ud fra den gældende kabelspecifikation i stedet for at antages alene ud fra ledertypen.

4. Brandmodstandskrav

Brandsikre kabler bør vælges i henhold til den påkrævede testvarighed, brandeksponeringsforhold og systemstandard. Et kabel bør ikke kun specificeres med udtrykket "brandbestandigt"; den påkrævede ydeevneklassificering og understøttende testdokumentation bør også bekræftes.

Kvalitet og teknisk verifikation

For projektindkøb omfatter de vigtigste verifikationspunkter ledermateriale og -konstruktion, nominelt tværsnit, ledermodstand, glimmer-tape-konfiguration, PVC-isoleringstykkelse og færdige kabeldimensioner. Disse målbare egenskaber giver et praktisk grundlag for at sammenligne det medfølgende kabel med den aftalte tekniske specifikation.

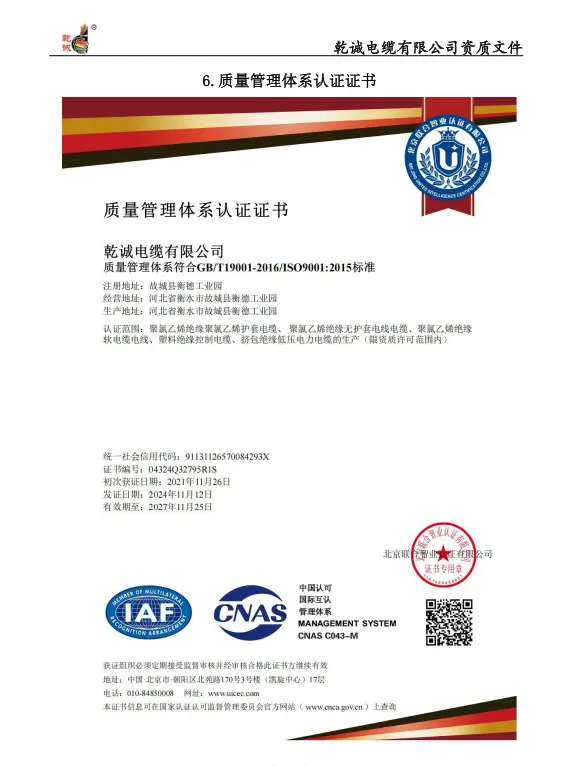

For eksport- eller ingeniørordrer kan Qiancheng koordinere den nødvendige produktdokumentation i henhold til kabelspecifikationen og projektkravene. Hvis der kræves en specifik brandmodstandstestrapport, certifikat eller inspektionsdokument, bør det identificeres før ordrebekræftelse, så den relevante dokumentation kan kontrolleres i forhold til den faktiske kabelkonfiguration.

FAQ

Hvad er den nominelle spænding for dette kobber PVC brandsikre kontrolkabel?

Den nominelle spænding er 450/750V. Den er beregnet til kontrol, overvågning og hjælpekredsløb, hvor den specificerede brandsikre konstruktion er påkrævet.

Hvilket materiale giver den brandsikre funktion?

Glimmertape bruges som det brandsikre lag rundt om lederen. Dens funktion er at hjælpe med at opretholde elektrisk isolering og kredsløbskontinuitet under de specificerede brandtestbetingelser.

Hvilke lederstørrelser er dækket af specifikationstabellen?

Tabellen dækker nominelle tværsnit fra 0,5 mm² til 6 mm², med tilsvarende lederkonfigurationer, PVC-isoleringstykkelse og 20℃ DC-ledermodstandsværdier.

Hvor mange kerner kan konfigureres?

De anførte anbefalede kernenumre er 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 og 61. Brugerdefinerede kernemængder kan diskuteres i henhold til projektspecifikationen.

Hvor kan dette kobber PVC brandsikre kontrolkabel bruges?

Det kan anvendes i brandbeskyttelseskontrolsystemer, kraftværkskontrolkredsløb, metallurgisk udstyr, bygningsmekaniske og elektriske systemer, spildevandsbehandlingsudstyr og andre industrielle kontrolapplikationer, hvor der kræves brandsikker kabelkonstruktion.

Hvilke oplysninger skal gives til et projekttilbud?

Til bekræftelse af specifikationer er det nyttigt at angive den påkrævede model, ledertværsnit, kernemængde, kabellængde, installationsmiljø, krav til brandmodstandsdygtighed og eventuelle nødvendige tekniske dokumenter eller inspektionsoptegnelser.
