Kobber PVC kontrolkabel

Grundproduktmodel: KVV

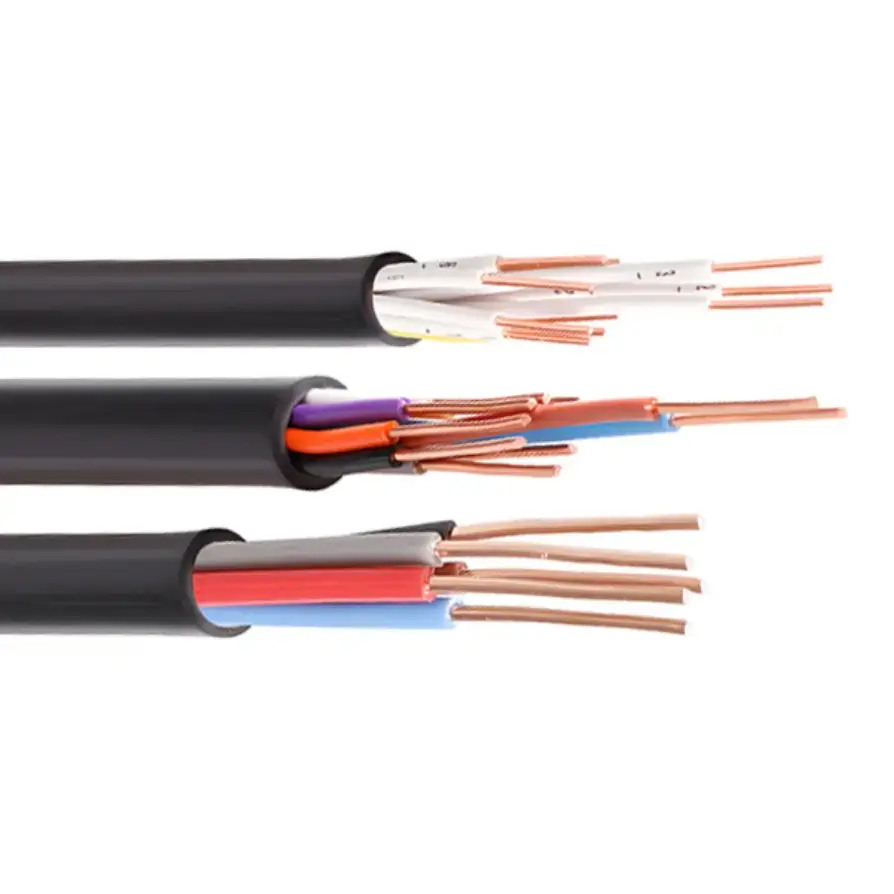

Kobber PVC kontrolkabel kombinerer en iltfri kobberleder med høj renhed med PVC isolering og en beskyttende kappe til lavspændingskontrol, overvågning og hjælpekredsløb. KVV-konstruktionen er beregnet til fast ledningsføring, hvor flere styresignaler eller elektriske funktioner skal føres gennem det samme kabel. Lederstørrelse, kernemængde, afskærmning og armering kan vælges i henhold til udstyrskonfigurationen og installationsmiljøet.

Til industriel automation, elektrisk udstyr og bygningskontrolsystemer giver dette kabel en praktisk multi-core ledningsmulighed til tilslutning af styreskabe, feltenheder, motorer, sensorer og andre hjælpekredsløb. Den gældende specifikation skal bekræftes fra kredsløbsspændingen, ledertværsnit, antal kerner, lægningsmetode og miljøforhold i stedet for fra kernetælling alene.

Produktspecifikationer Dimensioner og tekniske parametertabel

Konstruktion og elektriske egenskaber

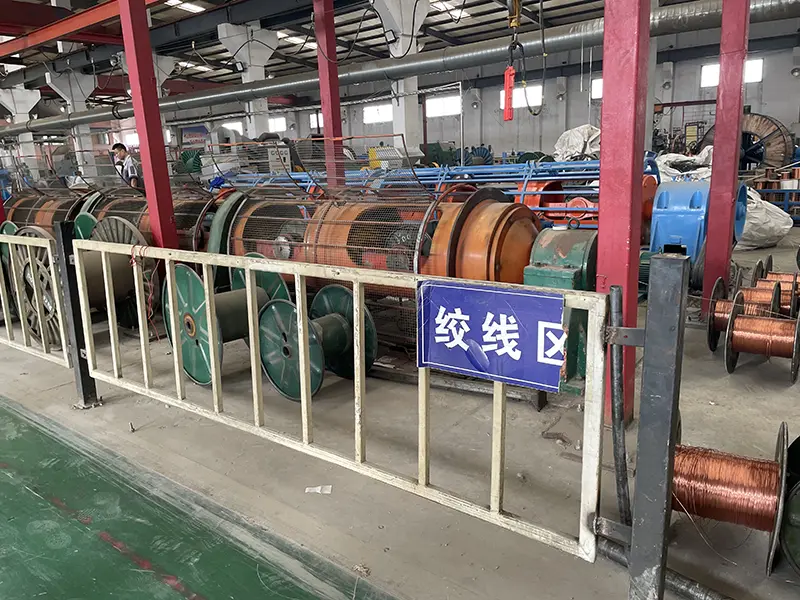

Kobberleder til kontrol- og hjælpekredsløb

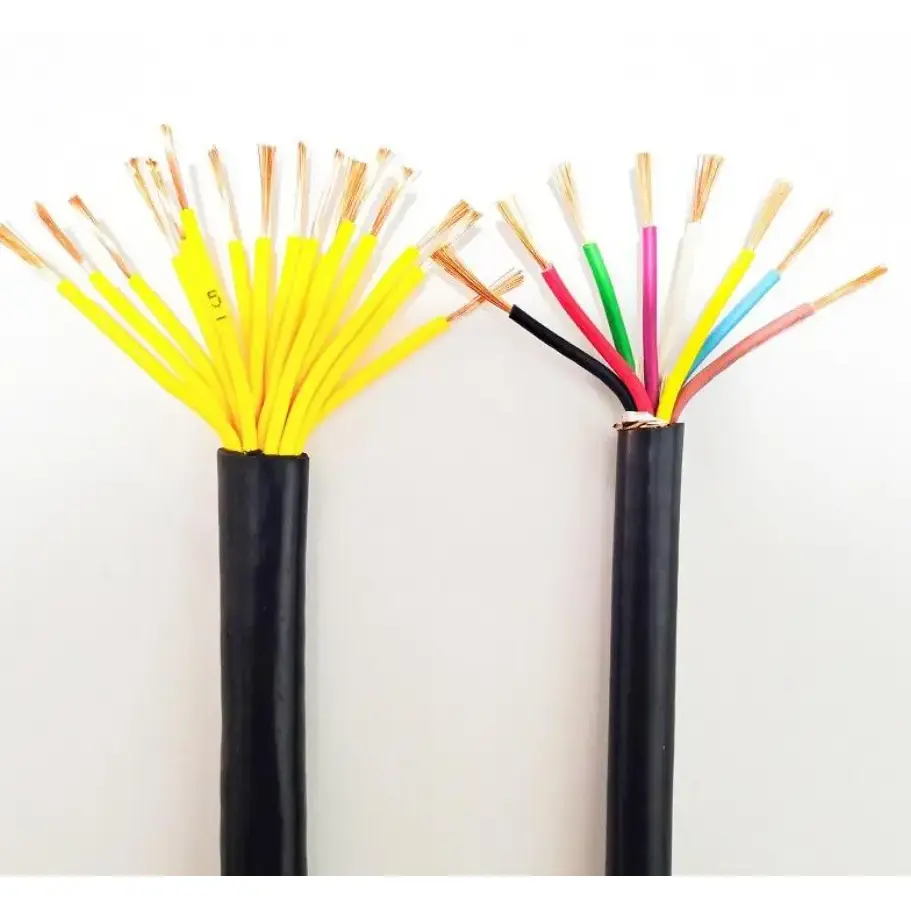

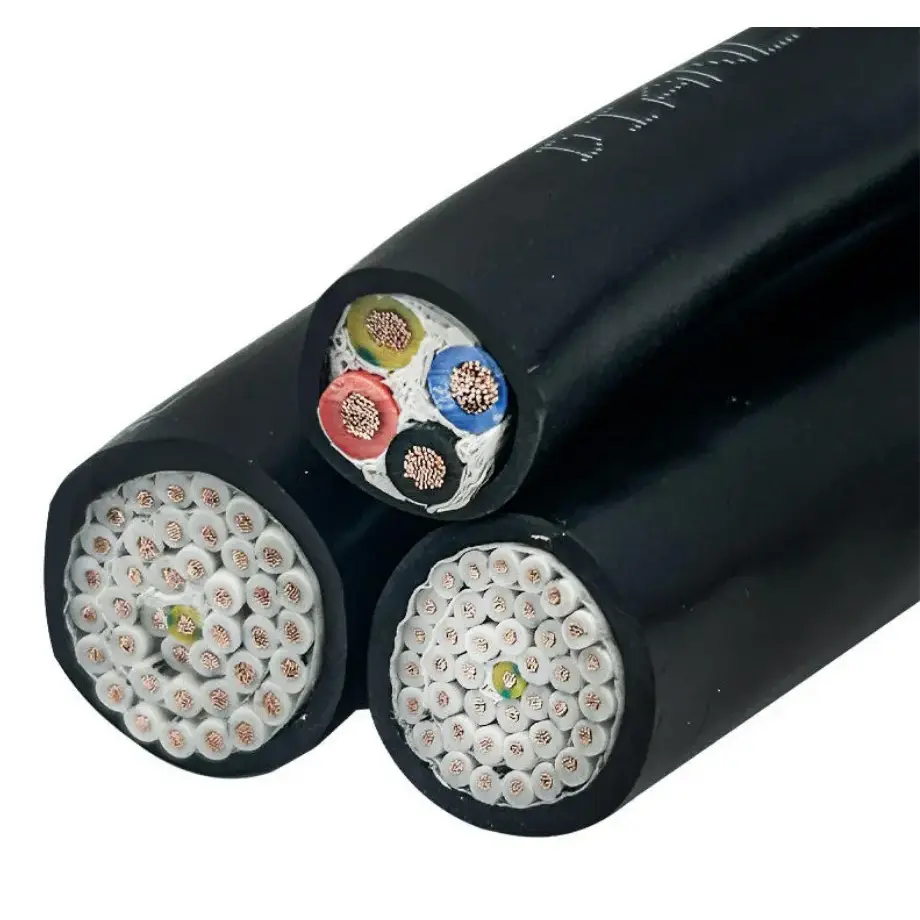

Lederen er specificeret som iltfrit kobber med høj renhed, med tværsnitsmuligheder fra 0,5 til 10 mm². For kontrolapplikationer skal lederstørrelsen svare til den tilsluttede belastning, styrespænding, tilladt spændingsfald og installationsafstand. Det tilgængelige kerneområde på 2 til 61 kerner tillader også, at ét kabel kan rumme flere kontrol- eller overvågningskredsløb.

PVC isolering og kappe

PVC giver den primære elektriske isolering og udvendig beskyttelse til standard KVV-konstruktionen. Den angivne maksimale langtidsdriftstemperatur er 70 ℃, mens tabellen specificerer en lægningstemperatur på mindst 0 ℃. Installationsforhold uden for disse grænser kræver bekræftelse af den gældende kabelkonstruktion og materialekvalitet i stedet for blot at ændre installationsmetoden.

Afskærmnings- og pansringsmuligheder

Styrekredsløb installeret tæt på udstyr med variabel frekvens, motorer eller andre elektriske kilder kan kræve yderligere afskærmning. KVVP- og KVVRP-konfigurationer kan bruge flettet afskærmning med den specificerede dækningsgrad, mens KVVP2 bruger kobbertape-indpakning. Hvor mekanisk beskyttelse er en prioritet, tilføjer KVV22-konstruktionen dobbelt stålbåndsarmering. Disse konfigurationer bør vælges i henhold til kilden til interferens, mekanisk eksponering og lægningsrute.

Installationsforhold, der påvirker kabelvalg

Installationsmetoden har en direkte sammenhæng med den kabelkonstruktion, der kræves til et projekt. Ikke-pansrede kabler, der er anført i specifikationstabellen, har en minimum bøjningsradius på 6 gange kablets ydre diameter, mens pansrede eller kobber-tape-afskærmede konstruktioner kræver mindst 12 gange den ydre diameter. Vedligeholdelse af den specificerede bøjningsradius hjælper med at forhindre overdreven mekanisk belastning på isoleringen og kabelstrukturen under installationen.

Ved direkte nedgravning er den anførte minimumsdybde 0,7 m med yderligere beskyttelse mod udvendige mekaniske skader. Når flere kabler installeres parallelt, skal der opretholdes tilstrækkelig varmeafledningsplads. Disse detaljer er særligt relevante, når den samme styrekabelspecifikation bruges på tværs af forskellige installationsområder.

Applikationsscenarier

Industriel automation: Kobber PVC-kontrolkabel kan bruges til PLC-styreskabe, produktionslinjeudstyr, maskinkontrolkredsløb og hjælpesignalledninger, hvor flere lavspændingskontrolfunktioner skal tilsluttes.

Mekanisk og elektrisk udstyr: Anvendes til kontrol- og feedbackkredsløb forbundet med pumper, ventilatorer, kompressorer, værktøjsmaskiner, køleudstyr og andet elektrisk maskineri.

Bygnings- og kommunale systemer: Anvendes i bygningsautomatisering, elevatorstyring, brandkontroludstyr, gadelysstyring og vandforsynings- eller afløbssystemer, hvor kabelspecifikationen matcher de gældende kredsløbskrav.

Nyt energiudstyr: Kan bruges til hjælpestyrings- og overvågningskredsløb omkring fotovoltaisk udstyr, energilagringssystemer og opladningsinfrastruktur, når spændingen, temperaturen og installationsforholdene falder inden for den gældende specifikation.

Transport og lager: Anvendes til styrekredsløb til transportsystemer, lagerudstyr og andre elektrisk drevne logistiksystemer. Afskærmede eller pansrede konstruktioner kan overvejes, hvor interferens eller mekanisk eksponering kræver yderligere beskyttelse.

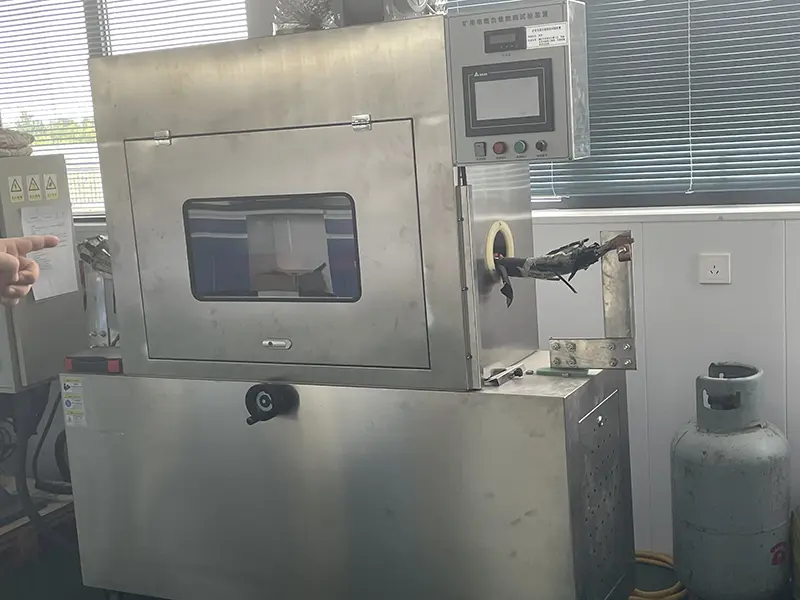

Kvalitets- og specifikationsverifikation

For en teknisk indkøbs- eller projektspecifikation bør kobber PVC-kontrolkabel kontrolleres mod målbare parametre i stedet for kun at stole på generelle produktbeskrivelser. Relevante elementer omfatter ledermateriale, tværsnitsareal, kernemængde, isolationsmodstand, spændingsmodstandsevne, bøjningsradius og den valgte afskærmnings- eller armeringsstruktur.

Den medfølgende specifikation identificerer GB/T 9330-2020 som referencestandarden og angiver nominel spænding, modstand, isolering og installationskrav. For eksportprojekter bør den påkrævede IEC-standard, testdokumentation og destinationsmarkedskrav bekræftes separat før produktion. Hvor en skærmet, pansret eller brandsikker konstruktion er påkrævet, skal den nøjagtige model også angives i købsspecifikationen.

Sådan vælger du den passende specifikation

Start med kredsløbets elektriske funktion og afgør, om kablet bærer kontrol-, overvågnings-, feedback- eller hjælpesignaler. Bekræft derefter det nødvendige ledertværsnit og kernemængde. Til projekter med elektrisk interferens skal du overveje en afskærmet konstruktion; til udsatte ruter, hvor mekanisk beskyttelse er vigtig, kan en pansret version være mere passende.

For større kontrolsystemer kan reservere yderligere kerner give kapacitet til fremtidige kredsløbsændringer. Tabellen viser et forslag på 10%-20% reservekerne, mens valg af tværsnit bør kontrolleres i forhold til faktisk belastning, kredsløbslængde, spændingsfald og installationsforhold. En større leder bør ikke vælges udelukkende fordi projektet har et større antal kontrolpunkter.

FAQ

1. Hvilken standard bruges til dette kabel?

Specifikationen for produktreferencerne GB/T 9330-2020 for plastisolerede styrekabler. For eksportordrer skal IEC-krav og destinationsmarkedsstandarder bekræftes i henhold til den faktiske anvendelse og kabelkonstruktion.

2. Hvilke kernemængder og lederstørrelser er tilgængelige?

Det listede udvalg dækker 2 til 61 ledere og ledertværsnit fra 0,5 til 10 mm². Fælles kernemængder omfatter 4, 7, 10, 14, 19, 24 og 37 kerner, mens 0,75, 1,0, 1,5 og 2,5 mm² er angivet som almindelige tværsnit.

3. Findes en afskærmet version til applikationer med elektrisk interferens?

Ja. KVVP- og KVVRP-konstruktioner kan specificeres med flettet afskærmning ved den anførte dækningsgrad på mindst 80 %. KVVP2 bruger kobbertapeindpakning. Den passende afskærmningsstruktur afhænger af interferenskilden og installationsmiljøet.

4. Hvad er drifts- og lægningstemperaturkravene?

De medfølgende tekniske data angiver en maksimal langsigtet tilladt driftstemperatur på 70 ℃ og en konventionel omgivelsestemperatur på mindst 0 ℃. Hvis installation under 0℃ er påkrævet, er kabelforvarmning angivet i tabellen. Specielle lavtemperaturkonstruktioner bør bekræftes separat til koldere miljøer.

5. Kan kablet bruges til direkte nedgravning?

Den medfølgende specifikation angiver en minimum direkte nedgravet lægningsdybde på 0,7 m og kræver beskyttelse mod udvendige mekaniske skader. Selve kabelkonstruktionen bør kontrolleres mod jordbundsforhold, mekanisk eksponering, fugt og projektets installationskrav før direkte nedgravning.

6. Hvilke oplysninger skal oplyses, når du anmoder om et tilbud?

For en nøjagtig specifikationskontrol skal du angive den nødvendige kernemængde, ledertværsnit, nominel spænding, kabellængde, lægningsmetode og installationsmiljø. Hvis afskærmning, kobbertapeindpakning, ståltapearmering eller en brandsikker konstruktion er påkrævet, medtages det tilsvarende krav, så kabelmodellen og den tekniske dokumentation kan matches korrekt.
