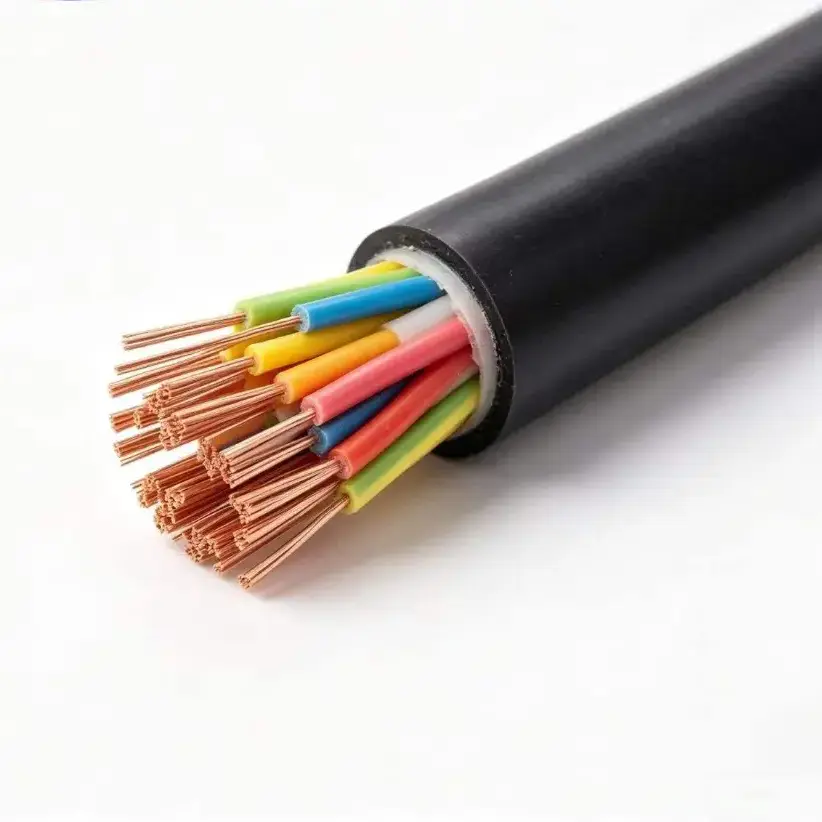

XLPE kobber kontrolkabel

Produktmodeller: KYJV, KYJVP, KYJV22, KYJY osv.

XLPE kobberkontrolkabel bruges til lavspændingsstyring, instrumentering og signalkredsløb, hvor isoleringssystemet skal kunne klare forhøjede driftstemperaturer. Standardkonstruktionen kombinerer iltfri kobberledere med høj renhed med XLPE-isolering og en ydre PVC-kappe, med pansrede, afskærmede og ståltape-pansrede konfigurationer til forskellige installationsforhold.

De medfølgende tekniske data specificerer en mærkespænding på 450/750V, en maksimal langtidsdriftstemperatur på 90 °C og standardledertværsnit fra 0,75 til 6 mm². Afhængigt af kredsløbet og lægningsmetoden kan kablet leveres med solide eller fleksible ledere, flere kernekonfigurationer, afskærmning, armering eller WDZ lav-røg nul-halogen konstruktion.

Produktspecifikation, dimensioner og tekniske parametertabel

Konstruktion og elektriske egenskaber

1. XLPE Isolering

Tværbundet polyethylen danner det primære isoleringslag. Den medfølgende specifikation giver en maksimal langtidsdriftstemperatur på 90 °C og en kortvarig overbelastningstolerance på 130 °C. Dette temperaturområde er en af ​​hovedårsagerne til at overveje XLPE-isolering, når en kontrolinstallation kan fungere over de typiske betingelser for almindelige PVC-isolerede ledninger.

2. Kobberlederindstillinger

Lederen er specificeret som 99,99 % højrent iltfrit kobber. KYJV bruger en klasse 1 solid leder, mens KYJVR er opført med en klasse 5 fleksibel leder. Lederkonstruktionen kan derfor tilpasses til faste ledninger eller installationer, hvor der kræves yderligere fleksibilitet.

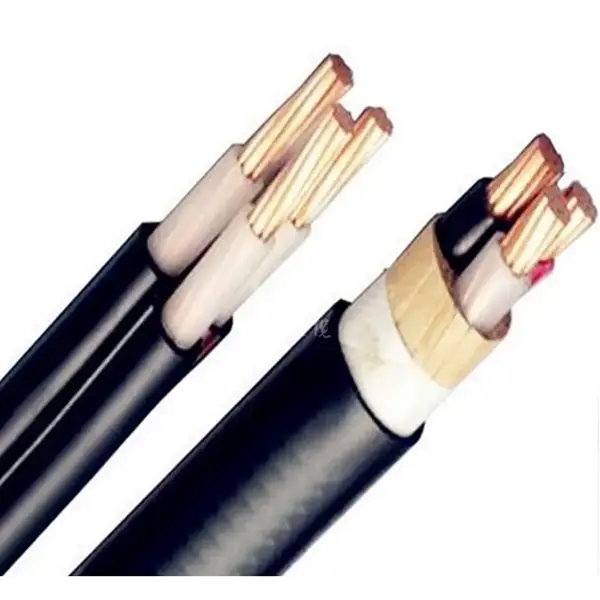

3. PVC-kappe og funktionelle varianter

Standard ydre kappe er PVC, med en WDZ lav-røg nul-halogen version tilgængelig som en opgraderet mulighed. Afskærmet KYJVP tilføjer kobberflettet afskærmning, mens KYJV22 bruger stål-tape panser til applikationer, der kræver yderligere mekanisk beskyttelse. Disse varianter gør det muligt at tilpasse kabelkonstruktionen til den omgivende installation i stedet for at bruge én konfiguration til hvert projekt.

Valg af den rigtige konfiguration

Kernemængden skal svare til antallet af kontrol-, instrumenterings- eller beskyttelseskredsløb, der betjenes af kablet. Standardområdet dækker 2 til 61 ledere, mens ledertværsnit varierer fra 0,75 til 6 mm². The required conductor size should be determined from the circuit load, permissible voltage drop and installation conditions rather than selected solely by the number of cores.

Installationsbetingelser afgør, om der er behov for yderligere beskyttelse. Upansret KYJV eller KYJVR er beregnet til kabelbakker, indendørs ledninger og faste kabelrender. KYJVP kan overvejes, hvor elektromagnetisk interferens er et problem, mens KYJV22 er beregnet til specificerede installationer, der kræver stålbåndsarmering og mekanisk beskyttelse. De medfølgende minimumsværdier for bøjningsradius bør også tages i betragtning under fræsningen.

Typiske applikationer

1. Energi og elektrisk udstyr

Kablet kan bruges til lavspændingsstyring og signalledninger forbundet med PV-udstyr, energilagringssystemer, invertere, elektriske kabinetter og relateret udstyr. XLPE-isolering giver det specificerede 90 °C langsigtede driftstemperaturområde til installationer, hvor omgivelses- eller udstyrstemperaturer kræver dette niveau af isoleringsydelse.

2. Industriel automatisering

Styreskabe til værktøjsmaskiner, pumper, ventilatorer, PLC-systemer og procesudstyr kan kræve multi-core styreledninger med forskellige leder- og installationskonfigurationer. Fleksible lederversioner kan forenkle routing omkring udstyrsterminaler og -skabe, mens afskærmede versioner er tilgængelige til kredsløb, hvor elektromagnetisk interferens skal behandles.

3. Kommunal og bygningsinfrastruktur

Kabelsortimentet kan bruges i underjordiske forsyningstunneller, kabelgrave, bygningselektriske systemer og andre faste lavspændingskontrolinstallationer. Hvor kabler udsættes for yderligere mekanisk belastning eller kræver direkte nedgravning, giver den pansrede KYJV22-konfiguration en anden installationsmulighed.

4. Power-System kontrol og beskyttelse

Lavspændings sekundære kredsløb i transformerstationer, kraftværker, distributionsrum og elektrisk udstyr kan bruge multi-core styrekabler til signalopsamling, sammenlåsning og udstyrskontrol. Den endelige model skal matches til kredsløbsfunktion, lederstørrelse, afskærmningskrav og installationsmetode.

5. Eksportudstyr og ingeniørprojekter

For eksportorienteret elektrisk udstyr og ingeniørprojekter bør kabelspecifikationen bekræftes i forhold til de gældende projektkrav før produktion. Dokumentation, leveringslængde, rulletype og eventuelle nødvendige kontrolregistreringer kan specificeres sammen med kabelmodel og konstruktion.

Teknisk kontrol før bestilling

For et projekttilbud omfatter de grundlæggende oplysninger normalt kabelmodel, mærkespænding, lederklasse, tværsnit, kernemængde og påkrævet længde. Hvis kablet skal føres i nærheden af ​​udstyr, der genererer elektromagnetisk interferens, skal afskærmningskravet angives separat. Direkte nedgravning eller udsat installation bør også identificeres, så behovet for panser kan vurderes.

For eksportordrer skal emballage og dokumentation bekræftes på tilbudsstadiet. Den medfølgende specifikation viser plastspoler og fumigerede træruller sammen med tilpassede leveringslængder. Særlige krav såsom WDZ lav-røg nul-halogen konstruktion eller kulde-resistente versioner bør også specificeres før produktion.

FAQ

1. Hvilke standarder er specificeret for dette kabel?

De medfølgende produktdata angiver GB/T 9330 som den nationale standard. Hvis et oversøisk projekt kræver yderligere standarder, certifikater eller inspektionsdokumenter, skal disse krav bekræftes i henhold til destinationsmarkedet og projektspecifikationen.

2. Hvilke lederstørrelser og kernemængder er tilgængelige?

Standard ledertværsnit er 0,75, 1,0, 1,5, 2,5, 4 og 6 mm². Standard kernekonfigurationer spænder fra 2 til 61 kerner, inklusive flere mellemliggende kernetællinger. Specielle kernemængder kan fremstilles efter projektkrav.

3. Hvad er driftstemperaturen for XLPE-isoleringen?

De medfølgende tekniske data angiver en maksimal langtidsdriftstemperatur på 90 °C og en kortvarig overbelastningstolerance på 130 °C. Standard minimum lægningstemperatur er ≥0 °C, mens en kuldebestandig version er angivet til direkte installation ved -30 °C.

4. Hvornår er en skærmet eller pansret version påkrævet?

Afskærmet KYJVP kan overvejes, når elektromagnetisk interferens skal kontrolleres i signal- eller styrekredsløbet. Pansrede KYJV22 er beregnet til lægningsforhold, der kræver yderligere mekanisk beskyttelse, inklusive specificeret direkte underjordisk nedgravning. Minimumskravene til bøjningsradius er forskellige for ikke-pansrede, afskærmede og pansrede konstruktioner.

5. Hvilke elektriske test er specificeret før levering?

Den medfølgende specifikation angiver en isolationsmodstand på ≥1000 MΩ·km ved 20 °C og et færdigt produkt modstå spændingstest på 3000V/5min uden nedbrud. Tabellen angiver også fuld kontrol før levering. Eventuelle projektspecifikke inspektions- eller tredjepartstestkrav skal bekræftes før produktion.

6. Kan leveringslængden og kabelkonstruktionen tilpasses?

Ja. De leverede data viser tilpassede leveringslængder med en angivet længdetolerance på ±0,5%. Specielle kernemængder, fleksibel lederkonstruktion, afskærmning, armering, WDZ lav-røg nul-halogen konstruktion og kuldebestandige versioner kan specificeres i henhold til projektets krav.
