Kobber PVC flammehæmmende kontrolkabel

Produktmodeller: ZR-KVV nemlig Z(A、B、C、D)-KVV, ZR-KVVP nemlig Z(A、B、C、D)-KVVP, ZR-KVV22 nemlig Z(A、B、C、D)-KVV22 osv.

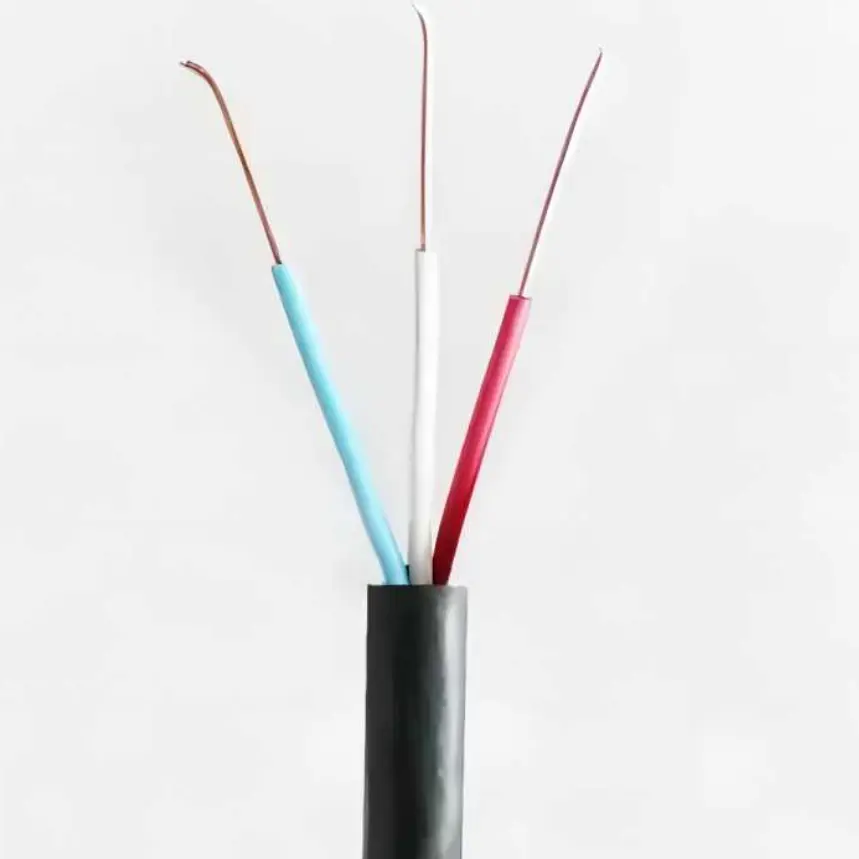

Kobber PVC flammehæmmende kontrolkabel er et 450/750V styrekabel, der bruger iltfri kobberledere med høj renhed, glimmertape og flammehæmmende PVC-isolering og -kappe. Klasse 1 solide, Klasse 2-strengede og Klasse 5 fleksible lederkonstruktioner er tilgængelige til forskellige ledningsforhold. Kablet er beregnet til styring, overvågning og hjælpekredsløb i industrianlæg, bygninger og andre lavspændingselektriske systemer, hvor der kræves flammehæmmende og brandhæmmende ydeevne.

Kabelkonstruktionen kan også inkludere valgfri kobbertrådsfletning eller kobbertapeafskærmning med kernemængder fra 2 til 61 ledere. Udvælgelsen kan derfor baseres på ledertype, tværsnit, kernemængde, afskærmningskrav, installationsmetode og de gældende brandkrav til projektet.

Produktspecifikationer Dimensioner og tekniske parametertabel

Konstruktion og ydeevne

Ledningsmuligheder for forskellige ledningsforhold

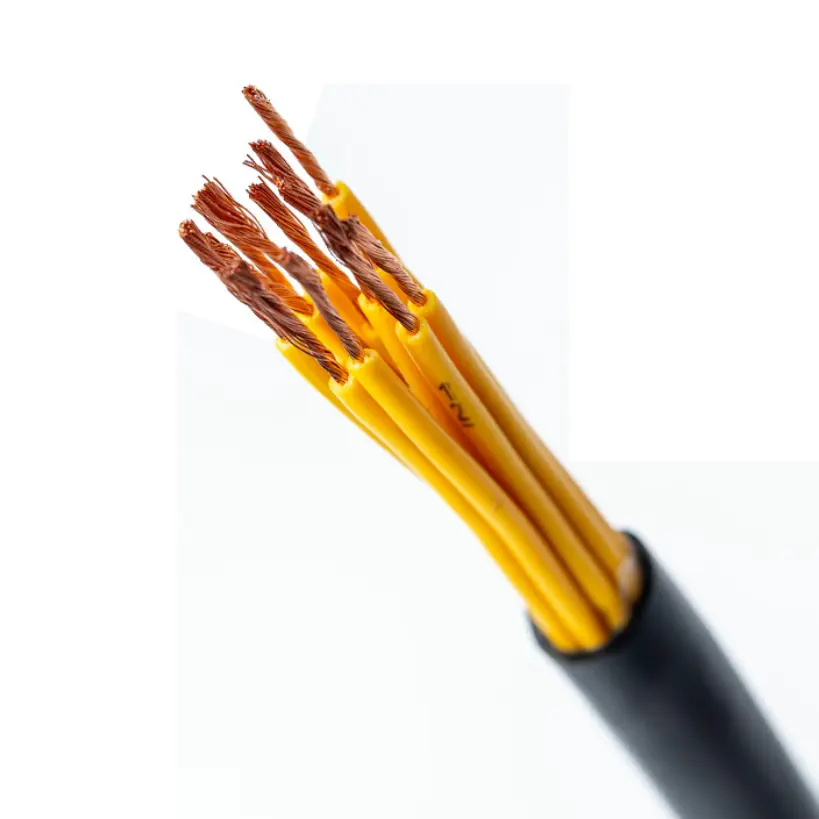

Kablet fås med solide, flertrådede eller fleksible kobberledere. Solide og flertrådede konstruktioner kan anvendes, hvor kabelruten er relativt fast, mens fleksible ledere er mere bekvemme til skabsledninger, udstyrstilslutninger og installationer, der kræver lettere kabelhåndtering. Den passende lederkonstruktion skal vælges i henhold til installationsmetoden og de mekaniske krav.

Glimmertape og PVC-isolering

Glimmertape danner det brandsikre lag omkring lederen, mens PVC giver den primære elektriske isolering. Yderkappen er også lavet af flammehæmmende PVC. Denne kombination giver kablet både en defineret brandsikker konstruktion og flammehæmmende egenskaber for den gældende kabelkonfiguration.

Valgfri afskærmning

For kredsløb, hvor elektromagnetisk interferens skal tages i betragtning, kan kobbertrådsfletning eller kobbertapeindpakning specificeres som afskærmningslaget. Den anførte afskærmningsdækningsgrad er ≥80 %. Afskærmet konstruktion bør vælges i henhold til signaltype, omgivende elektrisk udstyr og installationsmiljø.

Hvor kablet opfylder praktiske ledningskrav

Kobber PVC flammehæmmende kontrolkabel kan konfigureres til både faste og mere fleksible kontrolledningsforhold. Dette reducerer behovet for at vælge helt andre lederkonstruktioner, når et projekt indeholder styreskabe, udstyrstilslutninger og faste kabelføringer inden for samme elsystem.

For kredsløb, der bærer kontrol- og overvågningssignaler, er ledermodstand en vigtig specifikation snarere end blot en materialebeskrivelse. Den tekniske tabel angiver kravene til isolationsmodstand, modstå spænding og ledermodstand, der kan bruges til teknisk bekræftelse inden bestilling.

Hvor brandsikring er en del af det elektriske design, bør kablets brandhæmmende og brandhæmmende egenskaber vurderes sammen med kabelføring, støttemetoder og kravene til det komplette brandsikringssystem. Kabelydelse bør ikke betragtes uafhængigt af installationsmetoden.

Applikationsscenarier

1. Brandbeskyttelsessystemer: Brandbeskyttelseskontrolskabe, alarmrelaterede kredsløb, røgudsugningsudstyr og brandvandspumpekontrolsystemer.

2. Strømfaciliteter: Elektriske styreskabe, generatorsæts hjælpekredsløb og kontrol- eller signalledninger i strømfordelingsrum.

3. Industriel automatisering: Styresystemer til produktionslinjer, maskineri og procesudstyr, hvor der kræves en brandhæmmende kabelkonstruktion.

4. Bygningselektriske systemer: Elevatorkontrolsystemer, centralt klimaanlæg, maskinrum i kælderen og andre bygningsautomatiseringsapplikationer.

5. Generelt industrielt udstyr: Spildevandsrensningsudstyr, tørreledninger, værktøjsmaskiner og andre hjælpekontrolkredsløb.

Kvalitet og teknisk verifikation

For teknisk indkøb omfatter de vigtigste verifikationspunkter lederkonstruktion, ledertværsnit, PVC-isoleringstykkelse, isolationsmodstand, modstå spænding, ledermodstand, afskærmningskonfiguration og de specificerede brandydelseskrav. Disse parametre giver et mere praktisk grundlag for produktaccept end generelle beskrivelser af kabelkvalitet.

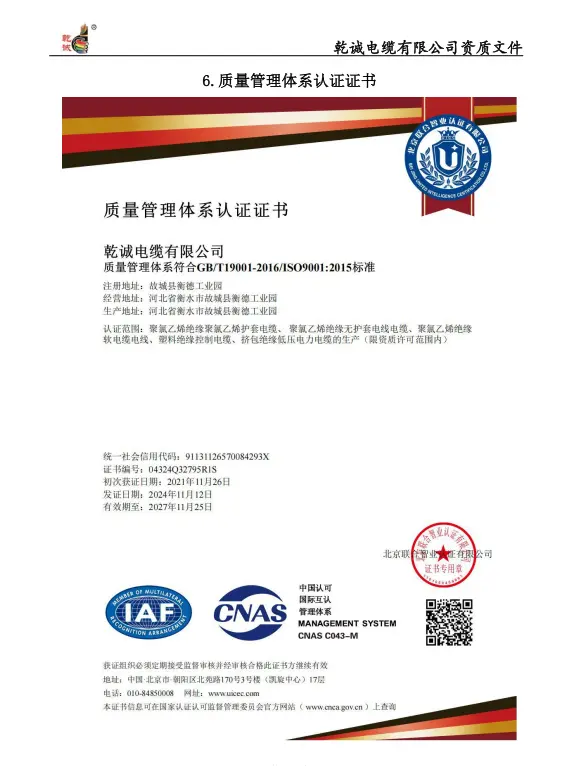

Qiancheng kan levere de gældende produktspecifikationer og teknisk dokumentation i henhold til den bestilte kabelkonfiguration. For ingeniør- og eksportprojekter bør krav til testrapporter, certifikater, inspektionsoptegnelser, emballage og kabellængde bekræftes før produktion.

Vejledning til valg af specifikationer

Dirigent Tværsnit

Det tilgængelige ledertværsnit er 0,5 mm² til 10 mm². Valget bør baseres på kredsløbsfunktionen, elektrisk belastning, tilladt ledermodstand og gældende installationskrav.

Kernemængde

Standardkonfigurationen dækker 2 til 61 kerner. Kernemængden bør bestemmes ud fra antallet af kontrol-, overvågnings- og hjælpekredsløb, der kræves af udstyret eller projektet.

Krav til afskærmning

Hvor signalinterferens er et problem, kan kobbertrådsfletning eller kobbertapeafskærmning overvejes. Den påkrævede afskærmningsmetode skal bekræftes i henhold til kravene til det elektriske miljø og kontrolsystemet.

Brand ydeevne

Den tekniske tabel specificerer en brandeksponeringstilstand på ikke mindre end 830 ℃ i 90 minutter og flammehæmmende krav i henhold til GB/T 19666. Den påkrævede testtilstand og dokumentation skal bekræftes i forhold til den faktiske projektspecifikation før ordreafgivelse.

FAQ

1. Hvilke standarder er specificeret for dette kabel?

De tekniske data refererer til GB/T 9330 for DC-ledermodstand og GB/T 19666 for de anførte flammehæmmende krav. Enhver yderligere certificering eller testdokumentation, der kræves til et eksportprojekt, skal bekræftes i henhold til den bestilte kabelkonfiguration.

2. Hvilke lederkonstruktioner er tilgængelige?

Kablet kan konfigureres med solide stive ledere eller flerstrengede fleksible ledere. Den passende konstruktion afhænger af, om installationen er fast, ført gennem et styreskab eller kræver større fleksibilitet under installationen.

3. Hvilke tværsnit og kernemængder er tilgængelige?

De anførte ledertværsnit spænder fra 0,5 mm² til 10 mm², med kernemængder fra 2 til 61 ledere. Den endelige kombination skal bekræftes i henhold til kredsløbsdesignet og kabelkonfigurationen.

4. Kan kablet skærmes?

Ja. Kobbertrådsfletning eller kobbertapeindpakning kan specificeres som et valgfrit afskærmningslag med en anført afskærmningsdækningsgrad på ≥80 %.

5. Hvor er dette kobber PVC flammehæmmende kontrolkabel almindeligt anvendt?

Det bruges til kontrol, overvågning og hjælpekredsløb i brandsikringssystemer, kraftanlæg, industrielt automationsudstyr, bygningselektriske systemer og andre industrielle applikationer, hvor de specificerede flammehæmmende og brandmodstandsdygtige egenskaber er påkrævet.

6. Hvilke oplysninger er nødvendige for et tilbud?

Angiv den påkrævede model, ledertype, tværsnit, kernemængde, krav til afskærmning, kabellængde, installationsmiljø og gældende krav til brandydelse. Eventuelle påkrævede inspektionsrapporter, certifikater eller eksportdokumentation bør også specificeres på forhånd.
