Højtemperaturkontrolkabel

Grundmodeller: KGG, KFF osv. Isoleringsmateriale: silikonegummi eller fluorplast.

Højtemperaturkontrolkabel er et specialkabel til transmission af kontrol- og overvågningssignaler i arbejdsmiljøer med høje temperaturer. Den bruger iltfrit kobber af høj renhed som leder, med silikonegummi eller fluoroplastisk isolering og valgfri afskærmning og beskyttende kappestrukturer. Den flerstrengede leder giver fleksibilitet til udstyrsledninger, mens isolerings- og kappematerialerne kan vælges i henhold til driftstemperaturen og de omgivende forhold.

Denne konstruktion er beregnet til applikationer, hvor temperaturmodstand er en vigtig del af kabelvalg. Typiske anvendelser omfatter metallurgi, varmebehandling, industrielle ovne, termisk behandlingsudstyr og andre industrielle kontrolsystemer. Den faktiske kabelspecifikation skal vælges i henhold til kontinuerlig temperatur, spidstemperatur, elektriske krav, installationsforhold og udsættelse for olie, fugt eller korrosive medier.

Produktspecifikationer Dimensioner og tekniske parametertabel

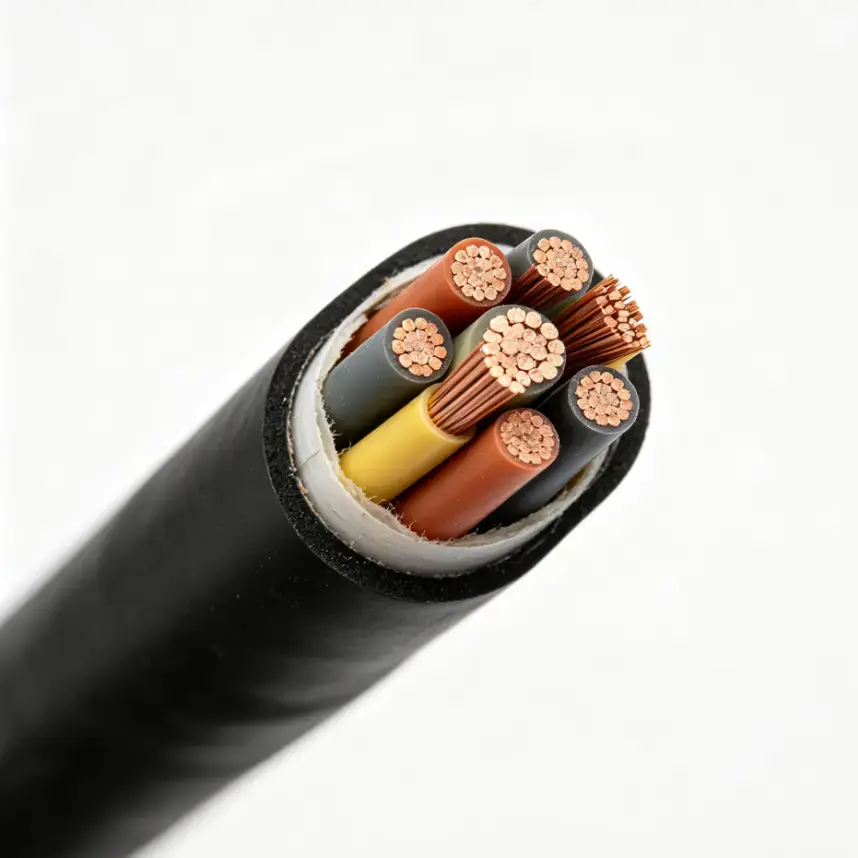

Materiale og konstruktion

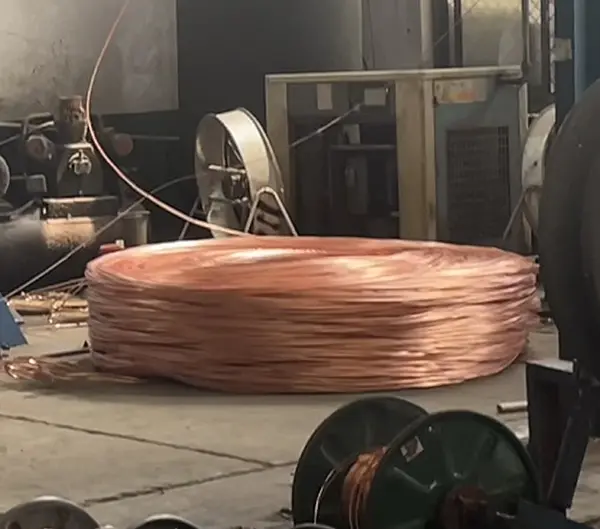

1. Højren iltfri kobberleder

Lederen er lavet af højrent iltfrit kobber i en flerstrenget fleksibel konstruktion. Sammenlignet med en stiv solid leder er den strengede struktur mere velegnet til at føre rundt i udstyr og styreskabe. Det tilgængelige ledertværsnit er 0,5 mm² til 10 mm² i henhold til det angivne specifikationsområde.

2. Silikonegummi eller fluoroplastisk isolering

Silikonegummi og fluorplast giver temperaturbestandige isoleringsmuligheder til forskellige driftsforhold. Materialevalg bør tage hensyn til den kontinuerlige arbejdstemperatur, kortvarig temperatureksponering, mekaniske krav og omgivende miljø frem for temperaturen alene.

3. Valgfri afskærmning til styrekredsløb

Kablet kan udstyres med kobbertrådsfletning eller kobbertapeindpakning, når afskærmning er påkrævet. Den specificerede afskærmningsdækningsgrad er ≥80 %. Afskærmning er især relevant, hvor kontrol- eller overvågningskredsløb er installeret tæt på udstyr, der kan generere elektrisk interferens.

4. Flere kappemateriale muligheder

Den ydre kappe kan bruge højtemperaturbestandig lav-røg halogenfri flammehæmmende PVC, silikonegummi, fluoroplastisk eller nitril kappeblanding. Den tilgængelige konstruktion giver forskellige kombinationer af temperaturbestandighed og modstandsdygtighed over for olie, syre, alkali og andre industrielle forhold.

Overvejelser om ydeevne og anvendelse

Arbejdstemperaturen for et styrekabel bestemmes af den komplette kabelkonstruktion, inklusive leder, isolering, kappe og installationsforhold. Af denne grund bør temperaturkvalitet, miljøeksponering og elektriske krav bekræftes sammen, før du vælger en specifikation.

1. Langsigtede og kortsigtede temperaturkrav

De tilgængelige langsigtede driftstemperaturgrader er 90 ℃, 180 ℃ og 200 ℃. Afhængigt af den valgte konstruktion kan kortvarig spidstemperatur nå 250 ℃ til 280 ℃. Silikonegummi og FEP fluoroplastiske versioner kan også modstå temperaturer ned til -60 ℃. Den valgte kvalitet skal svare til udstyrets faktiske temperaturprofil.

2. Elektrisk ydeevne for kontrol- og overvågningskredsløb

Den iltfri kobberleder giver den nødvendige elektriske vej til kontrol- og overvågningssignaler, mens isolationsmodstand og modstå spænding giver målbare elektriske ydeevneindikatorer. Hvor elektromagnetisk interferens er et problem, kan kobberfletning eller kobbertapeafskærmning specificeres.

3. Modstandsdygtighed over for industrielle arbejdsforhold

Højtemperaturområder kan også indeholde olie, fugt, støv, sure eller basiske stoffer. Skeden bør derfor vælges efter det faktiske omgivende medium. Muligheder for silikonegummi, fluoroplast og nitrilkappe kan overvejes for forskellige kombinationer af temperatur og miljøeksponering.

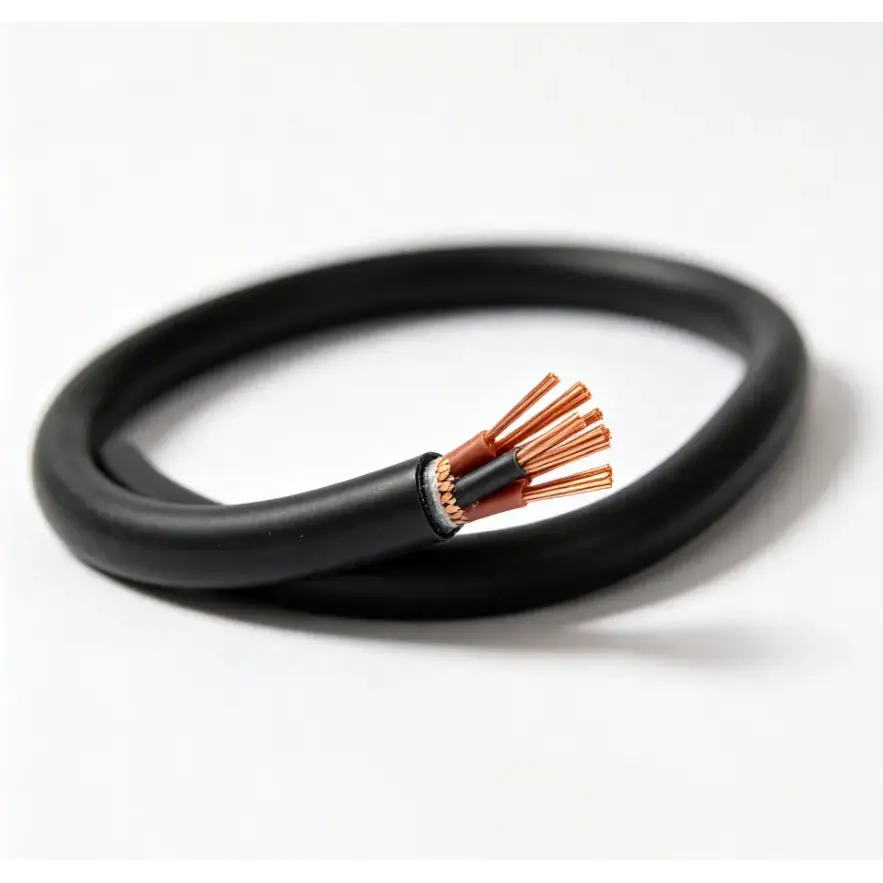

4. Fleksibel installation omkring udstyr

Den flerstrengede lederkonstruktion understøtter fleksibel føring omkring industrimaskiner, styreskabe og termisk udstyr. Kernemængde, ledertværsnit og overordnet kabelkonstruktion bør afstemmes med den tilgængelige installationsplads og kredsløbskrav.

Typiske industrielle applikationer

Dette kabel bruges til styring, overvågning og signalkredsløb i industrielle miljøer, hvor høje temperaturer påvirker kabelvalg. Typiske anvendelser omfatter:

●Metallurgi og metalforarbejdningsudstyr

●Varmebehandlingslinjer og termisk behandlingsudstyr

●Industrielle ovne og varmesystemer

● Højtemperatur produktionsmaskineri

●Industrielle styreskabe og udstyrstilslutninger

● Temperaturovervågning og kontrolkredsløb

● Udstyr udsat for olie, fugt, støv eller ætsende industrielle medier

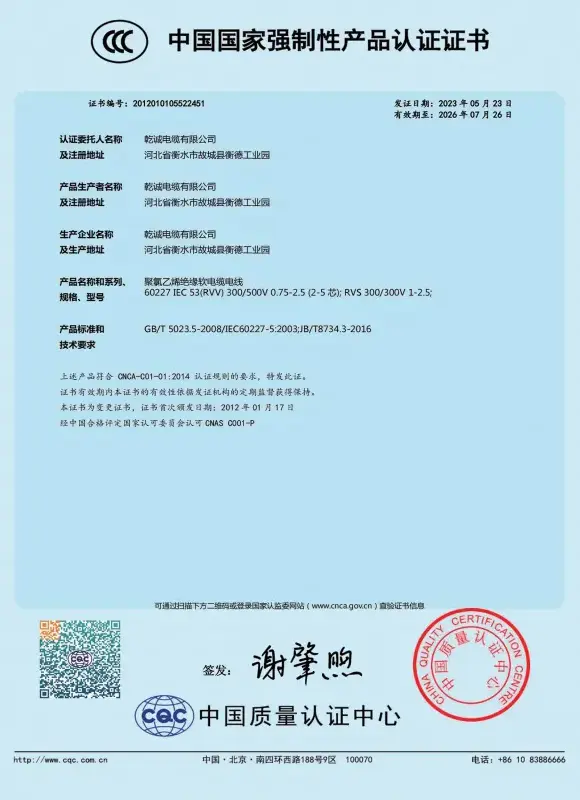

Kvalitetskontrol og teknisk verifikation

Ved indkøb af industrikabler bør produktverifikation fokusere på målbar konstruktion og elektriske parametre. Nøglepunkter omfatter ledermateriale, ledertværsnit, kernemængde, isoleringsmateriale, kappekonstruktion, nominel spænding, isolationsmodstand, ledermodstand og modstå spænding.

Produktionsinspektion kan omfatte dimensionskontrol, ledermodstandstestning, isolationsmodstandstestning og effekt-frekvensmodstandsspændingstest i henhold til den gældende produktspecifikation. For ingeniør- og eksportordrer kan teknisk dokumentation og testregistreringer bekræftes i henhold til de krævede specifikationer og projektbetingelser.

Hvad skal bekræftes før bestilling?

For en højtemperaturkontrolkabelspecifikation skal følgende information bekræftes før tilbud eller produktion:

●Kontinuerlig driftstemperatur og mulig kortvarig spidstemperatur

●Påkrævet ledertværsnit og antal ledere

● Krav til nominel spænding og elektrisk ydeevne

●Om kobberfletning eller kobbertapeafskærmning er påkrævet

●Påkrævet kappemateriale og miljøbestandighed

●Eksponering for olie, syre, alkali, fugt, støv eller ætsende medier

●Påkrævet flammehæmmende eller brandhæmmende ydeevne

●Kabellængde, emballage og krav til teknisk dokumentation

FAQ

1. Hvilken temperatur kan dette højtemperaturkontrolkabel modstå kontinuerligt?

Tilgængelige langsigtede driftstemperaturer inkluderer 90 ℃, 180 ℃ og 200 ℃. Afhængigt af den valgte konstruktion kan kortvarig spidstemperatur nå 250 ℃ til 280 ℃. Silikonegummi og FEP fluoroplastiske versioner kan også modstå lave temperaturer ned til -60 ℃.

2. Hvilket ledermateriale bruges?

Lederen bruger iltfrit kobber af høj renhed i en flerstrenget fleksibel konstruktion. Det tilgængelige ledertværsnit er 0,5 mm² til 10 mm² i henhold til den angivne tekniske specifikation.

3. Kan der tilføjes afskærmning?

Ja. Valgfri afskærmning inkluderer kobbertrådsfletning eller kobbertapeindpakning med en specificeret afskærmningsdækningsgrad på ≥80 %. Afskærmningsstrukturen kan vælges i henhold til kontrolsystemet og det elektromagnetiske miljø.

4. Kan du tilpasse kabelkerner, tværsnit, afskærmning og flammehæmmende kvaliteter?

Ja. Den anførte konstruktion understøtter 2 til 61 ledere og ledertværsnit fra 0,5 mm² til 10 mm². Afskærmning, kappemateriale, flammehæmmende eller brandhæmmende krav og kabellængde kan bekræftes i henhold til applikationen og den tekniske specifikation.

5. Er kablet egnet til olie-, syre- og alkalieksponering?

De tilgængelige kappemuligheder omfatter silikonegummi, fluoroplast, nitrilkappeblanding og højtemperaturbestandig PVC. Hvor olie, syre, alkali, fugt eller ætsende medier er til stede, skal kappematerialet vælges i henhold til det faktiske arbejdsmiljø.

6. Hvilke oplysninger er nødvendige for en bulk udenrigshandelsordre?

Angiv venligst det påkrævede ledertværsnit, kernemængde, driftstemperatur, nominel spænding, skærmningskrav, kappemateriale, kabellængde, anvendelsesmiljø og gældende tekniske standarder. Disse detaljer gør det muligt at bekræfte kabelkonstruktionen og produktionsspecifikationen før tilbud.
