Kobber PVC Flammehæmmende fleksibelt kontrolkabel

Produktmodeller: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Kobber PVC flammehæmmende fleksibelt kontrolkabel kombinerer snoede kobberledere med PVC-isolering og en ydre kappe for at give en fleksibel løsning til kontrol- og signalledninger. Dens flammehæmmende kabelkonstruktion er beregnet til at begrænse flammeudbredelsen, mens det fleksible lederarrangement tillader, at kablet lettere kan føres rundt i styreskabe, udstyrsterminaler og kompakte ledningsrum.

Dette kabel er almindeligvis specificeret til brandbeskyttelseskontrolkredsløb, industriel automation, kraftudstyr, mekaniske og elektriske systemer og metallurgiske maskiner. Den passende specifikation afhænger af den nødvendige kernekonfiguration, lederstørrelse, installationsforhold og de flammehæmmende krav, der er defineret for applikationen.

Produktspecifikationer Dimensioner og tekniske parametertabel

Konstruktion og flammehæmmende ydeevne

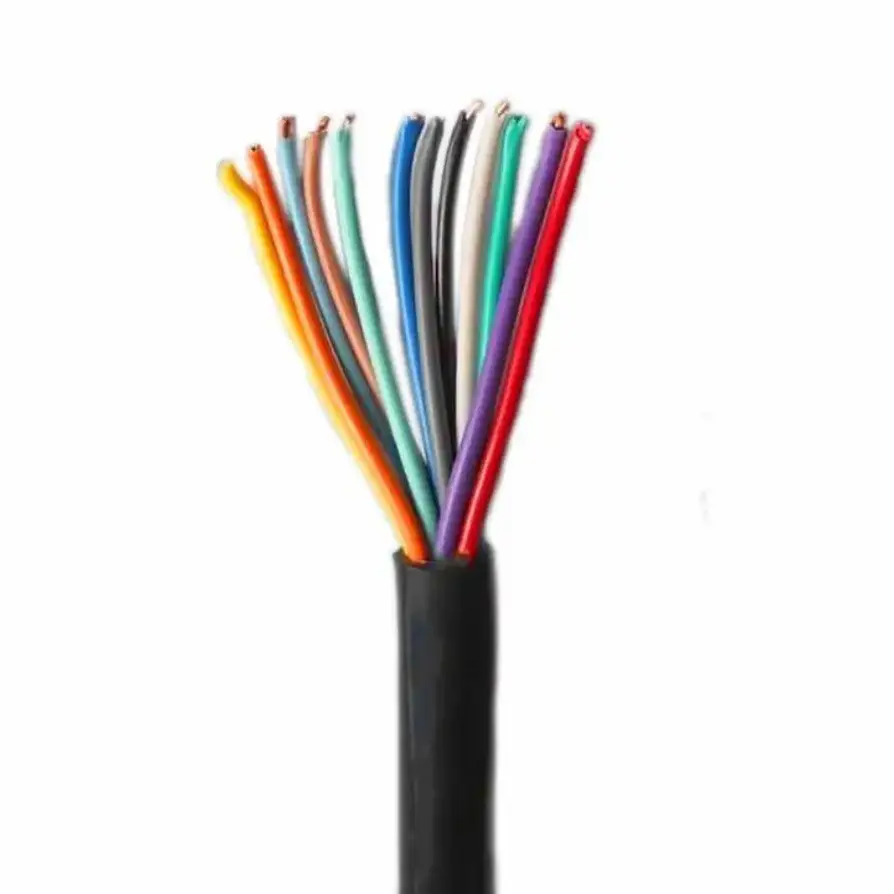

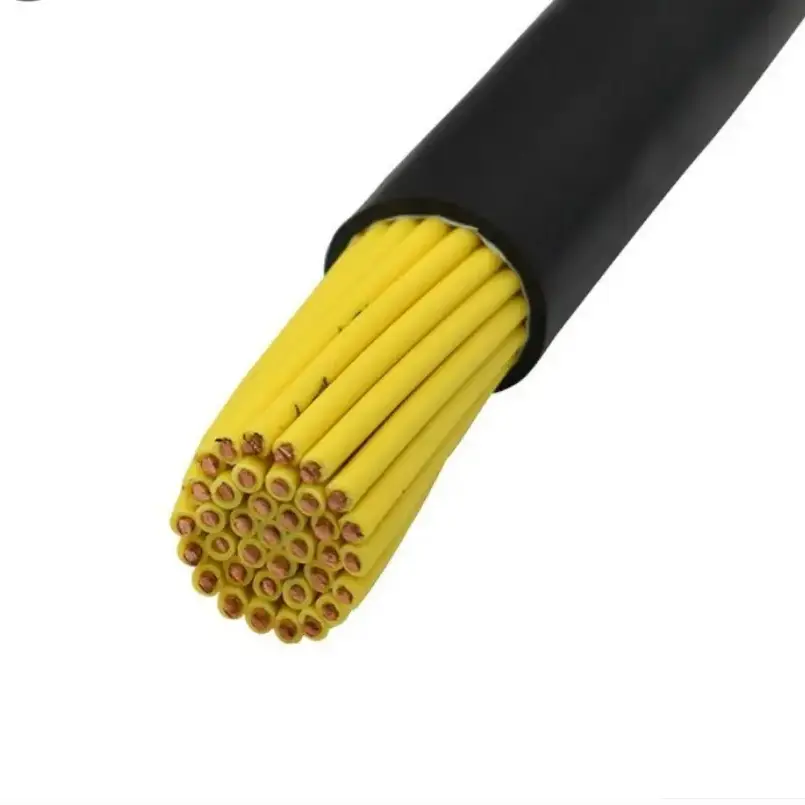

Flerstrengs fleksibel kobberleder

Kablet bruger en flerstrenget kobberlederkonstruktion frem for en solid leder. De mindre individuelle ledertråde giver større fleksibilitet, hvilket er nyttigt ved føring af styrekabler gennem skabe, ledninger, udstyrsskabe og andre steder, hvor installationspladsen er begrænset.

PVC isolering og kappe

PVC anvendes til isolering og ydre beskyttelseslag. Isoleringstykkelsen varierer i henhold til det nominelle ledertværsnit, med de tilsvarende værdier anført i den tekniske tabel. Den valgte isoleringsstruktur giver elektrisk adskillelse og beskyttelse til kontrol- og overvågningskredsløb under normal service.

Flammehæmmende kabelkonstruktion

Det flammehæmmende PVC-materiale er beregnet til at reducere flammeudbredelsen langs kablet, når det udsættes for en antændelseskilde. Flammehæmmende ydeevne bør evalueres i henhold til de gældende kabelspecifikationer og testkrav i stedet for at blive behandlet som det samme som brandmodstandsevne.

Hvorfor den fleksible konstruktion betyder noget i styreledninger

Kobber PVC flammehæmmende fleksibelt kontrolkabel kombinerer en flerstrenget lederstruktur med PVC-isolering og kappe, hvilket gør det velegnet til kontrolledninger, hvor routingfleksibilitet er vigtig. Konstruktionen kan forenkle kabelarrangementet inde i styreskabe og omkring udstyrskomponenter sammenlignet med mindre fleksible kabeldesigns.

Til projekter, der involverer flere styrekredsløb, gør de tilgængelige kernekonfigurationer det muligt at vælge kablet i henhold til antallet af signaler eller kontrolfunktioner, der kræves. Ledertværsnittet bør bestemmes ud fra de elektriske krav til kredsløbet snarere end ud fra kernemængden alene.

For installationer med brandsikkerhedskrav kan den flammehæmmende egenskab tages i betragtning sammen med installationsmiljøet, kabelgruppering, fremføringsmetode og den gældende projektstandard. Disse faktorer bør bekræftes inden endelige specifikationsvalg.

Applikationsscenarier

Brandsikringssystemer

Anvendes til kontrol- og signalkredsløb i brandbeskyttelseskontrolskabe, brandalarmkoblingsudstyr og relaterede mekaniske systemer såsom røgudsugningsudstyr.

Strøm- og energiudstyr

Velegnet til styreskabe, generatorrelaterede styrekredsløb, udstyr til strømfordelingsrum og andre lavspændingsstyringsapplikationer, hvor der kræves fleksible ledninger.

Metallurgisk og industriel produktion

Kan bruges i automatiske styresystemer til produktionslinjer, udstyrsstyreskabe og signalkredsløb i industrielle miljøer. Omgivelsestemperatur og eksponering for olie, fugt eller kemikalier bør tages i betragtning ved udvælgelsen.

Bygning af mekaniske og elektriske systemer

Anvendelig til styreledninger til centralt klimaanlæg, bygningsmekaniske og elektriske systemer, underjordiske udstyrsrum og andre bygningsserviceinstallationer.

Generel industriel automatisering

Anvendes i styreskabe, automatiseret produktionsudstyr, mekanisk udstyr og andre industrielle systemer, hvor flere kontrol- eller overvågningssignaler skal ledes gennem begrænsede installationsrum.

Kvalitets- og specifikationsverifikation

For et styrekabel bør kvalitetskontrol fokusere på målbar konstruktion og elektriske parametre. Ledertværsnit, maksimal enkelttrådsdiameter, PVC-isoleringstykkelse og DC-ledermodstand kan kontrolleres i forhold til den aftalte specifikation før produktion og forsendelse.

For bulk engineering-ordrer skal model, kernemængde, ledertværsnit, kabellængde og gældende flammehæmmende krav bekræftes på forhånd. Teknisk dokumentation og inspektionsoptegnelser kan matches med den bestilte specifikation, hvor det kræves af projektet.

Vejledning til valg af specifikationer

Når du vælger kablet til et automatisk styringsprojekt, skal flere parametre overvejes sammen:

1. Ledertværsnit: Vælg i henhold til den elektriske belastning og krav til styrekredsløbet.

2. Kernemængde: Match antallet af kerner med de nødvendige kontrol- og overvågningsfunktioner, med yderligere kerner i betragtning, hvor projektdesignet kræver det.

3. Installationsmetode: Bekræft, om kablet skal føres inde i et styreskab, gennem ledning, på en kabelbakke eller direkte til udstyr.

4. Flammehæmmende krav: Bekræft den påkrævede flammehæmmende klasse eller gældende teststandard for projektet.

5. Miljøforhold: Overvej omgivelsestemperatur, fugt, olie, kemikalier, mekanisk bevægelse og tilgængeligt bøjningsrum.

6. Leveringskrav: Bekræft kabellængde, emballage, mærkning, dokumentation og eventuelle inspektionskrav før bulkproduktion.

FAQ

1. Har dette kobber PVC flammehæmmende fleksible kontrolkabel en flammehæmmende ydeevne?

Ja. Kablet bruger flammehæmmende PVC-isolering og kappematerialer designet til at hjælpe med at begrænse flammeudbredelsen. Den nøjagtige flammehæmmende ydeevne skal bekræftes i henhold til den specificerede kabelkonstruktion og gældende testkrav.

2. Hvorfor er kablet egnet til ledningsføring i smalle styreskabe?

Den flerstrengede lederstruktur giver større fleksibilitet end en solid leder med samme nominelle tværsnit. Dette kan gøre routing og afslutning lettere, hvor den tilgængelige installationsplads er begrænset.

3. Hvilke tværsnit og kernemængder er tilgængelige?

De anførte tværsnit er 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² og 6 mm². De anbefalede kernemængder omfatter 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 og 61 kerner. Brugerdefinerede kernemængder kan diskuteres i henhold til projektets krav.

4. Kan kablet tilpasses til specielle kernemængder eller længder?

Ja. Brugerdefinerede kernemængder og kabellængder kan diskuteres i henhold til projektspecifikationen. Ledertværsnittet, installationsforhold, flammehæmmende krav og påkrævet dokumentation skal bekræftes før produktion.

5. Hvor er denne type kabel almindeligt anvendt?

Typiske anvendelser omfatter brandsikringsskabe, strøm- og energiudstyr, metallurgiske produktionslinjer, bygningsmekaniske og elektriske systemer, automatiseret produktionsudstyr og industrielle styreskabe.

6. Hvilke oplysninger er nødvendige for et tilbud?

Angiv venligst den påkrævede model, ledertværsnit, kernemængde, kabellængde, installationsmiljø og gældende flammehæmmende krav. Projekttegninger eller tekniske specifikationer kan også leveres, når de er tilgængelige, så kabelkonstruktionen kan kontrolleres inden tilbud og produktion.
