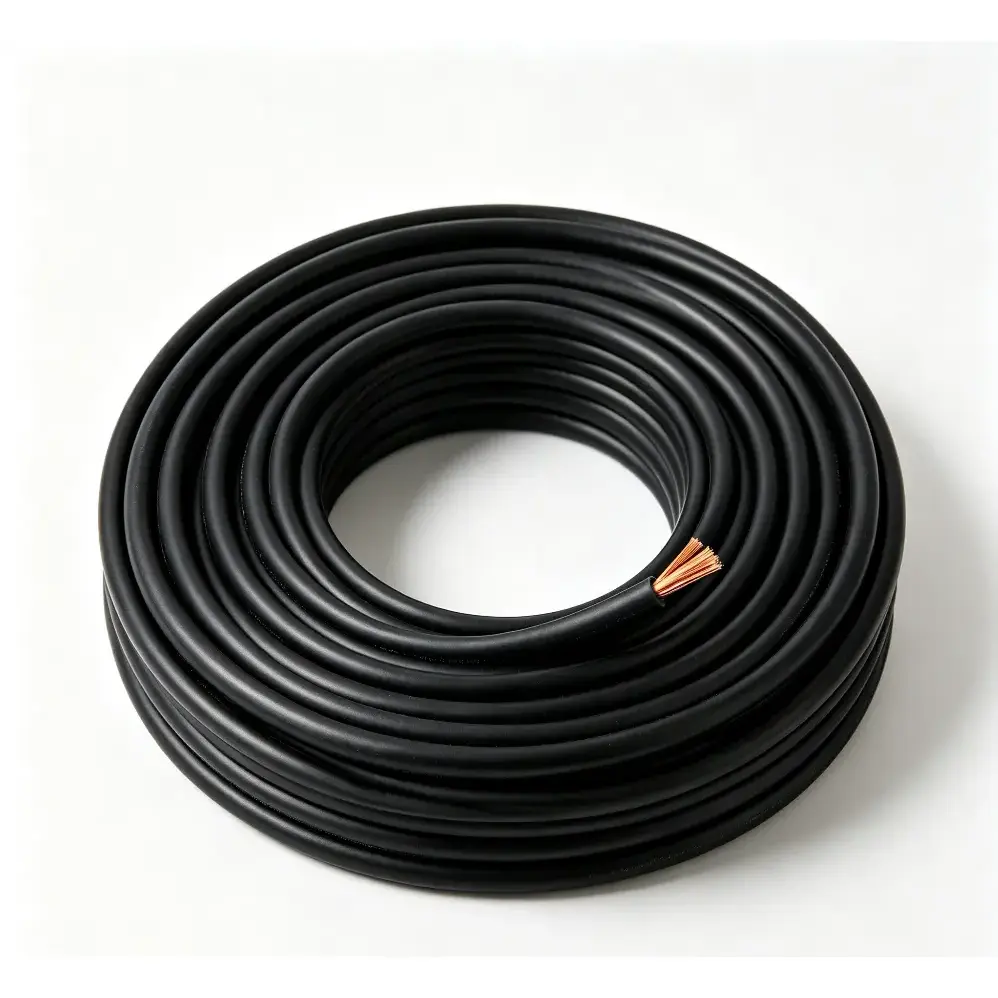

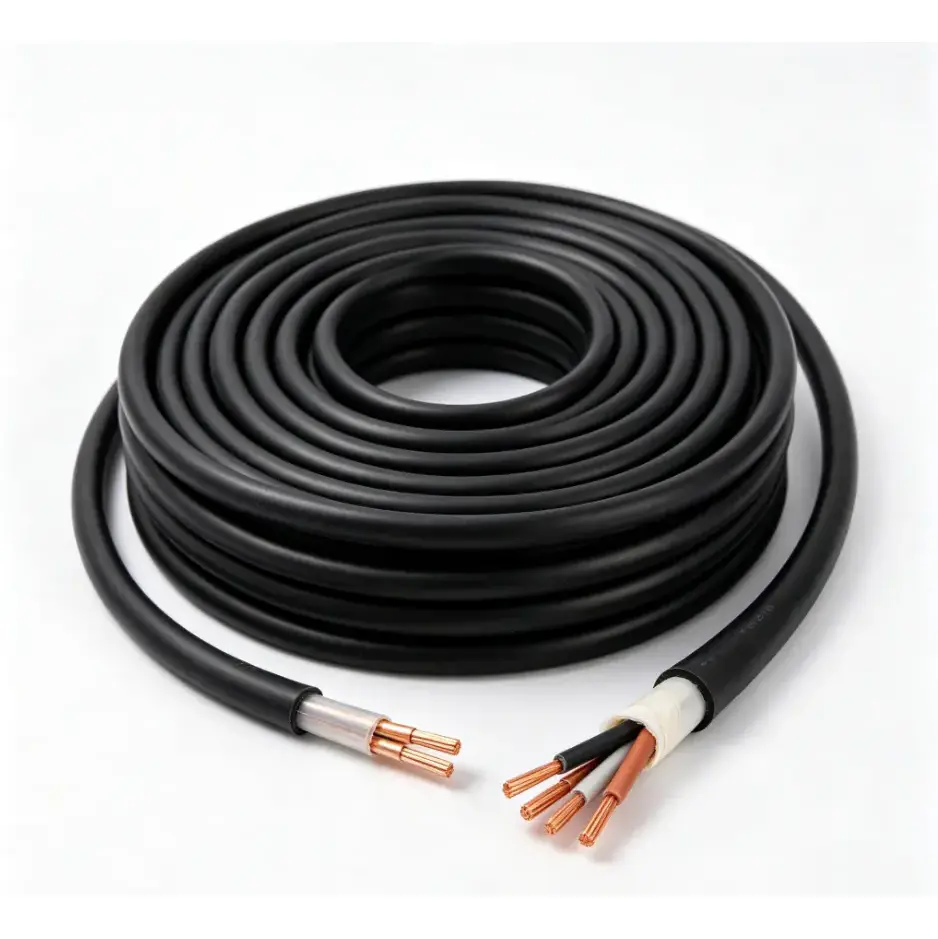

Kobber PVC brandsikkert fleksibelt kontrolkabel

Produktmodeller: N(NH)-KVVR, N(NH)-KVVRP osv.

Kobber PVC brandsikkert fleksibelt kontrolkabel er designet til kontrol- og signalkredsløb, hvor fleksibel installation og brandmodstandskrav skal overvejes sammen. Den bruger klasse 5 fleksible kobberledere, et glimmer-tape brandsikkert lag og ekstruderet PVC isolering og kappe. Denne konstruktion er beregnet til at hjælpe med at opretholde kredsløbsintegritet i en specificeret periode under brandforhold, afhængigt af den gældende kabelkonfiguration og testkrav.

Den fleksible lederstruktur gør kablet velegnet til styreskabe, brandsikringssystemer, mekanisk og elektrisk udstyr og industrielle automatiske kontrolkredsløb, hvor gentagne bøjninger eller begrænsede ledningsrum kan gøre installationen mere krævende. Kabelvalg bør baseres på ledertværsnit, kernemængde, installationsmetode, brandydelseskrav og det tilsluttede udstyrs elektriske egenskaber.

Produktspecifikationer Dimensioner og tekniske parametertabel

Konstruktion og ydeevne

Kabelkonstruktionen kombinerer en fleksibel kobberleder med et glimmer-tape brandsikkert lag og PVC isolering og kappe. Hver del har en specifik funktion i den overordnede kabelstruktur, så den nødvendige specifikation skal vælges i henhold til kontrolkredsløbet, installationsmiljøet og gældende brandkrav.

Fleksibel klasse 5 kobberleder

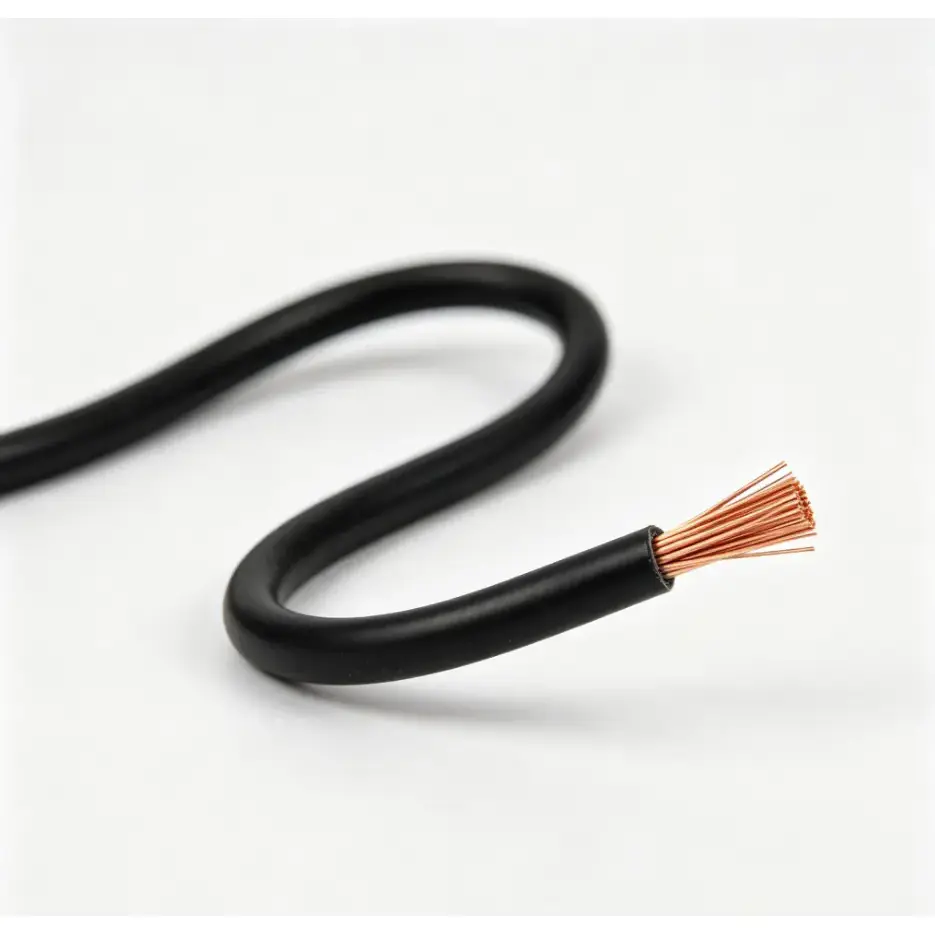

Den flerstrengede lederkonstruktion giver større fleksibilitet end en massiv leder med samme nominelle tværsnit. Dette er nyttigt til skabsledninger, udstyrsforbindelser og installationer, hvor kablet skal passere gennem begrænsede rum eller omkring udstyrskomponenter.

Glimmer-tape brandsikkert lag

Glimmertape er indbygget som det brandsikre lag rundt om lederen. In a fire-resistant cable construction, this layer is intended to help protect the conductive path when the cable is exposed to elevated temperatures or flame for the duration defined by the applicable test conditions.

PVC isolering og kappe

Den ekstruderede PVC-isolering giver elektrisk adskillelse mellem lederen og omgivende kabelkomponenter, mens den ydre kappe giver yderligere mekanisk og miljømæssig beskyttelse. Isoleringstykkelsen varierer med det nominelle tværsnit, som vist i specifikationstabellen ovenfor.

Hvor det bruges

Kobber PVC brandsikkert fleksibelt kontrolkabel er beregnet til kontrol- og signalledninger, hvor kredsløbskontinuitet under specificerede brandforhold er en vigtig designovervejelse. Typiske anvendelser omfatter brandkontrolskabe, bygningsbrandsikringssystemer, mekanisk og elektrisk udstyr, strømrelaterede kontrolsystemer og industrielle automationsinstallationer.

I lukkede styreskabe eller udstyrsskabe kan den fleksible lederkonstruktion forenkle føringen sammenlignet med mindre fleksible kabelkonstruktioner. For industrielle installationer bør det endelige valg også tage hensyn til omgivelsestemperatur, kabelbakke eller ledningsarrangement, bøjningskrav, fugt, olie eller anden miljøeksponering og den elektriske belastning af det tilsluttede styrekredsløb.

Kvalitets- og specifikationsverifikation

For denne type kabel bør kvalitetsvurdering baseres på målbare konstruktion og elektriske parametre frem for udseende alene. Ledertværsnit, ledermodstand, isoleringstykkelse, brandsikkert lag, kernemængde og gældende brandydekrav skal kontrolleres i forhold til den aftalte specifikation.

Før produktion eller forsendelse kan projektdokumentation matches med den påkrævede model, tværsnit, kernemængde, ledertype og testkrav. Til tekniske applikationer kan kunderne også bekræfte, om der kræves yderligere inspektionsoptegnelser, tekniske data eller prøver før bulkproduktion.

Hvad skal bekræftes før bestilling?

Den passende specifikation afhænger af styresystemet og installationsforholdene. Før du afgiver en ordre, er det nyttigt at bekræfte følgende punkter:

1. Ledertværsnit i henhold til kredsløbskravene og gældende elektriske beregninger.

2. Påkrævet kernemængde og om en standard eller tilpasset kernekonfiguration er nødvendig.

3. Brandsikker ydeevnekrav og den gældende projekt- eller teststandard.

4. Installationsmetode, herunder ledningsføring af styreskab, installation af rørledninger, installation af kabelbakke eller udstyrstilslutning.

5. Påkrævet kabellængde, emballage, dokumentation og inspektionskrav til projektet.

FAQ

1. Kan dette kobber PVC brandsikre fleksible kontrolkabel opretholde kredsløbskontinuitet under en brand?

Kablet er designet med et glimmer-tape brandsikkert lag for at hjælpe med at opretholde den ledende bane i en specificeret periode under gældende brandtestbetingelser. Den faktiske brandmodstandsevne afhænger af kabelkonstruktionen, installationsmetoden og testkravene for det specificerede produkt.

2. Hvilket ledermateriale er brugt i dette kabel?

Den bruger fleksible kobberledere. Lederkonfigurationen og den maksimale enkeltlederdiameter varierer i henhold til det nominelle tværsnit med de relevante værdier i den tekniske tabel.

3. Hvilke tværsnit og kernemængder er tilgængelige?

De anførte tværsnit er 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² og 6 mm². Anbefalede kernemængder omfatter 2 til 61 kerner i konfigurationerne vist i tabellen, og tilpassede kernemængder kan diskuteres i henhold til projektets krav.

4. Kan kablet tilpasses til et projekt?

Ja. Kernemængde og kabellængde kan tilpasses i henhold til projektspecifikationen. Før produktion skal det påkrævede ledertværsnit, kernekonfiguration, brandsikker konstruktion, installationsforhold og dokumentationskrav bekræftes.

5. Hvor er denne type kabel almindeligt anvendt?

Typiske anvendelser omfatter brandkontrolskabe, bygningsbrandsikringssystemer, mekanisk og elektrisk udstyr, industrielle kontrolkredsløb og andre installationer, hvor fleksible ledninger og brandsikker kabelkonstruktion er påkrævet.

6. Hvilke tekniske oplysninger skal gives til tilbud?

For et nøjagtigt tilbud og specifikationskontrol bedes du angive den påkrævede model, ledertværsnit, kernemængde, kabellængde, installationsmiljø og gældende krav til brandydelse. Hvis de er tilgængelige, kan projekttegninger eller tekniske specifikationer også bruges til at bekræfte kabelkonstruktionen før produktion.
