Afskærmet kulskærer gummikabel

Modeller: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 osv.

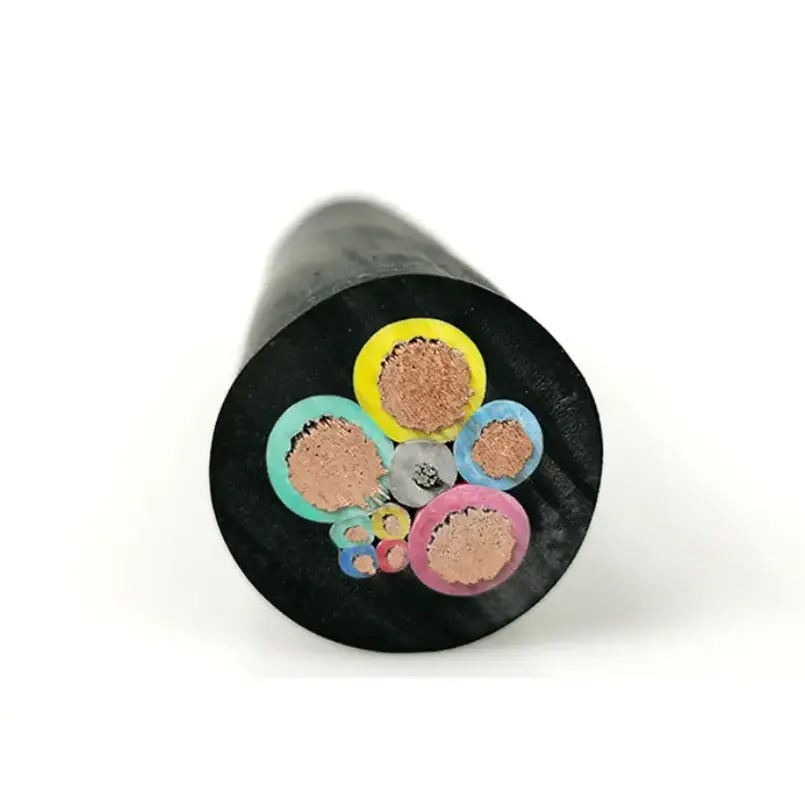

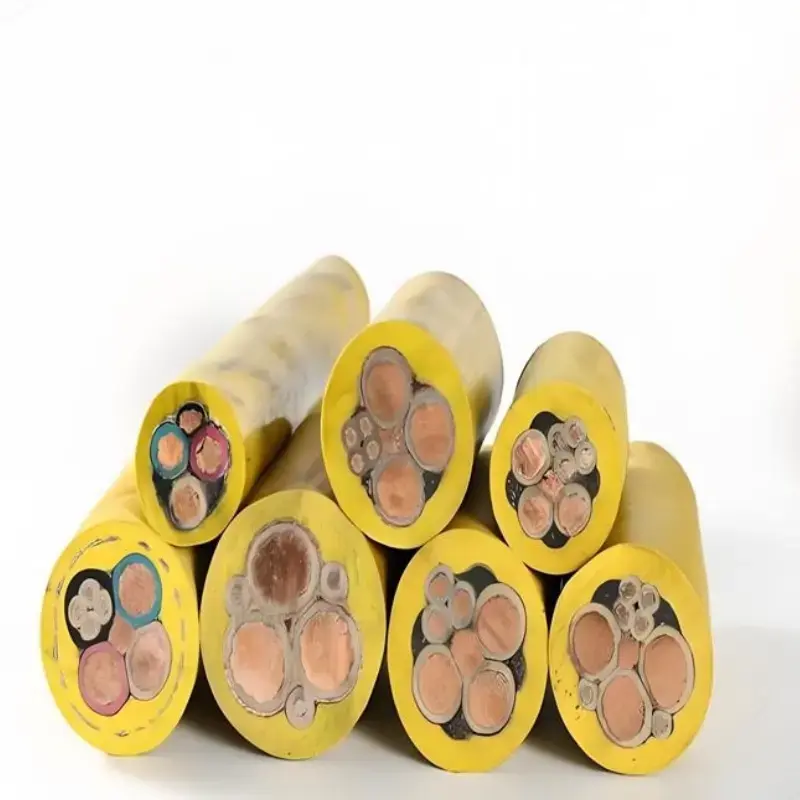

Afskærmet kulskærergummikabel bruges til mobil strømforsyning og kontrolforbindelser på underjordisk kulmineudstyr såsom kulklippere. Dens konstruktion kombinerer en flerstrenget iltfri kobberleder, specialgummiisolering, metallisk afskærmning og en højstyrke gummikappe. De medfølgende specifikationer dækker flere spændingsniveauer og ledertværsnit til applikationer, hvor kablet er udsat for gentagne bevægelser, bøjninger, slæb og mekanisk kontakt.

Tabel med produktspecifikationer og tekniske parametre

Typiske anvendelsesforhold

Denne kabeltype er beregnet til underjordisk mobilt mineudstyr, hvor strømkablet kan blive udsat for kontinuerlig bevægelse og mekanisk belastning. Den faktiske specifikation skal vælges i henhold til udstyrsspænding, strømbehov, ledertværsnit, kernekonfiguration og installationsforhold.

1. Fuldt mekaniserede kulmineflader

Kulklippere og andet mobilt udstyr kræver kabelkonstruktioner, der kan rumme gentagne bevægelser langs arbejdsfladen. Den fleksible leder og gummikappe er velegnet til kabelføringsforhold, der involverer bøjning, slæbning og kontakt med omgivende udstyr.

2. Mobilt underjordisk elektrisk udstyr

Kablet kan også overvejes til strøm- og kontrolforbindelser på andet mobilt mineudstyr, når dets nominelle spænding, kernearrangement og mekaniske krav matcher installationen. Udstyrstype og forbindelseskonfiguration skal bekræftes før specifikation.

3. Områder med elektromagnetisk interferens

Det metalliske afskærmningslag giver en ledende barriere omkring kabelkernerne og kan hjælpe med at reducere effekten af ​​elektromagnetisk interferens på kontrol- og signalkredsløb. Afskærmningskrav bør evalueres sammen med udstyrets design og jordingsarrangement.

4. Våde, støvede og mekanisk krævende mineområder

Gummiisoleringen og yderkappen er beregnet til underjordiske miljøer, hvor fugt, støv, slæb og mekanisk kontakt kan forekomme. Kabelvalg bør stadig tage hensyn til den faktiske vandeksponering, installationsvej, temperatur og mekanisk belastning på stedet.

Nøgle tekniske overvejelser

Til valg af kulminekabel er elektriske klassificeringer alene ikke tilstrækkelige. Kabelkonstruktion, installationsbevægelse, afskærmningskrav og miljøforhold bør kontrolleres i forhold til udstyret og minelayoutet før bestilling.

1. Elektrisk klassificering og lederstørrelse

Det tilgængelige spændingsområde omfatter 0,38/0,66 kV, 0,66/1,14 kV og 1,9/3,3 kV, med ledertværsnit angivet fra 16 mm² til 120 mm² i den medfølgende specifikation. Den passende størrelse afhænger af udstyrets belastning, tilladte spændingsfald, kabellængde og installationsforhold.

2. Fleksibel konstruktion til mobilt udstyr

Gentagen bevægelse stiller andre mekaniske krav til et mobilt minekabel end til et kabel med fast installation. Den flerstrengede kobberleder og gummikonstruktionen er beregnet til applikationer, der involverer gentagen bøjning og vridning.

3. Afskærmning til kontrol- og signalkredsløb

Kablet indeholder en sammensat metallisk skærm, der bruger kobbertrådsfletning og fiber. For installationer, der bærer styresignaler i nærheden af ​​elektrisk udstyr med høj effekt, skal afskærmningsarrangementet matches med udstyrets jordings- og kontrolsystemkrav.

4. Skedebeskyttelse

Den ydre gummikappe er specificeret som slid-, olie-, træk- og slagfast. Disse egenskaber er relevante, hvor kablet føres tæt på mobile maskiner eller udsættes for gentagen mekanisk kontakt.

5. Flammehæmmende ydeevne

Den medfølgende specifikation angiver overholdelse af MT 386 minedrifts flammehæmmende krav, herunder selvslukkende efter fjernelse af flammen. Projektdokumentation og den gældende kabelspecifikation bør kontrolleres, når en mine kræver specifik certificering eller testregistrering.

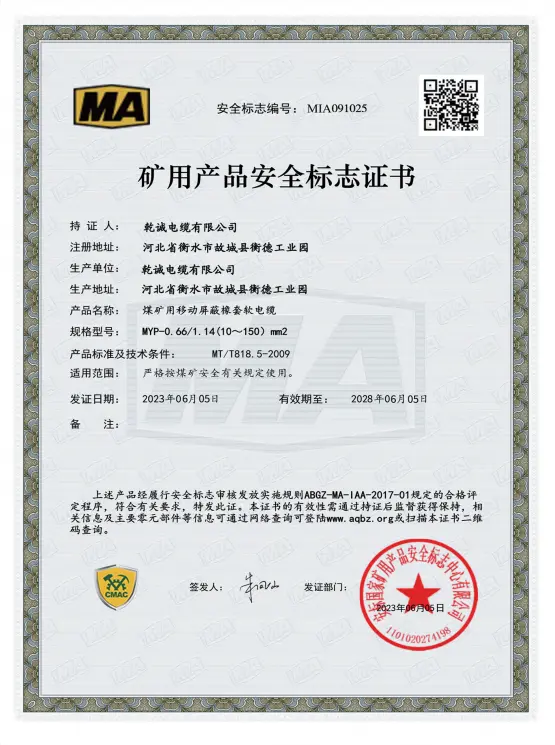

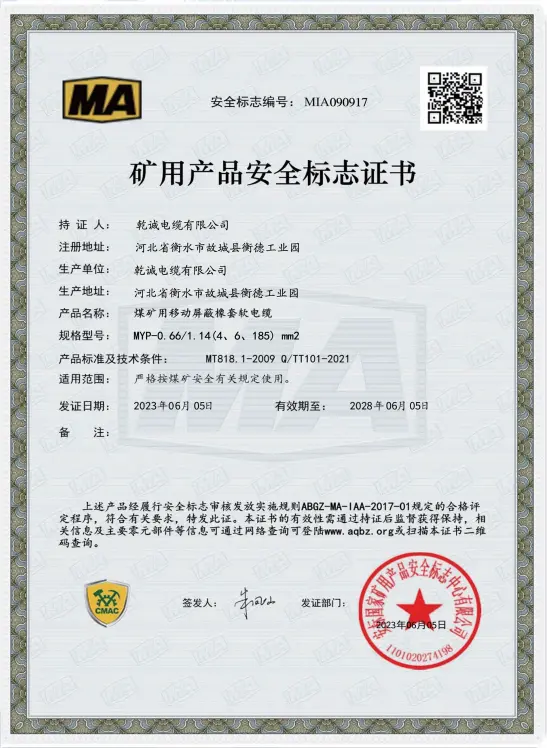

Kvalitet og dokumentation

For indkøb af minekabel bør teknisk verifikation dække produktmodellen, nominel spænding, ledertværsnit, kernekonfiguration, elektriske testkrav og gældende minestandarder. Disse detaljer giver et praktisk grundlag for at matche kablet med udstyret og installationsbetingelser i stedet for udelukkende at vælge efter nominel spænding.

Qianchengs kabelproduktion og inspektionsproces kan dokumenteres i henhold til de gældende produktspecifikationer og projektkrav. Testregistreringer, tekniske parametre og andre understøttende dokumenter kan gennemgås som en del af indkøbs- og acceptprocessen, hvor det er nødvendigt.

Hvorfor byggeriet betyder noget i kulminedrift

1. Fleksibel konduktorkonstruktion

Den flerstrengede iltfri kobberleder er beregnet til at optage gentagen bøjning og vridning under drift af mobilt udstyr. Lederstørrelse kan vælges i henhold til den nødvendige elektriske belastning og kabelspecifikation.

2. Kombineret strøm- og kontrolkonfiguration

Den medfølgende specifikation inkluderer sammensatte power-core og kontrol-core konstruktioner. Denne konfiguration kan forenkle kabelføring, hvor der kræves både strøm- og kontrolforbindelser, afhængigt af udstyrets tilslutningskrav.

3. Metallisk afskærmning

Afskærmningsstrukturen er relevant for installationer, hvor strømkabler og styrekredsløb fungerer i det samme mobile udstyrsmiljø. Dens effektivitet afhænger af det komplette systemdesign, inklusive skærmafslutning og jordforbindelse.

4. Gummiisolering og kappe

Gummimaterialer bruges både til isolering og det ydre beskyttende lag. Den specificerede konstruktion giver modstand mod ekstrudering, rivning, slid, olie og slag til de krævende mekaniske forhold, der er forbundet med mobilt underjordisk udstyr.

FAQ

Q1: Hvilke spændings- og lederstørrelser er tilgængelige?

A: De medfølgende specifikationer dækker nominelle spændinger på 0,38/0,66 kV, 0,66/1,14 kV og 1,9/3,3 kV, med ledertværsnit fra 16 mm² til 120 mm². Specifikke kernearrangementer og modeller skal bekræftes i henhold til udstyret og applikationen.

Q2: Hvad er skærmningsstrukturen, der bruges i dette kabel?

A: Kablet bruger en sammensat metallisk skærm bestående af kobbertrådsfletning og fiber. Det er beregnet til at reducere elektromagnetisk interferens, der påvirker kredsløb i kablet, mens den overordnede afskærmningsydelse også afhænger af korrekt installation og jording.

Q3: Hvor bruges denne type minekabel normalt?

A: Afskærmet kulskærergummikabel er hovedsageligt forbundet med mobilt underjordisk mineudstyr og arbejdsflader til kulminedrift. Det kan overvejes til kulklippere og andet mobilt udstyr, når spændingen, lederstørrelsen, kernekonfigurationen og de mekaniske krav er kompatible.

Q4: Hvad skal bekræftes før bestilling?

A: Bekræft udstyrets nominelle spænding, ledertværsnit, antal og type kerner, kabellængde, afskærmningskrav, installationsmetode og miljøforhold. For mineprojekter bør de påkrævede standarder, certifikater og testdokumentation også bekræftes før produktion eller forsendelse.

Q5: Har kablet flammehæmmende ydeevne?

A: Den medfølgende tekniske specifikation angiver, at kablet overholder MT 386 minedrifts flammehæmmende krav og er selvslukkende efter fjernelse af flammen. Ethvert projektspecifikt certificerings- eller testkrav skal bekræftes i forhold til den nøjagtige kabelmodel og gældende specifikation.

Q6: Kan Qiancheng levere tekniske dokumenter til projektindkøb?

A: Tekniske parametre og understøttende dokumentation kan leveres i henhold til den valgte model og projektkrav. For et tilbud eller en specifikationsgennemgang er det nyttigt at angive den nødvendige spænding, lederstørrelse, kernekonfiguration, mængde og anvendelsesbetingelser.
