Mining fleksibelt afskærmet gummikabel

Modeller: MYP, MYPT.

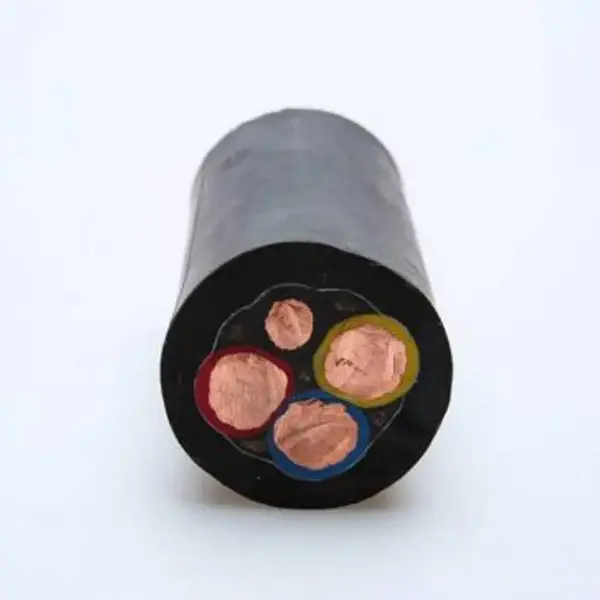

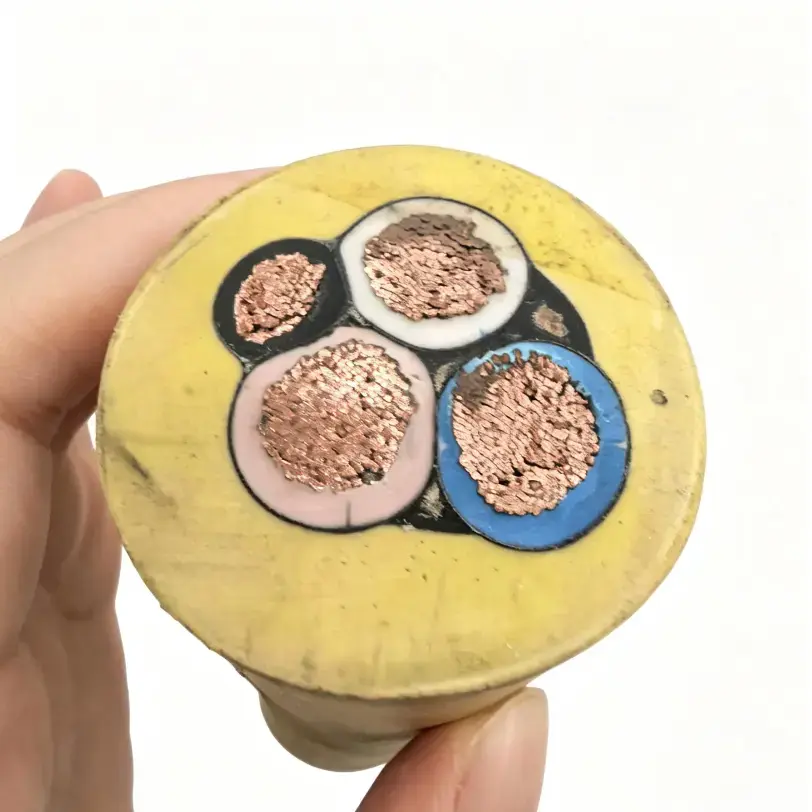

Mining Flexible Shielded Rubber Cable er et fleksibelt gummibeklædt kabel til mobilt elektrisk udstyr, der bruges i underjordisk minedrift. Den medfølgende produktspecifikation refererer til MT/T 818.7-2009 og kombinerer en flerstrenget kobberleder, specialgummiisolering, kobbertrådsflettet afskærmning og en højstyrke gummikappe. Konstruktionen er beregnet til anvendelser, der involverer gentagen bøjning, træk, vridning og udsættelse for støv, fugt og mekanisk kontakt.

Tabel med produktspecifikationer og tekniske parametre

Nøgle konstruktionsfunktioner

1. Fleksibel kobberleder

Kablet bruger en flerstrenget iltfri kobberleder med høj renhed. Sammenlignet med en stiv lederkonstruktion er det flertrådede arrangement bedre egnet til mobile installationer, hvor kablet gentagne gange bøjes, flyttes eller snoes under udstyrets drift.

2. Gummiisolering og beskyttende kappe

Specialgummi er specificeret til isoleringslaget, mens den ydre kappe beskrives som slid-, olie-, træk- og slagfast. Disse materialeegenskaber er relevante for underjordiske ruter, hvor kablet kan komme i kontakt med udstyr, kulstøv, fugt eller hydraulikolie.

3. Kobbertrådsflettet skjold

Den medfølgende specifikation angiver en kobbertrådsflettet skærm med en afskærmningsdækning på mindst 85 %. En metallisk skærm kan reducere den elektromagnetiske kobling mellem kablet og nærliggende elektrisk udstyr, selvom den faktiske skærmningseffekt også afhænger af kabelinstallation, skærmafslutning og jording.

4. Kombinerede strøm- og kontrolkerner

Konstruktionen kan inkorporere strøm- og kontrolkerner i den samme kabelsamling. Dette arrangement er nyttigt, hvor mobilt mineudstyr kræver både elektrisk strøm og tilhørende kontrolforbindelser, afhængigt af udstyrets kredsløbskonfiguration.

Ansøgningsbetingelser

Mining Flexible Shielded Rubber Cable er beregnet til underjordisk mobilt udstyr, hvor elektrisk belastning kombineres med gentagne mekaniske bevægelser. Den nøjagtige model skal vælges i henhold til nominel spænding, ledertværsnit, kernearrangement, kabellængde, bevægelsesmønster og miljøforhold.

1. Fuldt mekaniseret minedriftsudstyr

Den fleksible konstruktion kan bruges til mobilt udstyr, der opererer langs mekaniserede mineflader, hvor kabelbevægelser og gentagne bøjninger er en del af normal drift. Lederstørrelsen og kernekonfigurationen skal matche udstyrets elektriske krav.

2. Underjordisk kørebaneudstyr

Mobilt udstyr, der opererer på underjordiske veje, kan kræve et kabel med modstandsdygtighed over for træk, stød og slid. Udstyrstype, installationsvej og tilgængelig afstand bør tages i betragtning, når den passende kabelkonstruktion bestemmes.

3. Områder med elektromagnetisk interferens

Hvor højeffektmotorer, frekvensomformere eller andet elektrisk udstyr er installeret i nærheden af ​​kontrol- eller overvågningskredsløb, kan det metalliske afskærmningslag hjælpe med at begrænse elektromagnetisk kobling. Korrekt skærmforbindelse og jordforbindelse er fortsat vigtige dele af den samlede installation.

4. Fugtige og støvede underjordiske forhold

Gummiisoleringen og yderkappen giver en konstruktion beregnet til krævende underjordiske miljøer. Den faktiske miljømæssige egnethed bør kontrolleres mod vandeksponering, temperatur, oliekontakt, mekanisk belastning og de specifikke krav til minen.

Tekniske punkter for kabelvalg

1. Nominel spænding og ledertværsnit

Den medfølgende specifikation angiver en mærkespænding på 0,66/1,14 kV og ledertværsnit fra 10 mm² til 150 mm². Udvælgelsen bør tage hensyn til udstyrsbelastning, tilladt spændingsfald, kabellængde og de forventede installationsforhold frem for lederstørrelse alene.

2. Mekanisk bevægelse

For mobilt mineudstyr kan kablet opleve gentagne bøjninger, vridninger og slæb. Lederens trådføring, isolering, kappe og installationsradius bør derfor overvejes sammen, når kablet vurderes for et specifikt udstyrslayout.

3. Afskærmningskrav

Det medfølgende produkt bruger et kobbertrådsflettet skjold med en angivet dækning på ≥85%. Hvis kablet installeres tæt på frekvensomformere eller højeffektmotorer, skal det påkrævede afskærmningsarrangement kontrolleres i forhold til udstyrsproducentens krav og minens elektriske design.

4. Flammehæmmende krav

De leverede tekniske data angiver overholdelse af MT 386 minedrifts flammehæmmende krav og selvslukkende efter flammefjernelse. Hvor et projekt kræver specifik minesikkerhedscertificering eller yderligere testdokumentation, bør disse krav bekræftes for den nøjagtige kabelmodel før indkøb.

Kvalitetskontrol og teknisk dokumentation

For indkøb af minekabler bør den tekniske verifikation dække model, nominel spænding, ledertværsnit, kernearrangement, afskærmningskonstruktion, elektrisk modstand og gældende testkrav. Disse detaljer giver et klarere grundlag for produktvalg og accept end generelle ydelsesbeskrivelser.

Qiancheng kan levere produktspecifikationer og understøttende teknisk dokumentation i henhold til den valgte kabelmodel og projektkrav. Hvor certificering, testrapporter eller andre inspektionsregistre er påkrævet, skal de relevante dokumenter bekræftes under tilbuds- og ordregennemgangen.

Hvad skal bekræftes før bestilling?

1. Udstyr og anvendelse

Angiv udstyrstype, driftsmiljø og om kablet skal bruges til fast eller mobil drift. Dette er med til at afgøre, om den fleksible konstruktion og afskærmningsarrangement passer til den faktiske installation.

2. Elektriske krav

Bekræft nominel spænding, ledertværsnit, antal strømkerner, krav til kontrolkerne og kabellængde. Ved længere kabelføringer bør spændingsfald og ledermodstand også tages i betragtning.

3. Mekaniske forhold

Oplysninger om trækfrekvens, bøjningsretning, minimal installationsradius, kontakt med maskineri og mulig påvirkning kan hjælpe med at bestemme den passende kabelkonstruktion.

4. Dokumentationskrav

Før produktion eller forsendelse skal du bekræfte de gældende minestandarder, certificeringskrav, inspektionsoptegnelser og andre tekniske dokumenter, der kræves af minen, udstyrsproducenten eller projektspecifikationen.

FAQ

Q1: Hvilke specifikationer er tilgængelige?

A: Den medfølgende specifikation viser MYP- og MYPT-modeller med en nominel spænding på 0,66/1,14 kV og ledertværsnit fra 10 mm² til 150 mm². Det nødvendige kernearrangement skal bekræftes i henhold til udstyret og kredsløbsdesignet.

Q2: Hvad er funktionen af ​​afskærmningslaget?

A: Kablet bruger en kobbertrådsflettet skærm med en angivet skærmdækning på ≥85 %. Afskærmningen kan hjælpe med at reducere elektromagnetisk kobling fra elektrisk udstyr i nærheden. Dens faktiske effektivitet afhænger af den komplette installation, inklusive skærmafslutning og jording.

Q3: Kan kablet bruges til mobilt underjordisk udstyr?

A: Den fleksible leder og gummikonstruktion er beregnet til mobile applikationer, der involverer gentagen bøjning, vridning og slæb. Det endelige valg bør tage hensyn til udstyrsbevægelser, kabelføring, spænding, lederstørrelse og miljøforhold.

Q4: Hvilke standarder henvises til for dette kabel?

A: Produktinformationen refererer til MT/T 818.7-2009 for minekabelspecifikationen og MT 386 for minedrifts flammehæmmende krav. De gældende standard- og certificeringsdokumenter skal bekræftes i forhold til de nøjagtige model- og projektkrav.

Q5: Hvilke oplysninger er nødvendige for et tilbud?

A: Hovedoplysningerne omfatter kabelmodel, nominel spænding, ledertværsnit, kernekonfiguration, påkrævet længde, mængde, påføringsudstyr og installationsbetingelser. Eventuelle projektspecifikke certificerings- eller inspektionsdokumentkrav bør også angives.

Q6: Kan tekniske dokumenter leveres sammen med kablet?

A: Tekniske specifikationer og relevante understøttende dokumenter kan leveres i henhold til den valgte model og projektkrav. For mineprojekter skal de påkrævede certifikater og testregistreringer bekræftes, før ordren er afsluttet.
