Metalafskærmet kulskærergummikabel

Produktmodel: MCPT, MCPTJ.

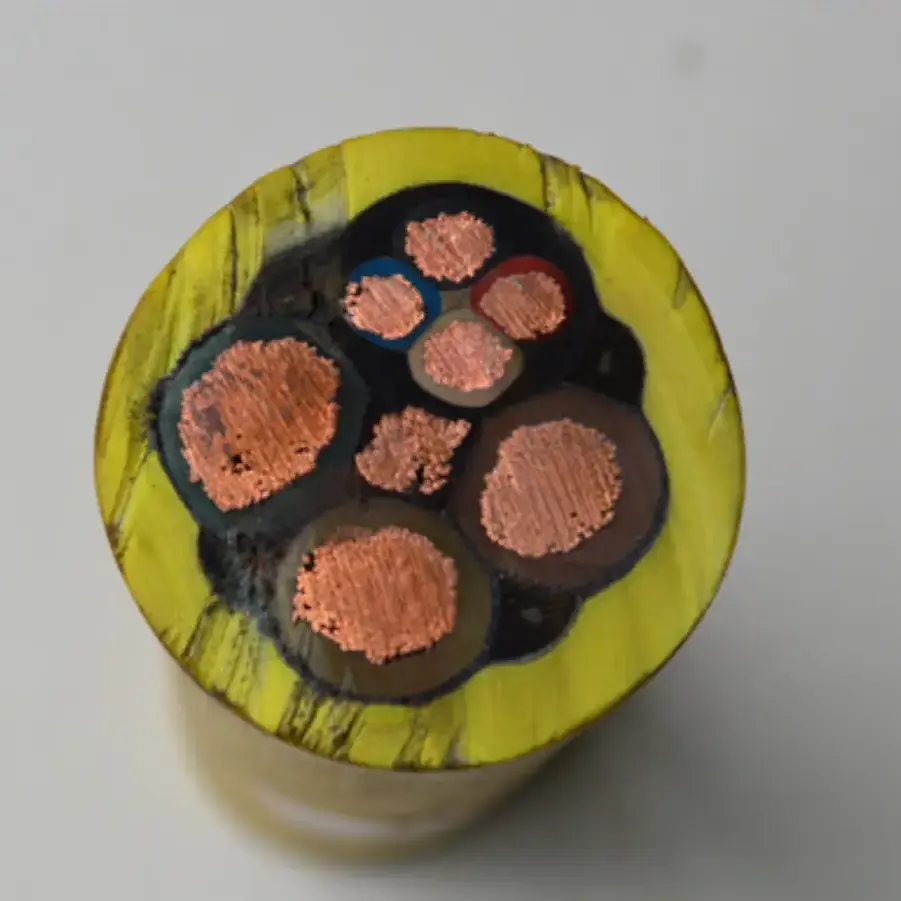

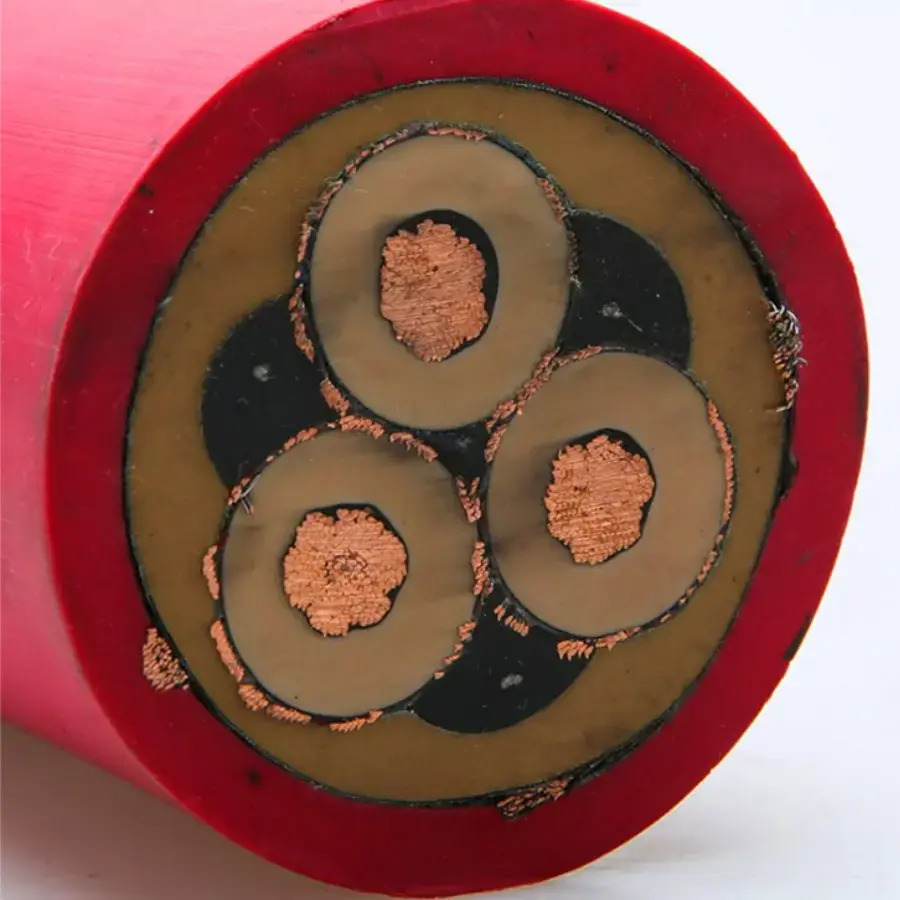

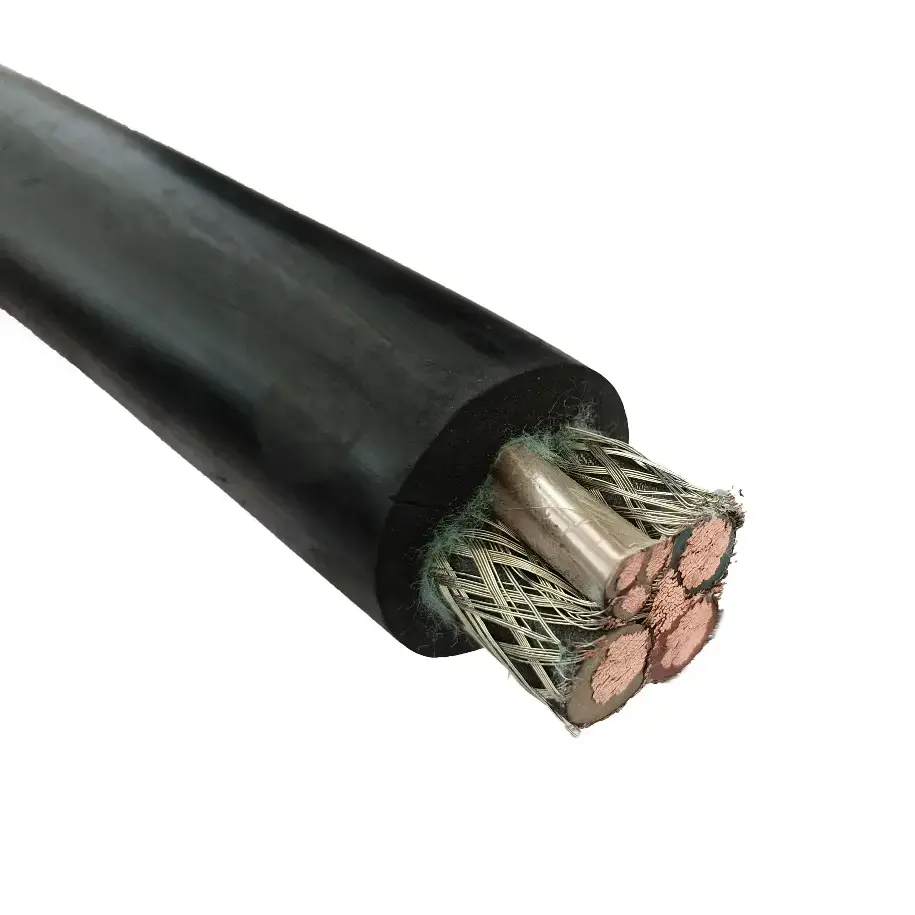

Metal Shielded Coal Shearer Rubber Cable er et fleksibelt gummibeklædt minekabel til kulklippere. Den medfølgende produktinformation refererer til MT/T 818.4-2009 og dækker strømforsyning og styresignaltransmission i underjordiske kulminedriftsapplikationer. Dens konstruktion kombinerer en flerstrenget fortinnet iltfri kobberleder, speciel gummiisolering, kobbertrådsflettet afskærmning og en ydre kappe af høj styrke af gummi til arbejdsforhold, der involverer gentagne bevægelser, slæb og bøjning.

Produktspecifikation, dimensioner og tekniske parametertabel

Applikationsscenarier

1. Fuldt mekaniserede mineflader i store og mellemstore underjordiske kulminer

Metalafskærmet kulklippergummikabel kan bruges til strøm- og kontrolforbindelser forbundet med kulklippere og andet mobilt mineudstyr. Dens fleksible leder og gummibeklædte konstruktion er beregnet til installationer, hvor kablet flyttes gentagne gange under udstyrets drift.

2. Højgas- og udbrudsfarlige kulminer

Underjordiske miner med specifikke krav til gas- eller eksplosionskontrol har brug for kabelkonstruktioner, der matcher de gældende minesikkerhedsbestemmelser. Kabelvalg bør tage højde for mineklassificering, udstyrsspænding, flammehæmmende krav og de certifikater eller testdokumenter, der kræves for projektaccept.

3. Mobile forbindelser mellem underjordiske understationer og kulklippere

Forbindelser mellem mobile understationer og kulklippere kan involvere relativt lange kabeltræk sammen med gentagne træk, bøjninger og vridninger. Den fleksible lederkonstruktion er beregnet til denne type mobil strømforsyningsarrangement, mens installationen skal holde sig inden for de specificerede mekaniske grænser.

4. Våde underjordiske områder med vandspray og mekanisk påvirkning

Vandsprøjt, støv og faldende ganggas kan stille yderligere mekaniske og miljømæssige krav til kabelkappen. Den specificerede højstyrke gummikappe giver modstandsdygtighed over for slid, olie, stød og træk, hvilket gør kappens tilstand til en vigtig overvejelse for underjordiske installationer udsat for disse forhold.

5. Genopbygning af kulminer og automatiserede minedriftssystemer

Til mineprojekter, der involverer udstyr med variabel frekvens, overvågningskredsløb eller andre elektriske kontrolsystemer, kan metalafskærmningslaget hjælpe med at reducere effekten af ​​elektromagnetisk interferens på kontrol- og signalkredsløb. Afskærmningsarrangementet og kontrolkerne-konfigurationen skal matches til det tilsluttede udstyr og jordingsmetoden.

Praktiske industriproblemer løst

1. Elektromagnetisk interferens omkring højeffekts minedriftsudstyr

Elektrisk udstyr med høj effekt kan generere elektromagnetisk interferens, der påvirker nærliggende overvågnings- og kontrolkredsløb. Den kobbertrådsflettede metalskærm giver et defineret afskærmningslag, hvor den medfølgende specifikation angiver en dækningsgrad på ≥90%. Kabeljording og installationsforhold bør også tages i betragtning, når den samlede afskærmningsydelse evalueres.

2. Mekanisk belastning fra gentagen træk og bøjning

Kulklipperkabler udsættes for bevægelse under udstyrsdrift, hvilket kan lægge gentagne mekaniske belastninger på lederen, isoleringen og kappen. Den flerstrengede fleksible kobberleder og gummikonstruktion er beregnet til at rumme denne type bevægelse. Den faktiske bøjningsydelse bør vurderes ved hjælp af den gældende testmetode og installationskrav i stedet for en ikke-understøttet fast cykluslevetid.

3. Flammehæmmende krav til underjordisk minedrift

Flammehæmmende ydeevne er en vigtig del af kabelvalg i underjordiske kulminer. De medfølgende tekniske data refererer til MT 386 for den flammehæmmende kvalitet. For et specifikt mineprojekt skal den nødvendige sikkerhedscertificering og testdokumentation bekræftes i forhold til den faktiske kabelmodel og anvendelse.

4. Skedebeskyttelse under våde og mekanisk krævende forhold

Vandspray, støv, gang-påvirkning og gentagen slæbning kan bidrage til slid på kappen under underjordisk drift. Den specificerede ydre kappe er beskrevet som slidstærk, oliebestandig, slagfast og trækfast, hvilket giver beskyttelse af kabelstrukturen under de tilsvarende arbejdsforhold.

5. Kontrol- og overvågningskrav

Nogle kabelkonfigurationer kombinerer strømkerner med kontrolkerner for at imødekomme de elektriske og overvågningskrav til mineudstyr. Hvor overvågnings- eller beskyttelsesfunktioner er påkrævet, skal det faktiske kernearrangement og tilslutningsmetode bekræftes med udstyrsproducenten eller det elektriske systemdesigner.

6. Verifikation af tekniske parametre og minedriftsdokumentation

Mineprojekter kan kræve verifikation af kabelstandarder, elektriske parametre, flammehæmmende ydeevne og sikkerhedsrelateret dokumentation. Produktspecifikationer, testrapporter og relevante certifikater skal svare til den faktiske model, spændingsmærke og kabelkonfiguration, der leveres til projektet.

Omfattende produktfordele

1. Sporbare produkt- og inspektionsoplysninger

Qiancheng kan levere produktidentifikation og relevant produktions- eller inspektionsdokumentation i henhold til projektets krav. For mineprojekter, der er underlagt formel inspektion eller accept, bør dokumentationen kontrolleres i forhold til den faktiske kabelmodel, specifikation og produktionsbatch.

2. Kontrolleret kabelkonstruktion

Lederen, gummiisoleringen, metalafskærmningen og yderkappen bidrager hver især til kablets elektriske og mekaniske egenskaber. Vedligeholdelse af kontrol over disse produktionsstadier hjælper med at holde det færdige kabel i overensstemmelse med den specificerede konstruktion. Elektriske og mekaniske inspektionsartikler kan arrangeres i henhold til de gældende produktkrav.

3. Konstruktion tilpasset mobilt minedriftsudstyr

Kombinationen af ​​en flerstrenget kobberleder, gummiisolering, flettet metalskærm og højstyrke gummikappe opfylder adskillige krav forbundet med mobilt kulmineudstyr. Disse omfatter gentagne bevægelser, mekanisk kontakt, elektrisk afskærmning og miljøeksponering under jorden.

4. Flere spændings- og lederspecifikationer

Det medfølgende produktprogram dækker ledertværsnit fra 25mm² til 150mm² og mærkespændinger på 0,66/1,14kV og 1,9/3,3kV. Power-core- og kontrolkerne-konfigurationer kan vælges i henhold til udstyrstilslutningen og kabelmodellen. Tilbud og produktionsdetaljer kan bekræftes ud fra den nødvendige spænding, lederstørrelse, kernestruktur, længde og installationsbetingelser.

5. Teknisk dokumentation for mineprojekter

Afhængigt af projektets krav kan tekniske dokumenter omfatte produktspecifikationer, inspektionsoptegnelser, testrapporter og gældende minesikkerhedscertifikater. For eksportordrer eller formel mineaccept skal den påkrævede dokumentliste bekræftes før produktion, så de leverede dokumenter svarer til den endelige kabelspecifikation.

Spørgsmål og svar

1. Hvilken standard overholder dit metalafskærmede kulskærergummikabel?

Den medfølgende produktinformation refererer til MT/T 818.4-2009 for MCPT- og MCPTJ-modellerne. Den gældende standard, certificering og testdokumentation skal bekræftes i henhold til den påkrævede spændings- og kabelkonfiguration.

2. Hvilke lederstørrelser og spændingsværdier er tilgængelige?

Den medfølgende specifikation dækker ledertværsnit fra 25mm² til 150mm² og mærkespændinger på 0,66/1,14kV og 1,9/3,3kV. Power-core og kontrol-core kombinationer kan vælges i henhold til udstyr og kredsløbskrav.

3. Hvor bruges dette minekabel typisk?

Den er beregnet til underjordisk kulmineudstyr og tilhørende strøm- eller kontrolforbindelser, især installationer, der involverer gentagne træk, bøjninger, vridninger, fugt, støv og mekanisk påvirkning.

4. Hvad er funktionen af ​​metalafskærmningslaget?

Den kobbertrådsflettede afskærmning giver elektromagnetisk afskærmning omkring kabelkernerne. Den medfølgende tekniske specifikation angiver en afskærmningsdækning på ≥90%. Korrekt jording og installation er også relevant for effektiviteten af ​​afskærmningssystemet.

5. Hvordan skal kablet vurderes for gentagen bøjning?

Den flerstrengede kobberleder og gummikonstruktionen er beregnet til fleksible mobile applikationer. Bøjningsradius, bevægelsesfrekvens, slæbemetode og installationsforhold bør kontrolleres i forhold til de gældende produktspecifikationer og testkrav.

6. Kan der leveres tekniske dokumenter til mineprojekter?

Tekniske specifikationer, inspektionsoptegnelser og gældende certificerings- eller testdokumenter kan diskuteres i henhold til projektets krav. For eksportordrer eller formel mineaccept skal den påkrævede dokumentation bekræftes før ordreafgivelse.
