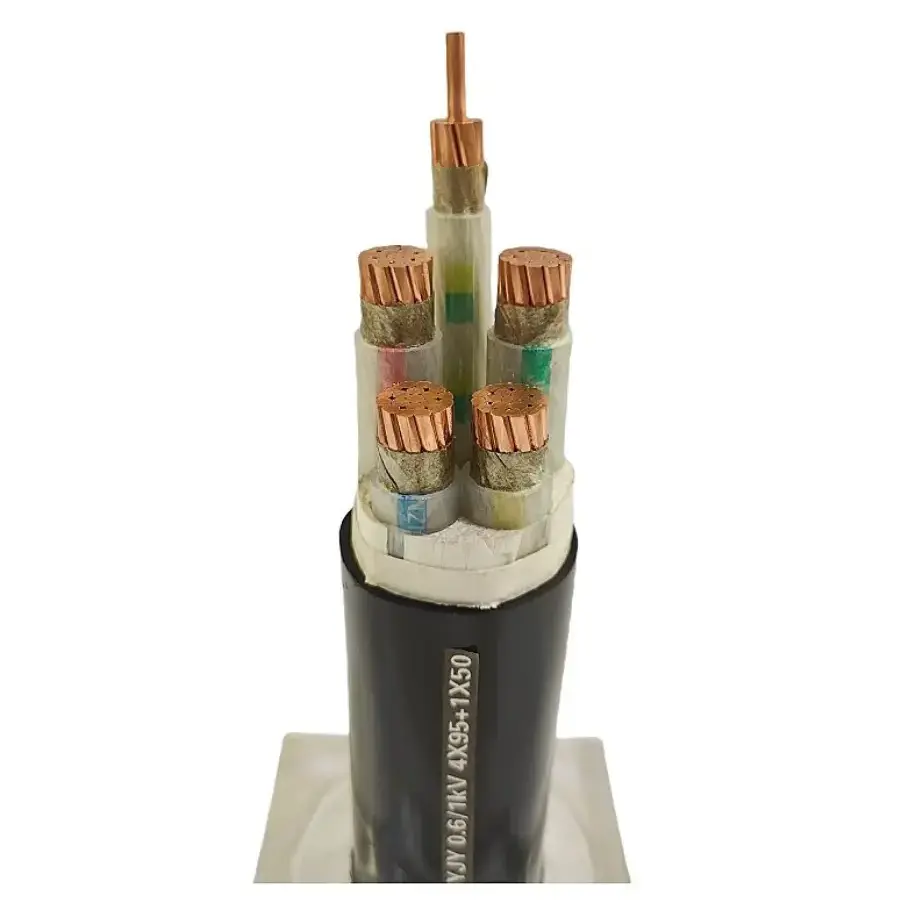

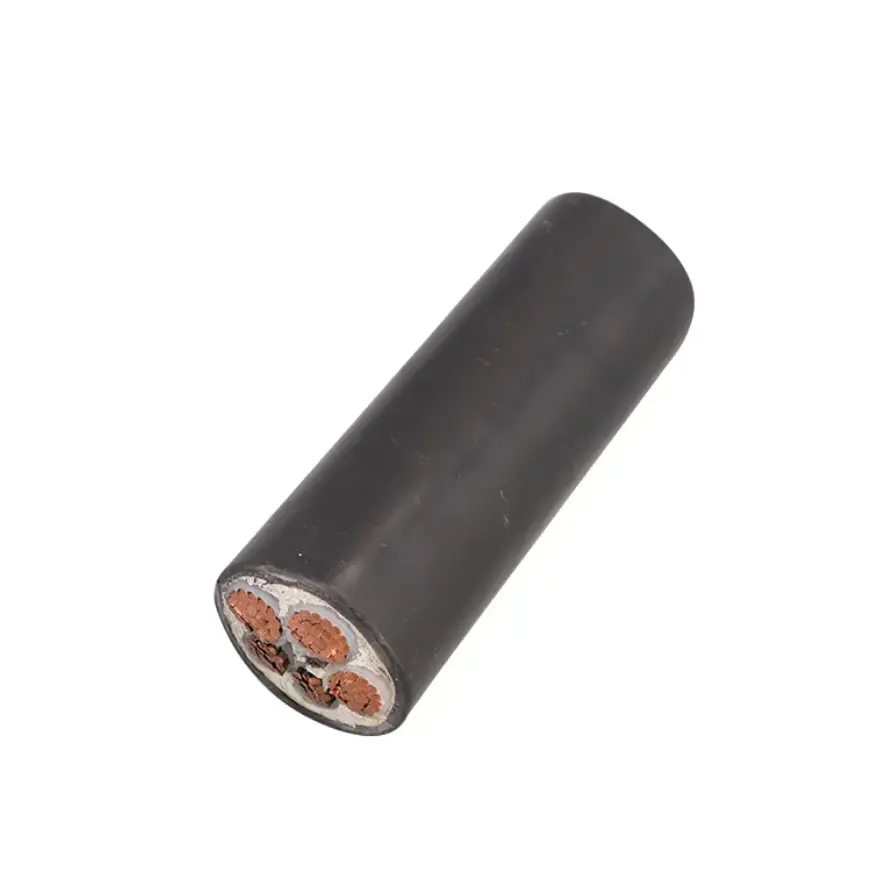

XLPE-isoleret minedriftsstrømkabel

Model: MYJV, MYJV22.

XLPE-isoleret strømkabel til minedrift er i overensstemmelse med MT/T 818.13-2009 med iltfri kobberledere med høj renhed, XLPE-tværbundet isolering og en flammehæmmende PVC-kappe. Nominel spænding varierer fra 0,6/1kV til 8,7/10kV, med en langsigtet driftstemperatur på 90 ℃. Kablet er beregnet til fast strømfordeling i underjordiske og åbne kulminer. Det er til statisk installation og bør ikke bruges på mobilt udstyr, der kræver kontinuerlig slæbning eller gentagen bøjning.

Tabel med produktspecifikationer og tekniske parametre

Nøgle konstruktionsfunktioner

1. XLPE-isolering til højere driftstemperaturer

XLPE-isoleringen har en specificeret langtidsdriftstemperatur på 90 ℃, med en kortvarig kortslutningstemperatur på op til 250 ℃. Sammenlignet med PVC-isolering giver XLPE en højere temperaturklassificering for faste strømkredsløb, hvor lederbelastning og omgivende forhold skal tages i betragtning sammen.

2. Kobberleder og elektrisk ydeevne

Lederen er lavet af iltfrit kobber med høj renhed og fås i solid eller flertrådet konstruktion i henhold til kabelspecifikationen. Ledertværsnit, kernearrangement og nominel spænding skal matches med den tilsluttede belastning, transmissionsafstand og installationsbetingelser. DC-ledermodstand kontrolleres i forhold til de gældende MT 818 eller GB/T 3956 krav.

3. Flammehæmmende PVC-kappe

Den ydre kappe giver kablets ydre beskyttelse og inkorporerer flammehæmmende egenskaber til minedrift. Den medfølgende specifikation identificerer også resistens over for olie- og syre-alkali-eksponering. Faktisk kemisk eksponering, vandforhold, temperatur og mekanisk belastning bør tages i betragtning, når den passende kappekonstruktion bekræftes.

4. Valgfri stål-tape rustning

Til installationer, hvor der kræves yderligere mekanisk beskyttelse, fås en armeret stålbåndskonstruktion. MYJV22 er derfor adskilt fra den ubepansrede MYJV-konstruktion ved sit panserlag. Den endelige konstruktion bør vælges i henhold til lægningsmetoden, mekanisk risiko og gældende projektspecifikation.

Installations- og anvendelsesbetingelser

Denne kabelserie er beregnet til fast strømdistribution snarere end kontinuerlig mobiltjeneste. Typiske anvendelser omfatter underjordiske hovedveje, elektromekaniske kamre, faste pumpesystemer, ventilationsudstyr, strømkredsløb til transportbånd og andre stationære minestrømfordelingspunkter.

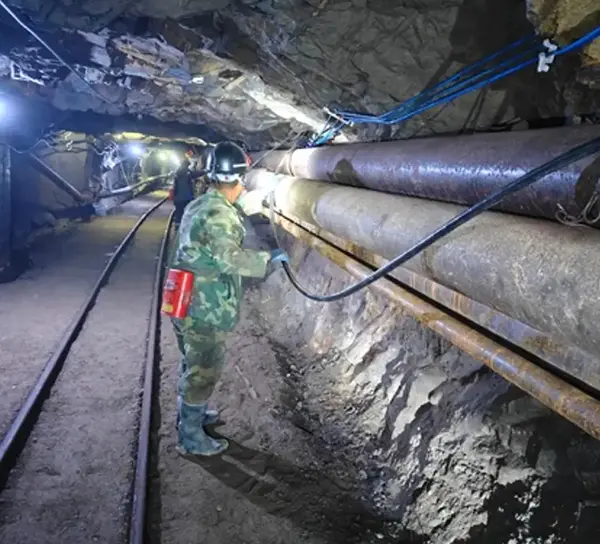

1. Underjordisk fast strømfordeling

For underjordiske installationer skal kabelspecifikationen kontrolleres mod nominel spænding, belastningsstrøm, installationsvej, omgivelsestemperatur, fugtpåvirkning og tilgængelig mekanisk beskyttelse. Hvor kablet føres gennem områder med større risiko for stød eller kompression, kan en pansret konstruktion overvejes.

2. Open-Pit Mine Power Systems

Faste kredsløb i åbne miner kan involvere udendørs eksponering, støv, regn og temperaturændringer. Kabelvalg bør tage højde for disse miljøforhold sammen med det påkrævede spændingsniveau, lederstørrelse og lægningsarrangement.

3. Kulvaske- og støttefaciliteter

Faste strømkredse til kulvaskeanlæg, pumperum, ventilationsanlæg og andre understøttende faciliteter kan specificeres i henhold til udstyrets belastning og distributionsafstand. Kabelkonstruktionen bør kontrolleres for det faktiske miljø i stedet for at anvende én specifikation på alle mineanlæg.

Teknisk udvælgelse og inspektion

Før bestilling skal den påkrævede nominelle spænding, ledertværsnit, antal kerner, panserkonstruktion, kabellængde og installationsmetode bekræftes. For længere strømforsyningsruter bør spændingsfald og ledermodstand også tages i betragtning sammen med den forventede belastning.

Ved indgående eftersyn kan produktmodel og kabelkonstruktion kontrolleres i forhold til indkøbsspecifikationen. Afhængigt af projektets krav kan dokumentation og testregistreringer omfatte ledermodstand, isolationsrelaterede tests, spændingsbestandige resultater og flammehæmmende testregistreringer. Hvor minespecifik certificering eller yderligere inspektionsdokumenter er påkrævet, bør disse bekræftes før produktion og forsendelse.

FAQ

Q1: Hvilken standard gælder for dette minestrømkabel?

A: Produktet er specificeret i henhold til MT/T 818.13-2009, med lederkrav refereret til GB/T 3956, hvor det er relevant. Den nøjagtige standard og dokumentation, der kræves for et projekt, skal bekræftes i forhold til den valgte model og nominelle spænding.

Q2: Hvilke spændings- og lederstørrelser er tilgængelige?

A: Det anførte mærkespændingsområde er 0,6/1 kV til 8,7/10 kV, mens den tekniske tabel viser ledertværsnit fra 2,5 mm² til 300 mm². Kernekonfiguration kan være 3-leder eller 3+1-kerne, med den nøjagtige kombination afhængig af den valgte kabelspecifikation.

Q3: Hvad er forskellen mellem MYJV og MYJV22?

A: MYJV refererer til den XLPE-isolerede, PVC-beklædte konstruktion, mens MYJV22 tilføjer stål-tape armering. Den pansrede version overvejes, hvor installationen kræver yderligere mekanisk beskyttelse. Den passende konstruktion afhænger af kabelføringen og lægningsforholdene.

Q4: Kan dette kabel bruges på kulklippere eller andet mobilt mineudstyr?

A: Nej. Dette kabel er beregnet til statisk installation og fast strømfordeling. Udstyr, der involverer kontinuerlig slæbning, gentagen bøjning eller anden mobil service, kræver normalt et fleksibelt minekabel, der er specifikt specificeret til den pågældende driftstilstand.

Spørgsmål 5: Hvilke oplysninger skal gives, når du anmoder om et tilbud?

A: De påkrævede oplysninger omfatter normalt nominel spænding, ledertværsnit, kernekonfiguration, kabellængde, mængde, installationsmetode og påføringsudstyr. Hvis projektet kræver specifik certificering, kontrolregistrering, pakkekrav eller tekniske dokumenter, skal disse også oplyses i forespørgslen.

Q6: Hvad skal kontrolleres før forsendelse eller accept af webstedet?

A: Tjek kabelmodellen, nominel spænding, lederstørrelse, kernekonfiguration, pansertype og kabellængde i forhold til købsspecifikationen. Afhængigt af projektet, gennemgå de relevante elektriske testresultater, ledermodstandsdata, spændingsmodstandsregistreringer, flammehæmmende dokumentation og påkrævede certifikater før accept.

For faste minestrømfordelingssystemer skal XLPE-isoleret minestrømkabel vælges i henhold til elektrisk belastning, nominel spænding, installationsmetode og miljøforhold. For applikationer, der involverer kontinuerlig bevægelse, bør kabelkonstruktionen gennemgås separat for at matche udstyrets mekaniske krav.
