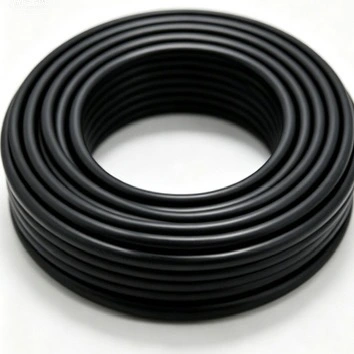

Aluminium XLPE FR Brandsikkert lavspændingsstrømkabel

Qiancheng Aluminium XLPE FR brandsikkert lavspændingsstrømkabel er designet til lavspændingsstrømfordeling, hvor brandmodstand, flammehæmmende ydeevne og installationsvægt skal overvejes sammen. Kablet bruger en aluminiumsleder, XLPE-isolering, et glimmerbrandsikkert lag og en flammehæmmende ydre kappe til applikationer, herunder bygningsstrømsystemer, kabelgrave, kommunale netværk og industrianlæg.

Tabel med produktspecifikationer og tekniske parametre

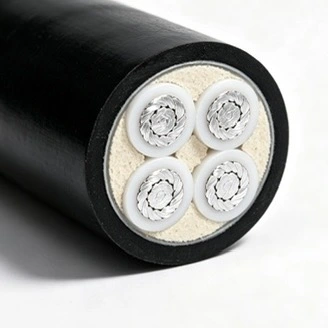

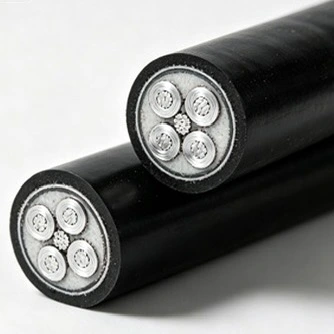

Kabelkonstruktion og materialevalg

Aluminiumsleder

Lederen bruger aluminium som det strømførende materiale. Sammenlignet med en kobberleder af tilsvarende elektrisk design kan aluminium reducere kabelmassen, hvilket kan være relevant ved lange kabeltræk, kabelbakkebelastning og installationshåndtering. Ledertværsnit bør vælges i henhold til strømbærende kapacitet, spændingsfald, installationsforhold og den gældende elektriske standard.

XLPE isolering

Tværbundet polyethylen giver den primære elektriske isolering omkring lederen. Sammenlignet med konventionel PVC-isolering er XLPE generelt valgt for dens højere tilladte driftstemperatur og modstandsdygtighed over for termisk ældning. Faktisk driftstemperatur, kortslutningsforhold og servicemiljø bør følge den gældende produktspecifikation og installationsstandard.

Glimmer brandsikkert lag

Et glimmerbaseret brandsikkert lag er inkorporeret i kabelkonstruktionen for at hjælpe med at opretholde isolering og kredsløbsintegritet, når det udsættes for definerede brandforhold. Brandmodstand og flammehæmning er separate ydeevneegenskaber, så den påkrævede testmetode, varighed og acceptkriterier bør bekræftes i forhold til projektspecifikationen og tilgængelig testdokumentation.

Flammehæmmende ydre kappe

Den ydre kappe giver mekanisk beskyttelse og bidrager til flammehæmmende ydeevne. Dens egnethed til udendørs- eller grøftinstallation afhænger af den specificerede kappeforbindelse, ultraviolet eksponering, fugt, temperatur og mekaniske forhold. Installationsbeskyttelse bør overvejes, hvor kablet er udsat for alvorlige miljømæssige eller mekaniske belastninger.

Aluminium XLPE FR brandsikkert lavspændingsstrømkabel kombinerer en aluminiumsleder med XLPE-isolering, et brandsikkert lag og en flammehæmmende kappe. Denne konstruktion gør det muligt at overveje de elektriske, termiske og brandmæssige krav til projektet separat i stedet for at stole på en enkelt materialeegenskab.

Brandydelse og elektrisk sikkerhed

Brandsikker ydeevne

Den brandmodstandsdygtige struktur er beregnet til at understøtte kredsløbskontinuitet under specificerede brandtestbetingelser. Den verificerede varighed og temperatur bør tages fra den tilsvarende testrapport i stedet for at blive behandlet som en generel driftsgaranti for hvert brandscenarie.

Flammehæmmende ydeevne

Flammehæmning vedrører kabelkonstruktionens evne til at begrænse flammeudbredelsen under en defineret test. Det er forskelligt fra brandmodstand, som handler om at opretholde kredsløbsintegritet i en bestemt periode under specificerede brandforhold. For projektaccept skal begge krav kontrolleres i forhold til de gældende standarder og testdokumenter.

Elektrisk isolering

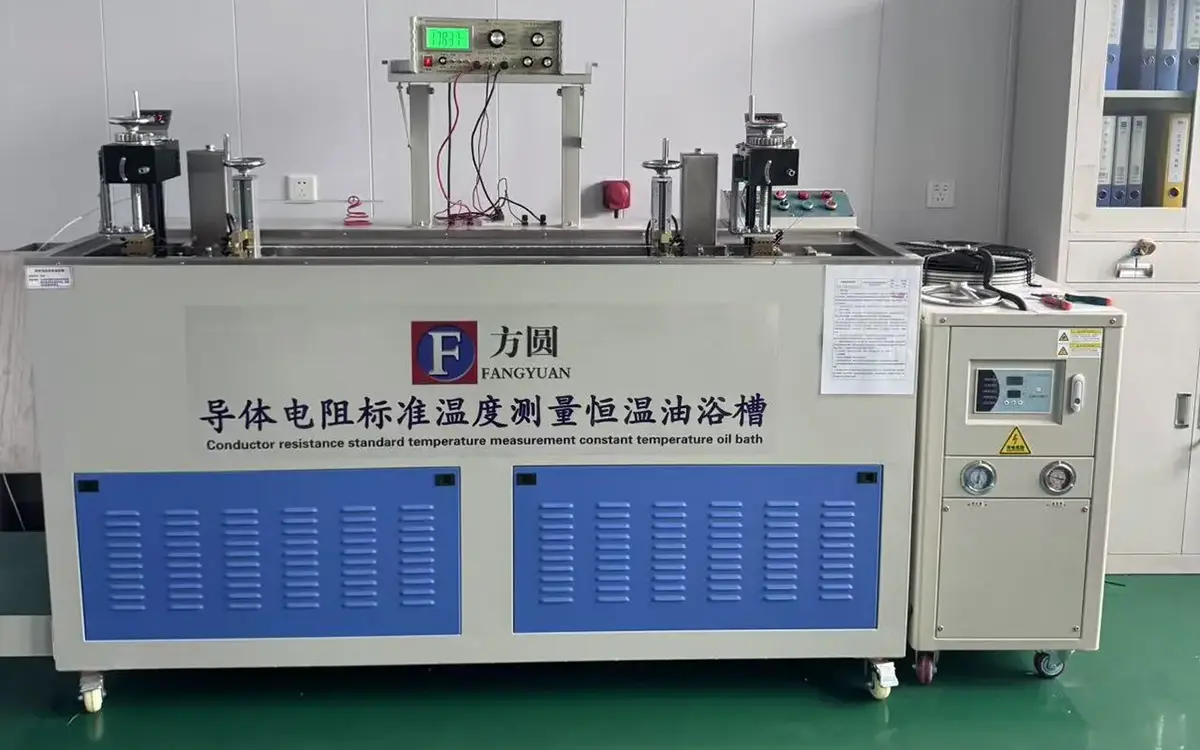

XLPE-isolering adskiller lederen fra de ydre beskyttende lag og giver elektrisk isolering under normal drift. Inspektion af færdige kabler kan omfatte dimensionskontrol, ledermodstand, isolationsrelaterede tests og spændingsmodstandstest i henhold til den bestilte specifikation og gældende testkrav.

Conductor og Batch Control

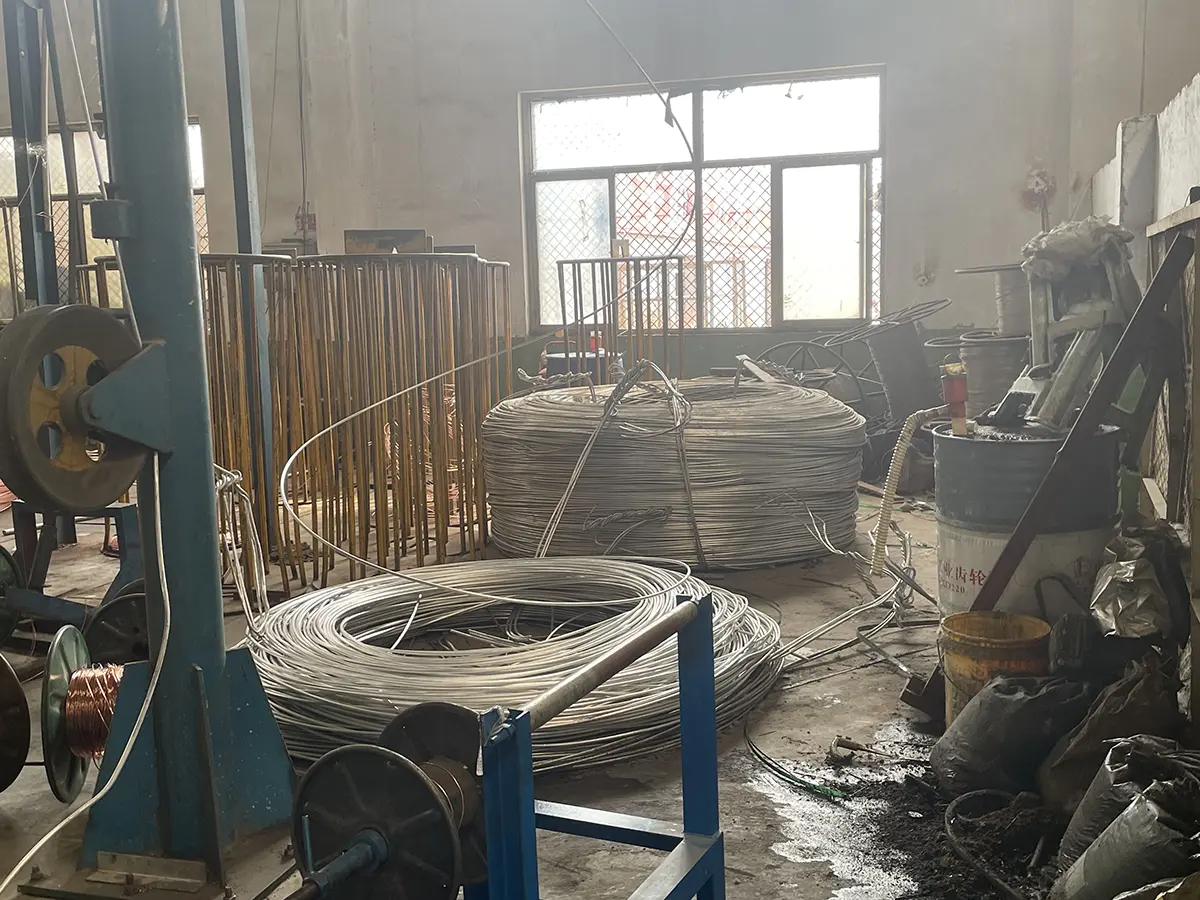

Aluminiumsledermateriale bør kontrolleres for de nødvendige elektriske og dimensionelle egenskaber før kabelproduktion. Produktionsregistreringer og færdige kabeltestresultater giver grundlag for batchsporbarhed. Hvor det kræves af en projektkontrakt, kan fabriksinspektion eller tredjepartsprøvetagning arrangeres i henhold til et aftalt inspektionsomfang.

Overvejelser om valg og installation

Lederens størrelse

Kabelvalg bør tage hensyn til belastningsstrøm, installationsmetode, omgivelsestemperatur, kabelgruppering, spændingsfald og kortslutningsforhold. Ampasitetsværdierne i tabellen er referencedata for de anførte konfigurationer; den endelige lederstørrelse skal bekræftes ved hjælp af den beregningsmetode og korrektionsfaktorer, der kræves af projektstandarden.

Installationstemperatur

For kabler med PVC-isolering, PVC-kappe eller halogenfri flammehæmmende kappe, må installationens omgivelsestemperatur ikke være lavere end 0 ℃. Lavtemperaturinstallation bør kun udføres, når kabelkonstruktionen og installationsproceduren tillader det.

Minimum bøjningsradius under installation

Efter endt kabellægning skal der udføres en spændingsmodstandstest i 15 minutter ved en testspænding på 3,5 kV.

Ansøgninger og arbejdsforhold

Aluminium XLPE FR brandsikkert lavspændingsstrømkabel kan overvejes til lavspændings brandsikkerhedsstrømdistribution på hospitaler, skoler, kommercielle bygninger, industrianlæg, kommunale rørnet og lignende projekter. Udvælgelsen bør baseres på den påkrævede belastning, spænding, installationsmetode, miljøforhold og brandydelseskrav.

Indendørs kabelbakker

Velegnet til lavspændingsstrømkredsløb installeret i indendørs kabelbakker, hvor brandkrav er en del af projektspecifikationen. Kabelstøtteafstand, gruppering og varmeafledning bør tages i betragtning under installationen.

Udendørs og kabelgravsinstallation

Kablet kan bruges til udendørs overliggende installation og kabelgrave, når kappekonstruktionen og miljøforholdene er passende. UV-eksponering, fugt, temperaturændringer og mekanisk beskyttelse bør evalueres før installation.

Direkte begravelse

Let direkte nedgravning kan overvejes, hvor kabelkonstruktionen og projektkravene tillader det. Jordbundsforhold, fugt, korrosion, nedgravningsdybde og mekanisk beskyttelse bør evalueres, før installationsmetoden bekræftes.

Begrænsede arbejdsforhold

Langtidsudlægning under vand er forbudt. Til steder med vedvarende vandeksponering, alvorlig kemisk forurening, ekstraordinær mekanisk belastning eller andre specielle forhold, bør en kabelkonstruktion, der er specielt designet til disse forhold, vælges.

Kvalitetskontrol og teknisk dokumentation

Qiancheng vedligeholder produktions- og inspektionsoptegnelser for kabelfremstilling og test af færdige produkter. Afhængigt af produktkonfigurationen og projektkravene kan dokumentationen omfatte produktspecifikationer, fabrikstestregistreringer, spændingsbestandige testresultater, brandpræstationstestrapporter og batchsporbarhedsoplysninger.

Til eksportprojekter kan kunderne levere den nødvendige lederstørrelse, kabellængde, installationsmetode, krav til brandydelse og gældende standarder på forhånd. Disse oplysninger hjælper med at bestemme den passende kabelkonstruktion og dokumentationspakke før produktion.

Kundefabriksbesøg, aftalte inspektionsprocedurer og uafhængig tredjepartsprøveudtagning kan arrangeres, når det kræves af kontrakten. Længdeskæring og overflademærkning kan også diskuteres i henhold til ordrespecifikationen.

FAQ

Q1: Hvad er hovedforskellen mellem et brandsikkert kabel med aluminiumkerne og kobberkerne?

A: Aluminium reducerer ledermassen sammenlignet med kobber under sammenlignelige elektriske designforhold. Den faktiske forskel i kabelvægt og omkostninger afhænger af lederstørrelse, kabelkonstruktion, installationsmetode og projektkrav. Lederens dimensionering bør ikke være baseret på vægt alene.

Q2: Hvad gør det brandhæmmende glimmerlag?

A: Glimmerlaget fungerer som en brandsikker barriere omkring lederen. Under en kvalificeret brandtest hjælper det med at opretholde elektrisk isolering og kredsløbsintegritet i den specificerede testvarighed. Den verificerede ydeevne bør tages fra den relevante testrapport.

Q3: Hvorfor bruges XLPE i stedet for konventionel PVC-isolering?

A: XLPE vælges almindeligvis, hvor der kræves højere driftstemperaturegenskaber og modstand mod termisk ældning. Det passende isoleringssystem afhænger stadig af spændingsniveauet, omgivende forhold, installationsmetode og gældende standard.

Q4: Hvordan skal lederstørrelsen vælges?

A: Valget bør tage hensyn til belastningsstrøm, installationsmetode, omgivelsestemperatur, gruppering, spændingsfald og kortslutningsforhold. Ampasitetsværdierne vist i specifikationstabellen skal bruges sammen med de gældende designberegninger og korrektionsfaktorer.

Q5: Hvad er minimumskravene til bøjningsradius?

A: Under installationen er den mindste bøjningsradius 20D for ikke-pansret enkeltlederkabel, 15D for pansret enkeltlederkabel, 15D for ikke-armeret flerlederkabel og 12D for armeret flerlederkabel. I nærheden af ​​tilslutningsbokse og klemmer er de angivne værdier henholdsvis 15D, 12D, 12D og 10D.

Q6: Hvilken test kræves efter kabellægning?

A: I henhold til de medfølgende installationskrav skal der udføres en spændingsmodstandstest efter udlægning ved 3,5 kV i 15 minutter. Selve testproceduren bør følge de gældende projektspecifikationer og sikkerhedskrav.

Q7: Kan dette kabel installeres udendørs eller direkte nedgravet?

A: Udendørs overliggende installation, installation af kabelgrave og let direkte nedgravning kan overvejes, når miljø- og installationsforholdene er passende. Langvarig nedsænkning under vand er forbudt. UV-eksponering, fugt, jordbundsforhold og mekanisk beskyttelse bør evalueres før installation.

Q8: Hvilke dokumenter kan leveres til et eksportprojekt?

A: Afhængigt af produktkonfigurationen og kontrakten kan tilgængelige dokumenter omfatte produktspecifikationer, fabrikstestregistreringer, spændingsmodstandstestresultater, brandpræstationstestrapporter og batchsporbarhedsregistreringer. Den påkrævede dokumentation skal bekræftes inden produktion.
