Aluminium PVC FR Brandsikkert lavspændingsstrømkabel

Qiancheng Aluminium PVC FR brandsikkert lavspændingsstrømkabel er designet til lavspændingsstrømfordeling, hvor der kræves flammehæmmende og brandsikker ydeevne. Aluminiumslederkonstruktionen kan specificeres til bygningstjenester, nødstrømkredsløb, industrianlæg og andre projekter, hvor ledervægt, installationsforhold og brandydelseskrav skal overvejes samlet.

Tabel med produktspecifikationer og tekniske parametre

Konstruktion og brandegenskaber

Aluminiumsleder

Kablet bruger en aluminiumsleder til lavspændingsstrømtransmission. Aluminiumskonstruktion kan reducere ledervægten sammenlignet med kobber ved et tilsvarende tværsnitsareal, men ledervalg bør også tage højde for modstand, tilladt strøm, spændingsfald, tilslutningsmetode og installationsforhold. Værdierne i den tekniske tabel giver udgangspunkt for kabelvalg på projektniveau.

Brandsikkert lag

Den brandsikre konstruktion er beregnet til at hjælpe med at opretholde kredsløbskontinuitet under specificerede brandtestbetingelser. Det påkrævede brandmodstandsniveau skal bekræftes fra den gældende produktstandard og projektspecifikation. Brandmodstand og flammehæmning er forskellige ydelseskarakteristika og bør evalueres ved hjælp af de tilsvarende testkrav.

Brandhæmmende isolering og kappe

Der anvendes flammehæmmende PVC til isolering og yderkappe i den angivne konstruktion. Dens rolle er at begrænse flammeudbredelsen under de specificerede testbetingelser. Det faktiske ydeevneniveau bør verificeres gennem den relevante produkttestrapport i stedet for at udledes af materialenavnet alene.

Isolerings- og kappedimensioner

Isolering og kappetykkelse øges med lederens tværsnitsareal i henhold til produktspecifikationen. Disse dimensioner påvirker den overordnede kabeldiameter, installationsplads og krav til mekanisk beskyttelse, så den endelige kabelstørrelse bør kontrolleres i forhold til den tilgængelige bakke, rør eller rende.

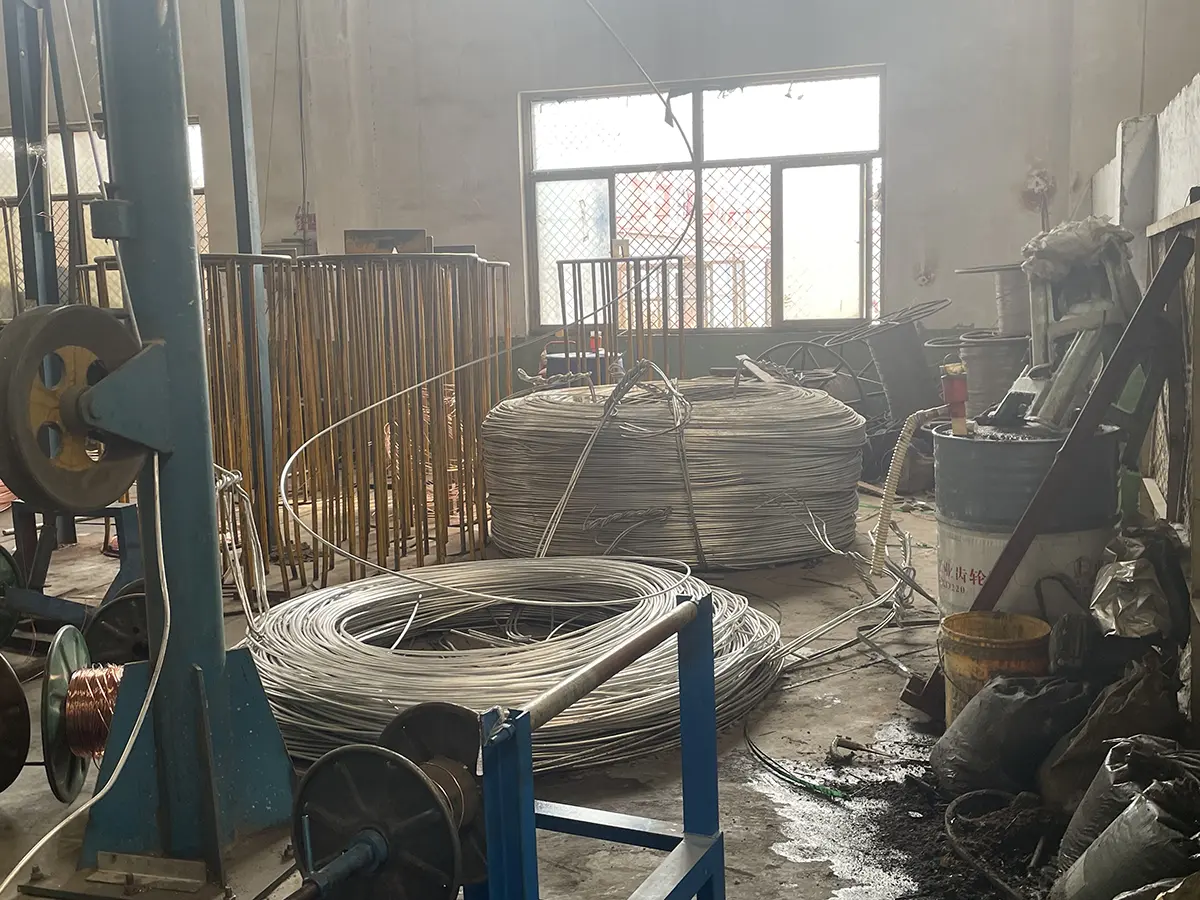

Produktion og kvalitetskontrol

Qiancheng fremstiller kablet gennem lederbearbejdning, påføring af brandsikkert lag, isoleringsekstrudering og kappeekstrudering. Produktionsinspektion kan omfatte ledermodstand, dimensionskontrol, isoleringsevne og relevant brandpræstationstest i henhold til den aftalte specifikation.

Materiale inspektion

Indgående leder- og isoleringsmaterialer kontrolleres mod de gældende produktionskrav inden forarbejdning. Aluminiumsledermodstand og dimensionskonsistens er vigtige kvalitetskontrolpunkter, fordi de direkte påvirker den elektriske ydeevne og overensstemmelse med færdige kabler.

Proceskontrol

Lederbehandling, påføring af brandsikkert lag og ekstruderingsparametre kontrolleres under produktionen. Isolering og kappetykkelse kontrolleres i forhold til produktspecifikationen for at reducere dimensionsvariation mellem produktionsbatch.

Batch sporbarhed

Produktions- og inspektionsoptegnelser kan knyttes til den relevante kabelbatch- og rulleidentifikation. For ingeniørordrer kan de nødvendige inspektionsdokumenter, testregistreringer og rulleinformation aftales før produktion for at understøtte projektarkivering og -accept.

Tredjepartsinspektion

Tredjeparts fabriksinspektion, prøveudtagning eller bevidnet testning kan arrangeres, når det kræves af købsspecifikationen. Inspektionsomfanget bør bekræftes på forhånd, så de relevante prøver, testudstyr og produktionsregistreringer er tilgængelige.

Brandbestandig og flammehæmmende ydeevne

Brandmodstandsdygtighed

Den brandsikre konstruktion er beregnet til kredsløb, hvor fortsat elektrisk funktion under en defineret brandeksponering er en del af projektkravet. Den påkrævede testvarighed, flammetemperatur, mekaniske forhold og kredsløbsintegritetskriterier skal bekræftes fra den gældende standard og projektspecifikation.

Flammehæmning

Flammehæmmende ydeevne vedrører begrænsning af flammeudbredelse langs kablet under definerede testbetingelser. IEC 60332 dækker test af elektriske og optiske fiberkabler under brandforhold, herunder vertikale flammeudbredelsesmetoder for individuelle kabler og grupperede kabler.

Brandydelsesdokumentation

For projekter med krav til brandsikkerhedsaccept skal den gældende testrapport identificere den testede kabelkonstruktion, lederstørrelse, testmetode og resultat. Dette er mere nyttigt til teknisk gennemgang end kun at stole på generelle beskrivelser såsom brandhæmmende eller flammehæmmende.

Verifikation af brandmodstandstest

For lavspændingskabler, der kræves for at opretholde kredsløbsintegritet under brand, giver IEC 60331 testmetoder under definerede brandforhold. Forskellige dele af standarden gælder i henhold til kabeldiameter og testarrangement, så den nøjagtige testmetode bør matches til kabelkonstruktionen og projektkravet.

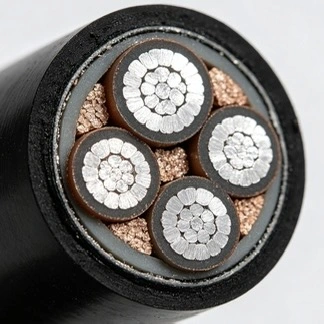

Kabelkonstruktion

Kabelkonstruktionen kombinerer aluminiumsleder, brandhæmmende lag, isolering og yderkappe. Hvert lag udfører en anden funktion, så valg bør overveje den komplette konstruktion frem for ledermateriale alene.

Aluminiumsleder

Lederen giver den elektriske vej til lavspændingskredsløbet. Tværsnitsareal bør vælges i henhold til designstrøm, tilladt spændingsfald, installationsforhold og gældende elektriske krav.

Brandsikkert lag

Det brandsikre lag giver termisk beskyttelse omkring lederen under den specificerede brandeksponering. Dens ydeevne vurderes gennem den gældende brandmodstandstest snarere end gennem normale driftstemperaturdata.

PVC isoleringslag

Isoleringen adskiller den strømførende leder fra andre ledende eller eksterne komponenter. Ensartet isoleringstykkelse er vigtig for den elektriske integritet og dimensionelle konsistens under produktionen.

Flammehæmmende PVC ydre kappe

Den ydre kappe giver beskyttelse mod det eksterne installationsmiljø og bidrager til kablets flammehæmmende ydeevne. Hvor udendørs installation er påkrævet, skal kappematerialet og miljøbestandigheden bekræftes i forhold til de faktiske eksponeringsforhold.

Anvendelse og installation

Offentlige og kommercielle bygninger

Aluminium PVC FR brandsikkert lavspændingsstrømkabel kan specificeres til udvalgte lavspændingskredsløb på hospitaler, skoler, indkøbscentre, kontorbygninger og andre offentlige faciliteter, hvor der gælder brandydekrav. Typiske kredsløb kan omfatte nødstrøm, brandrelateret udstyr og andre udpegede lavspændingsbelastninger.

Industrianlæg

Industrielle anlæg og produktionsfaciliteter kan bruge brandsikre lavspændingskabler til udvalgte nødstrøms- eller essentielle strømkredsløb. Kabelstørrelsen bør bestemmes ud fra udstyrets belastning, startstrøm, installationsarrangement og påkrævede spændingsfaldsgrænser.

Kommune- og brugsprojekter

Kablet kan overvejes til lavspændingsdistribution og renoveringsprojekter, hvor aluminiumsledere er egnede til det elektriske design og de specificerede brandkrav. Installationen kan omfatte kabelbakker, grøfter eller andre beskyttede routingsystemer afhængigt af projektet.

Underjordisk infrastruktur

Underjordiske kabelruter kræver hensyntagen til fugt, mekaniske skader, korrosion, dræning og adgang til vedligeholdelse. Direkte nedgravning bør kun anvendes, hvor kabelkonstruktionen og projektspecifikationen tillader det, med yderligere beskyttelse anvendt, hvor forholdene på stedet kræver det.

Kabelbakke og lodret installation

Før bakke eller lodret installation skal ingeniører verificere kabelvægt, bøjningskrav, støtteafstand, varmeafledning og antallet af kredsløb installeret sammen. Aluminiumsledere kan være nyttige, hvor kabelvægt er en vigtig installationshensyn, men elektrisk dimensionering forbliver den primære valgfaktor.

Udvælgelse og projektkrav

Dirigent Tværsnit

Tværsnitsareal bør vælges i henhold til designstrøm og kontrolleres mod tilladt spændingsfald, installationsforhold, omgivelsestemperatur og kabelgruppering. Ampacity-værdierne i tabellen skal fortolkes sammen med de faktiske projektinstallationsforhold i stedet for at blive brugt som universelle feltværdier.

Brandydelsesniveau

Brandmodstand og flammehæmning bør specificeres separat i købsdokumentationen. Hvis et projekt kræver fortsat kredsløbsdrift under brand, skal den påkrævede brandintegritetstestmetode og varighed tydeligt angives. Hvis projektet kun kræver begrænsning af flammespredning, bør den relevante flammehæmmende test identificeres.

Installationsmiljø

Indendørs, udendørs, underjordiske og kabelbakkeinstallationer kan stille forskellige krav til den ydre kappe og det understøttende installationssystem. For projekter, der involverer fugt, kemisk eksponering, stærkt sollys eller høj mekanisk risiko, bør installationsbetingelserne gennemgås, før kabelkonstruktionen færdiggøres.

Eftersyn og accept

For eksport- og infrastrukturordrer kan købsspecifikationen definere ledermodstand, isolationsdimensioner, testspænding, brandydelsestest, inspektionsomfang og dokumentationskrav. Enighed om disse elementer før produktion hjælper med at undgå forskelle mellem indkøbsdokumenter og endelige acceptkriterier.

Teknisk support og ordreoplysninger

For et tilbud eller teknisk gennemgang kan kunderne give den nominelle spænding, ledertværsnit, påkrævet kabellængde, installationsmetode, projektanvendelse og gældende standard. Qiancheng kan gennemgå disse detaljer og bekræfte den egnede aluminium PVC FR brandsikre lavspændingsstrømkabelkonstruktion sammen med de nødvendige tekniske dokumenter.

For projekter, der involverer brandsikre kredsløb, er det også nyttigt at specificere den nødvendige brandintegritetstestmetode, flammehæmmende testniveau, ledermodstandskrav og inspektionsprocedure før produktion. Disse oplysninger gør det muligt for fremstillings- og kvalitetskontrolteamene at arbejde mod en defineret teknisk specifikation.

Kvalifikation og projektdokumentation

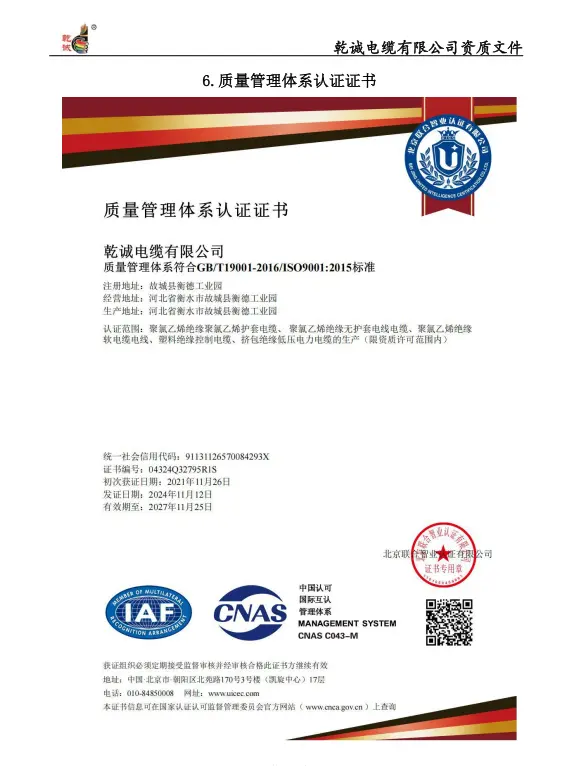

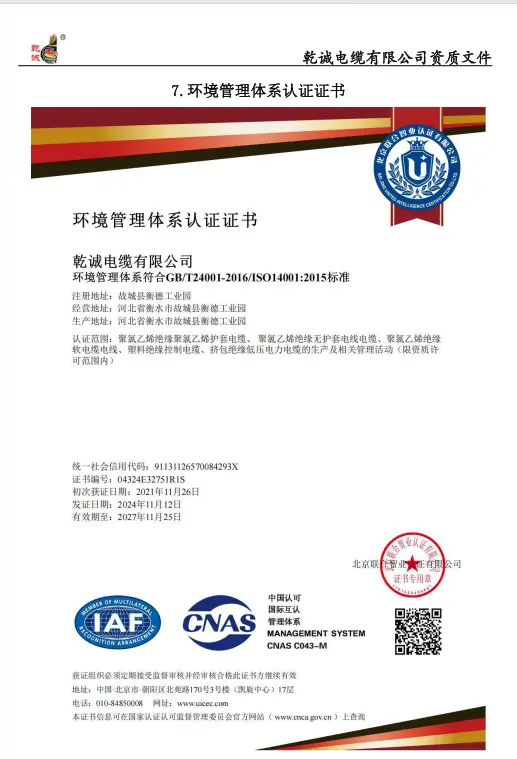

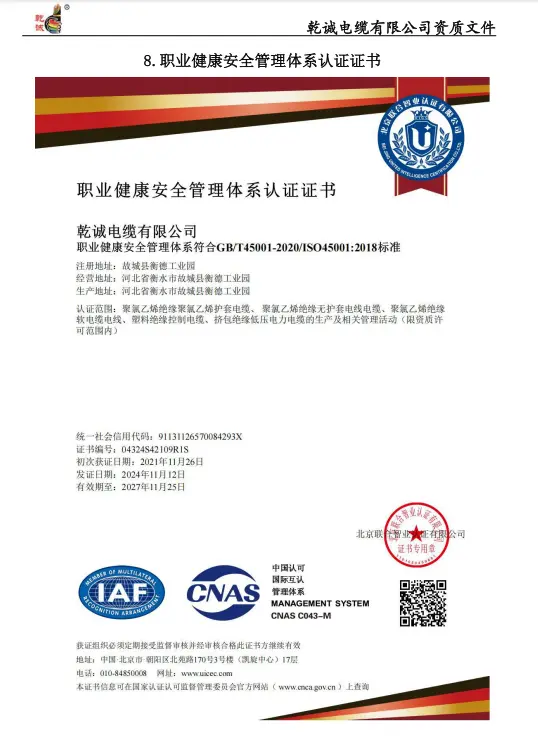

Management System Certificeringer

Hvor det er relevant for projektet, kan Qiancheng levere dokumentation relateret til kvalitets-, miljø- og arbejdsmiljø- og sikkerhedsstyringssystemer, herunder ISO9001, ISO14001 og ISO45001 certifikater.

Produktion og produktkvalifikationer

Produktionslicenser og produktspecifikke kvalifikationsdokumenter kan leveres i henhold til produkt-, destinationsmarkedet og projektkrav. Kunder bør bekræfte de nøjagtige certifikater, der kræves for lokal lovgivning eller projektaccept, før de bestiller.

Brandpræstationstestrapporter

Brandmodstands- og flammehæmmende testrapporter kan leveres i henhold til den testede konstruktion og gældende testmetode. Til teknisk gennemgang bør rapporten kontrolleres i forhold til den bestilte kabelkonstruktion, lederstørrelse og påkrævet ydeevne.

Eksporter dokumentation

For oversøiske ordrer kan tekniske dokumenter omfatte engelsksprogede specifikationer, inspektionsoptegnelser, fabriksacceptdokumenter, pakningsoplysninger og batchsporbarhedsregistreringer, når de er inkluderet i købsaftalen.

FAQ

Q1: Hvad er forskellen mellem et brandsikkert kabel og et flammehæmmende kabel?

A: De adresserer forskellige brandegenskaber. Et flammehæmmende kabel er designet til at begrænse flammeudbredelsen under definerede testbetingelser, mens et brandsikkert kabel er designet til at opretholde kredsløbsintegriteten i en specificeret periode under de gældende brandtestbetingelser. Den påkrævede ydeevne skal fremgå af projektspecifikationen.

Q2: Hvorfor bruge en aluminiumsleder til et brandsikkert lavspændingskabel?

A: Aluminium kan reducere ledervægten sammenlignet med kobber ved det samme nominelle tværsnitsareal. Det kan derfor overvejes til projekter, hvor kabelvægt, installationshåndtering og materialeomkostninger er vigtige faktorer. Lederstørrelsen skal stadig vælges i henhold til strømkapacitet, spændingsfald og gældende elektriske krav.

Q3: Hvordan skal lederstørrelsen vælges?

A: Valget bør tage højde for designstrøm, installationsmetode, omgivelsestemperatur, kabelgruppering, kredsløbslængde, spændingsfald og kortslutningsforhold. Ampacity-værdierne i tabellen giver referencedata, men det endelige valg bør kontrolleres i forhold til det faktiske installationsarrangement.

Q4: Kan dette kabel bruges til brandpumper og nødstrømkredsløb?

A: Det kan overvejes til lavspændingskredsløb, hvor projektet kræver den tilsvarende brandsikre konstruktion. For brandpumper, nødbelysning eller andet livssikkerhedsudstyr skal den påkrævede kredsløbsintegritetsvarighed og gældende lokal standard eller projektstandard bekræftes før kabelvalg.

Q5: Kan kablet installeres udendørs?

A: Udendørs brug afhænger af kappens konstruktion, miljøeksponering og installationsmetode. Hvor kablet er udsat for langvarig sollys, fugt, kemikalier eller mekaniske skader, skal projektet specificere det påkrævede miljøbeskyttelses- og installationssystem.

Q6: Kan kablet begraves direkte?

A: Direkte nedgravning bør kun anvendes, når det er tilladt i henhold til kabelspecifikationen og projektdesignet. Jordfugtighed, korrosion, mekanisk beskyttelse, dræning og forventede driftsforhold bør evalueres, før der vælges direkte nedgravning. Rørledninger eller andre beskyttelsesforanstaltninger kan være påkrævet i krævende miljøer.

Q7: Kan der arrangeres tredjepartsinspektion for et eksportprojekt?

A: Ja. Fabriksinspektion, prøveudtagning og bevidnet testning kan arrangeres i henhold til den aftalte inspektionsplan. De påkrævede testelementer, prøveudtagningsmetode, dokumentation og acceptkriterier bør bekræftes før produktion.

Q8: Hvilke oplysninger kræves for et tilbud?

A: Nyttige oplysninger omfatter lederstørrelse, kabellængde, spændingsniveau, installationsmetode, anvendelse, destinationsland, gældende standard og påkrævet brandydelsesniveau. Hvis kabelspecifikationen ikke er færdiggjort, kan projektets belastning og installationsbetingelser leveres til en indledende teknisk gennemgang.
