Aluminum PVC Fire Resistant Power Cable

Til lavspændingskredsløb, der skal forblive spændingsførende under en specificeret brandeksponering, kombinerer aluminium PVC brandsikkert strømkabel en aluminiumsleder med elektrisk isolering, et dedikeret brandsikkert lag og en PVC beskyttende kappe. Den er beregnet til nødstrømdistribution og andre kredsløb med definerede brandkontinuitetskrav.

Serien dækker lederstørrelser fra 1,5 mm² til 1000 mm², med elektriske data for ledermodstand, modstå spænding og ampacitet under forskellige installationsforhold. Det endelige kabelvalg afhænger af kredsløbsbelastningen, rutelængde, installationsmetode, tilladt spændingsfald og gældende brandsikkerhedskrav.

Produktdimensioner og tekniske parametre

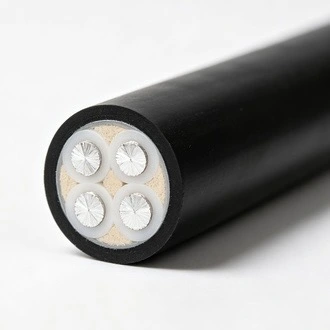

Konstruktion og materialevalg

Kablet er bygget op omkring fire funktionslag, der arbejder sammen under normal drift og under de specificerede brandtestbetingelser. Aluminiumslederen bærer den elektriske belastning, mens isoleringen giver elektrisk adskillelse. Et dedikeret brandsikkert lag hjælper med at beskytte kredsløbet, når det udsættes for høj temperatur, og PVC-kappen danner den ydre beskyttende overflade.

Aluminiumsleder

Aluminium bruges som strømførende leder. Dens lavere tæthed sammenlignet med kobber kan være relevant for kabelvægt og håndtering, især på lange kabelruter. Imidlertid kræver aluminiumsledere passende dimensionering og kompatible termineringskomponenter. Strømkapacitet, spændingsfald og installationsforhold bør overvejes, før lederens tværsnit vælges.

Brandsikkert lag

Det brandsikre lag er beregnet til at give termisk beskyttelse til den elektriske kerne under den specificerede brandeksponering. Dens funktion bør adskilles fra flammehæmning: flammehæmmende materialer er primært beregnet til at begrænse flammeudbredelse, mens brandsikre kabelkonstruktioner vurderes for at opretholde kredsløbsdrift under definerede brandtestbetingelser.

PVC-isolering og ydre kappe

Isoleringen giver den nødvendige elektriske adskillelse omkring lederen, mens PVC-kappen beskytter det færdige kabel mod normal ekstern kontakt under håndtering og installation. Isolerings- og kappetykkelserne vist i tabellen varierer med lederstørrelse og indgår i kablets dimensionelle specifikation.

Overvejelser om elektriske og brandmæssige ydeevne

For brandrelaterede strømkredsløb kan kablets ydeevne ikke evalueres alene ved flammemodstand. Elektrisk kontinuitet, isoleringstilstand, ledermodstand og de gældende brandtestbetingelser skal alle overvejes under ét. De medfølgende produktdata specificerer en 3,5 kV/5 min testspænding og giver separate strømførende værdier til installation i luft og direkte nedgravet jord.

Brandmodstandstestbetingelser

Den medfølgende produktinformation specificerer en 90-minutters brandmodstandsevne under en testtilstand på 750 °C. Denne værdi skal forstås som et testresultat forbundet med den specificerede kabelkonstruktion og testmetode snarere end en universel erklæring om, at kablet vil bevare strømmen i samme varighed under enhver rigtig brand. Projektgodkendelse bør baseres på den gældende testrapport og lokale brandsikkerhedskrav.

Ledermodstand og ampacitet

Lederens jævnstrømsmodstand er angivet i den tekniske tabel for de gældende aluminiumslederstørrelser. Ampacity-tallene er angivet separat for installation i luft og direkte nedgravet jord, fordi varmeafgivelsen ændrer sig med installationsforholdene. Faktisk kabeldimensionering kan også kræve overvejelser om omgivelsestemperatur, kabelgruppering, nedgravningsforhold, rutelængde og tilladt spændingsfald.

Modstår spændingsydelse

Den angivne 3,5 kV/5 min værdi repræsenterer den specificerede testspænding og varighed i de leverede produktdata. Modstandsspændingstestning bruges til at kontrollere isoleringssystemet under den definerede testtilstand. Produktdokumentation og den gældende fremstillingsstandard bør gennemgås, når kablet indsendes til projektgodkendelse.

Installation og kabelvalg

Kabelvalg bør starte med den elektriske belastning og derefter kontrolleres i forhold til det faktiske installationsmiljø. For nød- og brandrelaterede kredsløb bør den påkrævede brandmodstandsvarighed og gældende konstruktionskrav også identificeres, før kablet bestilles.

Valg af lederstørrelse

Det nominelle tværsnit skal vælges i henhold til driftsstrøm, spændingsfald og installationsforhold. For langdistancekredsløb kan spændingsfald blive en vigtig dimensioneringsfaktor, selv når lederens strømbærende kapacitet er tilstrækkelig. Det endelige valg bør derfor baseres på det komplette kredsløbsdesign snarere end ampacitet alene.

Luftinstallation

Ved installation i kabelbakker eller andre åbne ruter kan varmeafledning, kabelafstand, omgivelsestemperatur og antallet af belastede kabler påvirke den tilladte strøm. Luftampacitetsværdierne i tabellen giver produktreferencedata og bør anvendes sammen med den relevante installationsstandard.

Direkte nedgravning og kabelgrave

Ved direkte nedgravning eller installation af kabelgrave under jorden bør termiske jordforhold, nedgravningsdybde, kabelafstand, dræning og mekanisk beskyttelse tages i betragtning. De direkte nedgravede ampacitetsværdier i tabellen er installationsspecifikke referenceværdier og bør ikke behandles som en erstatning for projektspecifikke kabelberegninger.

Aluminiumslederterminering

Aluminiumsledere skal tilsluttes ved hjælp af terminaler, ører eller stik, der er egnet til aluminiumledere og den specificerede elektriske belastning. Korrekt lederforberedelse og kompression er vigtigt ved samlingen, fordi en forkert forberedt afslutning kan skabe yderligere kontaktmodstand og lokal opvarmning.

Typiske anvendelsesområder

Aluminium PVC brandsikkert strømkabel kan specificeres til lavspændingsdistributionskredsløb, hvor fortsat elektrisk service under en defineret brandtilstand er en del af projektets krav. Typiske anvendelser omfatter udvalgte nødstrømkredsløb, brandrelaterede elektriske belastninger, offentlige bygninger, industrianlæg og underjordiske distributionsruter.

Nødstrømfordeling

Kablet kan bruges til udpegede nødstrømkredsløb, hvor kabelsystemet er påkrævet for at opretholde kredsløbsdrift i en specificeret periode under brandeksponering. Det påkrævede brandmodstandsniveau skal bekræftes fra projektdesignet og gældende lokale regler.

Offentlige og kommercielle bygninger

Anvendelser kan omfatte udvalgte strømkredsløb på hospitaler, skoler, kommercielle bygninger og andre faciliteter, hvor der er installeret elektriske nødsystemer. Hvorvidt en bestemt kabelkonstruktion er påkrævet, afhænger af bygningens design, brandstrategi og gældende el- og brandforskrifter.

Industrianlæg

På fabrikker og industrianlæg kan kablet overvejes til nøddistribution, brandrelateret udstyr og andre lavspændingskredsløb, hvor der er specificeret en aluminiumsleder og defineret brandydelseskrav. Kabelstørrelsen skal tilpasses den elektriske belastning og installationsvejen.

Underjordiske distributionsruter

De tilgængelige større lederstørrelser kan overvejes til underjordiske distributionsruter og kabelgrave, hvor installationsdesignet tillader denne kabelkonstruktion. Nedgravningsforhold, mekanisk beskyttelse og termisk afledning bør kontrolleres før installation.

Fremstilling og kvalitetsdokumentation

Egen produktion og test

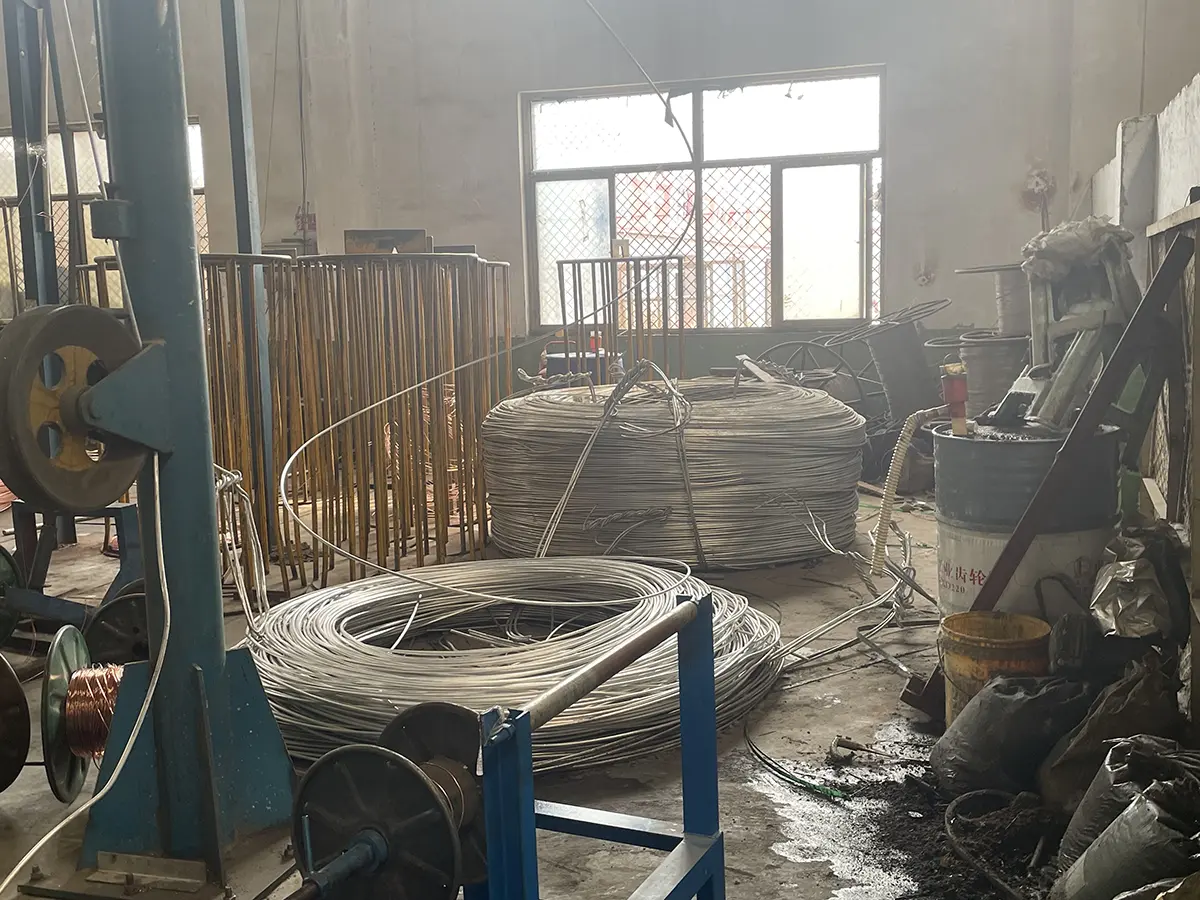

Qiancheng Cable driver sine egne kabelproduktionsværksteder og testfaciliteter. Fremstillingsprocessen dækker lederbearbejdning, isoleringsekstrudering, påføring af det brandsikre lag og ydre kappeekstrudering. Relevante produktions- og kontrolregistreringer danner grundlag for kontrol af færdige kabeldimensioner og elektriske egenskaber.

Kvalitetsstyringscertificeringer

Qiancheng Cable har en national industriel kabelproduktionslicens sammen med ISO9001 kvalitetsstyring, ISO14001 miljøstyring og ISO45001 arbejdsmiljø- og sikkerhedscertificeringer. Disse dokumenter giver information om virksomhedens produktions- og ledelsessystemer og kan gennemgås under leverandørkvalificering.

Teknisk verifikation før bestilling

Ved projektindkøb bør kablet kontrolleres i forhold til den faktiske el- og brandsikkerhedsspecifikation i stedet for kun at vælges efter produktnavn. Følgende oplysninger er nyttige, når du anmoder om et tilbud eller teknisk forelæggelse: påkrævet ledertværsnit, driftsspænding, belastningsstrøm, kabellængde, installationsmetode, omgivende eller jordbundsforhold, kabelgruppering, tilladt spændingsfald og påkrævet brandtesttilstand.

Hvor kablet indsendes til et byggeprojekt, kan køber også anmode om gældende tekniske data, testdokumentation og kvalifikationsattester til gennemgang. Dette gør det muligt at kontrollere de valgte konstruktions- og testkrav før produktion og installation.

FAQ

Hvad er forskellen mellem brandsikkert og flammehæmmende kabel?

Brandmodstand vedrører et kabelkredsløbs evne til at fortsætte driften i en specificeret periode under definerede brandtestbetingelser. Flammehæmning handler primært om at begrænse spredningen af ​​flamme langs kablet. Et kabel kan have flammehæmmende egenskaber uden at være klassificeret for samme brandmodstandsevne.

Hvorfor bruges en aluminiumsleder til dette kabel?

Aluminium giver en leder med lavere tæthed til lavspændingsstrømfordeling. Det kan være relevant, hvor kabelvægt og håndtering er overvejelser. Fordi aluminium har forskellige elektriske og tilslutningsegenskaber end kobber, bør lederdimensionering og termineringskomponenter vælges i overensstemmelse hermed.

Hvad betyder 90-minutters brandmodstandsspecifikationen?

Den medfølgende produktinformation angiver 90 minutter under en 750 °C testtilstand. Dette refererer til den definerede testtilstand for den specificerede kabelkonstruktion. Det bør ikke tolkes som en garanti for identisk kredsløbsydelse i enhver rigtig brand, fordi de faktiske resultater afhænger af installation, brandeksponering og den gældende testmetode.

Hvordan skal kabelstørrelsen vælges?

Valget bør tage hensyn til belastningsstrøm, spændingsfald, kabellængde, installationsmetode, omgivende forhold, kabelgruppering og det påkrævede brandydeniveau. De i tabellen anførte ampacitetsværdier giver referencedata for installation i luft og direkte nedgravet jord.

Kan kablet bruges til direkte nedgravning?

Produktdataene inkluderer ampacitetsværdier for direkte nedgravet jord. Den faktiske egnethed bør stadig bekræftes i henhold til kabelkonstruktionen, nedgravningsforholdene, mekanisk beskyttelse, jordens termiske egenskaber og gældende installationskrav.

Hvad skal man overveje, når man tilslutter en aluminiumsleder?

Terminalen eller stikket skal være egnet til aluminiumsledere og den specificerede belastning. Korrekt lederforberedelse og kompression er vigtigt for at opretholde en pålidelig elektrisk forbindelse og undgå overdreven kontaktmodstand eller lokal opvarmning.

Hvilke dokumenter kan leveres til projektevaluering?

Afhængigt af projektets krav kan tekniske data, produkttestdokumentation og virksomhedskvalifikationscertifikater leveres til leverandør- og produktevaluering. For brandrelaterede applikationer bør den relevante brandtestdokumentation gennemgås sammen med projektspecifikationen inden godkendelse.
