Qiancheng H1Z2Z2-K Photovoltaic Solar Cable er kompatibel med forskellige indenlandske og oversøiske fotovoltaiske DC transmissionsledningsprojekter til indkøb af solcelleprojekter.
Qiancheng H1Z2Z2-K fotovoltaisk solcellekabel anvender klasse 5 fortinnet kobberledere med dobbeltlags tværbundet polyolefin. Den er velegnet til 1,5 kV fotovoltaiske DC arbejdsforhold. Halogenfri, flammehæmmende og brandhæmmende. Komplette sporbare CNAS-testdokumenter er tilgængelige for at garantere indkøbskvalitet.
|
Antal kerner × nominelt tværsnitsareal (mm²) |
Nominel isoleringstykkelse (mm) |
Nominel kappetykkelse (mm) |
Maksimal gennemsnitlig ydre diameter (mm) |
Minimum isolationsmodstand ved 20℃ (MΩ・km) |
Minimum isolationsmodstand ved 90 ℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng H1Z2Z2-K fotovoltaisk solcellekabel bruger en højrent fortinnet kobberleder til god elektrisk ledningsevne og kontrolleret temperaturstigning under normal fuldbelastningsdrift. Kablet har en stråling-tværbundet, halogenfri flammehæmmende konstruktion med klasse-C flammehæmmende ydeevne, hvilket gør materialekonstruktionen velegnet til solcellekabelapplikationer, hvor flammeadfærd og lav-røgegenskaber tages i betragtning.
Det angivne driftstemperaturområde er -40℃ til 90℃. Kabelkonstruktionen er beregnet til udendørs solcelleanlæg udsat for sollys, temperaturændringer og andre almindelige miljøforhold. UV-ældnings- og saltspraytest kan bruges til at vurdere dens modstandsdygtighed over for vejrlig og korrosion, mens den angivne levetid på mere end 25 år gælder under normale driftsforhold.
Den fleksible lederstruktur muliggør lettere føring, bøjning og afisolering under installationen. Kablet kan bruges med kompatible fotovoltaiske stik, hvilket understøtter rutinemæssigt feltforbindelsesarbejde. Produktidentifikation og batchsporbarhed kan tilvejebringes, med relevante testregistreringer tilgængelige for produktinspektion og genverifikation i henhold til projektets krav.
Den omgivende temperatur til lægning må ikke være lavere end -15 ℃. Træk eller bøj ikke Qiancheng H1Z2Z2-K fotovoltaisk solcellekabel med magt under lave temperaturforhold. Den mindste bøjningsradius under konstruktionen skal være 4 gange kablets ydre diameter. Undgå kappeekstrudering og ridser.

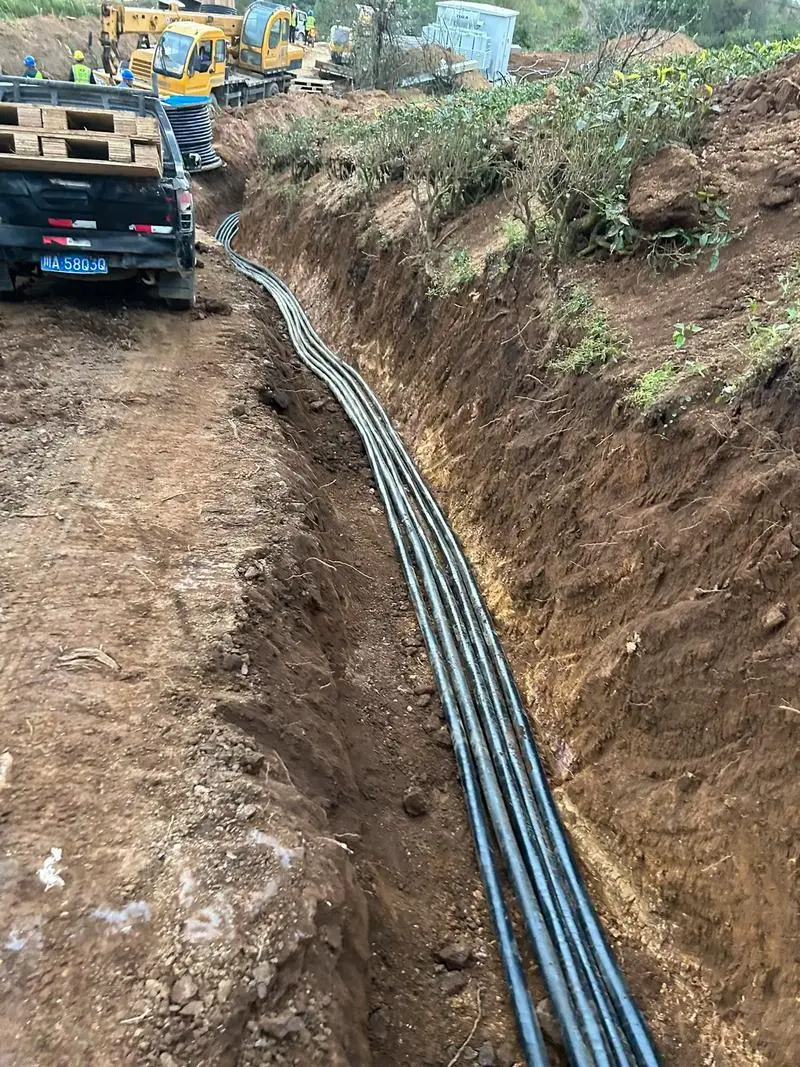

Velegnet til udendørs installation over hovedet, kabelføringsføring, installation af rørledninger og nedgravet lægning. Gælder for jordmonterede fotovoltaiske kraftværker, tagdistribuerede solcelleanlæg, komplementære fiskeri-solkraftværker og andre scenarier. Holdes væk fra højvarmekilder og stærkt ætsende områder for at forlænge kablets levetid.
Kabelsamlinger skal tætnes korrekt til vandtætning og isolering. Installer vandtætte samledåser til udsatte udendørs samlinger for at undgå elektrisk lækage og kortslutningsfejl forårsaget af indtrængning af regnvand. Før ikke højspændingskabler inde i den samme rørledning for at forhindre elektromagnetisk interferens.
A: Kablet er klassificeret til 1,5 kV fotovoltaiske DC-applikationer og bruger en højrent fortinnet kobberleder, der giver god elektrisk ledningsevne og kontrolleret temperaturstigning under normal fuldbelastningsdrift.
A: Det angivne driftstemperaturområde er -40 ℃ til 90 ℃. Under normale driftsforhold er produktet beregnet til en levetid på mere end 25 år, med UV-ældning og saltspray-korrosionsevne taget i betragtning under produktevalueringen.
A: Kablet bruger en stråling-tværbundet, halogenfri flammehæmmende konstruktion med klasse-C flammehæmmende ydeevne. Dens halogenfri konstruktion er beregnet til at reducere skadelige emissioner under forbrænding og opfylde brandsikkerhedskravene for gældende solcelleanlæg.
A: Den mindste lægningsbøjningsradius bør ikke være mindre end 4 gange kablets ydre diameter. Den anbefalede omgivende lægningstemperatur bør ikke være under -15 ℃. Tvunget træk eller bøjning ved lave temperaturer bør undgås for at reducere risikoen for kappeskader.
Sv.: Almindelige installationsmetoder omfatter udendørs overheadføring, kabelbakker, ledninger og lys nedgravet installation. Direkte eksponering for varmekilder med høj temperatur og stærkt korrosive miljøer bør undgås, medmindre den valgte konstruktion er blevet verificeret til disse forhold.
A: Kabelsamlinger kræver passende vandtætning og isoleringsbehandling. Til udsatte udendørs tilslutninger bør der anvendes vandtætte samledåser eller kompatible tilslutningssystemer for at begrænse indtrængning af regnvand og reducere risikoen for lækage eller kortslutninger.
A: Det bør ikke installeres i samme beskyttelsesrør som højspændingskabler. Separat routing hjælper med at opretholde passende elektrisk adskillelse og reducerer risikoen for interferens eller andre installationsrelaterede problemer i fotovoltaiske DC-kredsløb.
A: Den fleksible lederkonstruktion gør kablet lettere at føre og håndtere under installationen, mens dets afisoleringsegenskaber understøtter forbindelsesarbejdet. Kompatibilitet med almindeligt anvendte fotovoltaiske stik kan også forenkle ledningsføringen på stedet.
