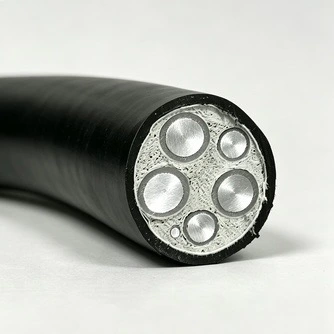

Aluminium PVC FR lavspændingsstrømkabel vedtager højrent aluminiumsledere sammen med flammehæmmende PVC-isolering og ydre kappe. Det leverer enestående omkostningsydelse og fungerer som det foretrukne kabel til kontrol med indkøbsomkostninger.
Aluminium PVC FR lavspændingsstrømkabel er fremstillet i nøje overensstemmelse med nationale standarder og IEC-specifikationer.
Fabrikken kan levere fabriksacceptcertifikater, tredjeparts typetestrapporter og elektriske ydeevnetestrapporter. Engelsksprogede versioner er tilgængelige for tilpasning til oversøisk toldbehandling og projektaccept.
Fuldstændig sporbarhed er tilgængelig for hver batch af kabler. Det hjælper udenlandske købere med at bestå lokale projektrevisioner problemfrit og undgå risici for projektnedlukning forårsaget af manglende kvalifikationer.
|
Nominelt tværsnit (mm²) |
Isoleringstykkelse (mm) |
Skedetykkelse (mm) |
Ca. kabelydre diameter (mm) |
Lederens DC modstand (Ω/km)Al |
Test spænding (kV/5 min) |
Ampacitet i luften (A)-Al |
Ampacity i direkte nedgravet jord(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kablet anvender flammehæmmende modificeret PVC-materiale. Den har selvslukkende egenskaber, når den udsættes for åben ild, hvilket effektivt begrænser brandspredningen og reducerer risikoen for brandudvidelse.

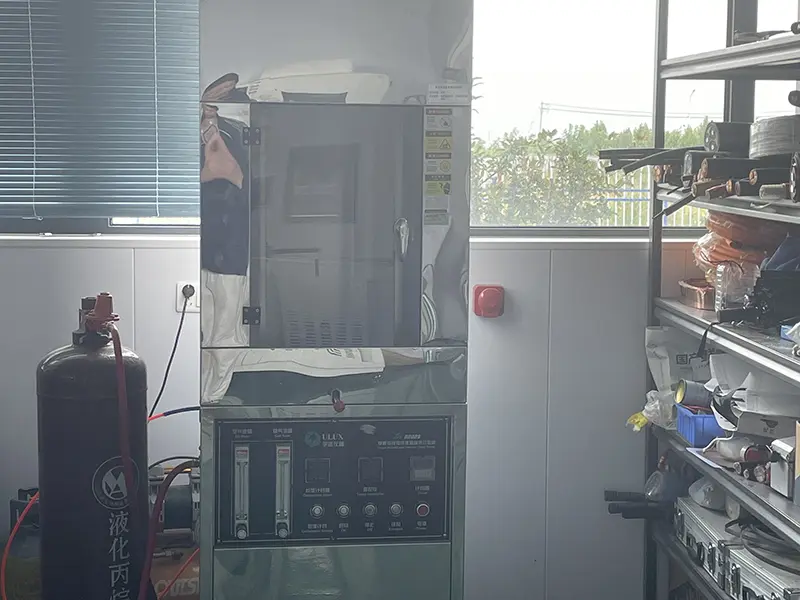

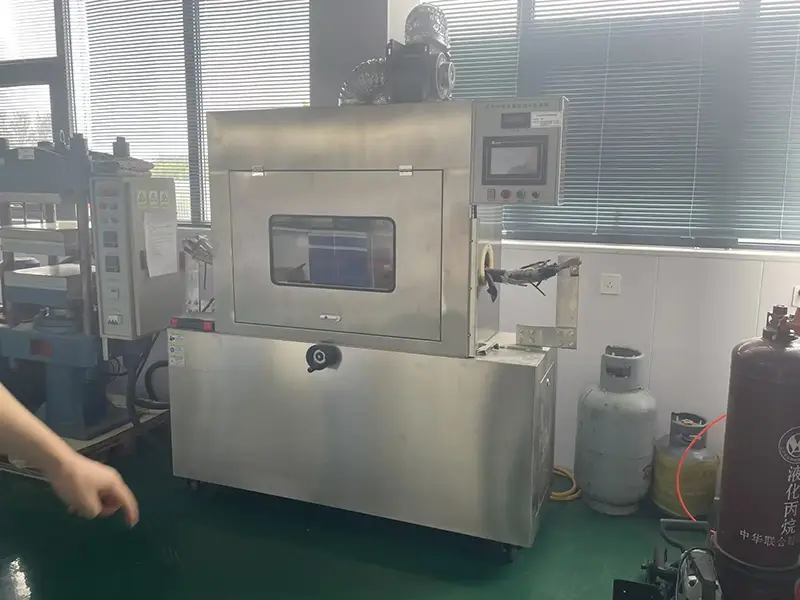

Alle færdige kabler gennemgår strømfrekvensmodstandsspændingstest og isolationsmodstandstest. Isoleringslaget leverer stabil ydeevne og modstår nedbrud og elektrisk lækage.
Ledere kan modstå høje temperaturer på kort sigt under kortslutningsforhold, hvilket effektivt reducerer risikoen for kabelantændelse.
Skeden er syre-alkali-bestandig og fugttæt. Den tilpasser sig scenarier som kabelgrave og udendørs overliggende lægning for at garantere sikker strømforsyning under langvarig drift.
Udlægningstemperaturen bør ikke være lavere end 0 ℃. Hold kabler varme under lavtemperaturkonstruktion for at forhindre skørhed og revner i kappen.
Kablets mindste bøjningsradius skal ikke være mindre end 10 gange kablets ydre diameter. Undgå at ridse den ydre kappe med skarpe genstande under træk-og-lægningskonstruktion.
Velegnet til fastmonterede scenarier: indendørs kabelbakker, kabelgrave, udendørs overliggende installation og mild direkte nedgravning. Ikke anvendelig til langvarig nedsænkning i vand.
Aluminiumsledere skal krympes med klemmer i standardkonstruktion for at reducere samlingens kontaktmodstand og mindske risikoen for overophedning ved samlingerne.
Kablet har en let totalvægt. Sammenlignet med kobberlederkabler reducerer det transport- og opstillingsbyrder og sparer logistik- og arbejdsomkostninger.
Aluminium PVC FR lavspændingsstrømkabel anvender helt nye jomfruelige flammehæmmende PVC-råmaterialer uden genanvendt affaldsblanding.
Under standard arbejdsforhold og standardiseret lægning kan kablets designede levetid nå mere end 20 år.
PVC-isolering af høj kvalitet er anti-ældning og UV-bestandig, modstår revner og pulverisering under langvarig udendørs service.
Lederen tilbyder fremragende modstandsdygtighed over for elektrokemisk korrosion, hvilket muliggør en langsigtet stabil strømforsyning under korrekt drift og vedligeholdelse, hvilket reducerer omkostningerne ved fremtidig linjeudskiftning.
Store lagre opretholdes for konventionelle specifikationer med stabil ordregennemløbstid. Prioritetsproduktion kan arrangeres til presserende ingeniørprojekter.
Brugerdefineret kabelmærkning, tilpasset ydre emballage og skåret-til-længde-service understøttes.
Geninspektion for færdige produkter er afsluttet før afsendelse for at minimere udstrømningssandsynlighed for ikke-konforme varer.
Pakkelister og komplet engelsksprogede testdokumenter kan leveres sammen med ordrer.
Kontinuerlig teknisk support er tilgængelig efter forsendelse. Online svar, der dækker spørgsmål om kabelvalg, lægning og installation, hjælper med at implementere oversøiske projekter uden problemer.
A: Aluminium PVC FR lavspændingskabel har en lavere totalvægt end mange sammenlignelige kobberlederkonstruktioner, hvilket kan gøre transport, håndtering og kabelinstallation nemmere. Aluminium har også generelt en lavere materialeomkostning end kobber, hvilket kan være relevant ved lange kabelføringer og større projektmængder. Det endelige ledervalg bør overveje strømkapacitet, spændingsfald, kabellængde, installationsmetode og samlede projektomkostninger.
A: Isoleringen og kappen bruger flammehæmmende PVC-materialer. Når det udsættes for en ekstern flamme, er materialet beregnet til at begrænse flammeudbredelsen og understøtte selvslukkende, efter at flammekilden er fjernet. Færdige kabler kan gennemgå strømfrekvensmodstandsspænding og isolationsmodstandstest for at verificere tilstanden af isoleringssystemet. Kortslutningsbeskyttelse afhænger også af lederstørrelse, kredsløbsbeskyttelse og faktiske installationsforhold.
A: Den anbefalede lægningstemperatur bør generelt ikke være under 0 ℃. Hvis installation er påkrævet ved lavere temperaturer, bør passende termisk isolering eller andre installationsforanstaltninger vedtages i overensstemmelse med den gældende procedure. Den mindste bøjningsradius er mindst 10 gange kablets ydre diameter. Skarpe genstande og overdreven trækkraft bør undgås under installationen. Afhængigt af konstruktionen og forholdene på stedet kan kablet installeres i kabelbakker, kabelgrave, overliggende systemer eller visse direkte nedgravede applikationer. Langvarig nedsænkning under vand bør undgås. Aluminium-ledersamlinger skal bruge kompatible terminaler og korrekte krympemetoder til at kontrollere kontaktmodstand og samlingstemperatur.
A: Den medfølgende specifikation angiver en designet levetid på mere end 20 år under standardiserede lægnings- og driftsforhold. Virgin flammehæmmende PVC-materialer giver modstand mod normal aldring og udendørs eksponering. Den faktiske levetid afhænger af faktorer som ultraviolet eksponering, temperaturvariationer, fugt, mekanisk belastning og installationskvalitet. Ved permanent udendørs anvendelse bør kappens konstruktion og miljøforhold kontrolleres før installation.
A: Den gældende specifikation kan fremstilles i overensstemmelse med de relevante nationale og IEC-krav specificeret for projektet. Fabriksinspektionsoptegnelser og elektriske testrapporter kan leveres i henhold til den bestilte specifikation. Engelsksprogede tekniske dokumenter kan også udarbejdes til oversøisk projektgennemgang, når det kræves. Hvis et projekt kræver specifikke certifikater, tredjepartsrapporter eller andre overensstemmelsesdokumenter, bør disse krav bekræftes før produktion.
A: Kabelmærkning, ydre emballage og snit-til-længde-krav kan arrangeres i henhold til ordrespecifikationen. Prøvemængder kan diskuteres separat fra almindelige produktionsordrer, mens større mængder kan planlægges i henhold til den nødvendige specifikation og produktionskapacitet. Ved presserende behov skal kabelmodel, mængde og den ønskede leveringsdato bekræftes på forhånd, så produktionsplanen kan kontrolleres.
A: Qiancheng Cable kan give teknisk information, der dækker kabelspecifikationer, installationsmetoder, lægningsforhold og terminalforbindelser. For oversøiske ordrer kan produktdokumentation, emballagekrav og specifikationsdetaljer gennemgås før forsendelse. Der kan også gives teknisk vejledning til installationsrelaterede spørgsmål baseret på den aktuelle kabelmodel og anvendelsesforhold.
A: Den ydre PVC-kappe giver modstand mod fugt og udsættelse for svage syre- eller svage alkaliske forhold. Faktisk egnethed afhænger af koncentrationen af det korrosive medium, eksponeringstid, temperatur og installationsmiljø. For kabelgrave eller udendørs steder med vedvarende fugt bør dræning og mekanisk beskyttelse også overvejes. Hvor jorden har stærk syre-alkali-korrosion, kan en ekstra beskyttelsesmuffe eller -kanal bruges til yderligere beskyttelse.
